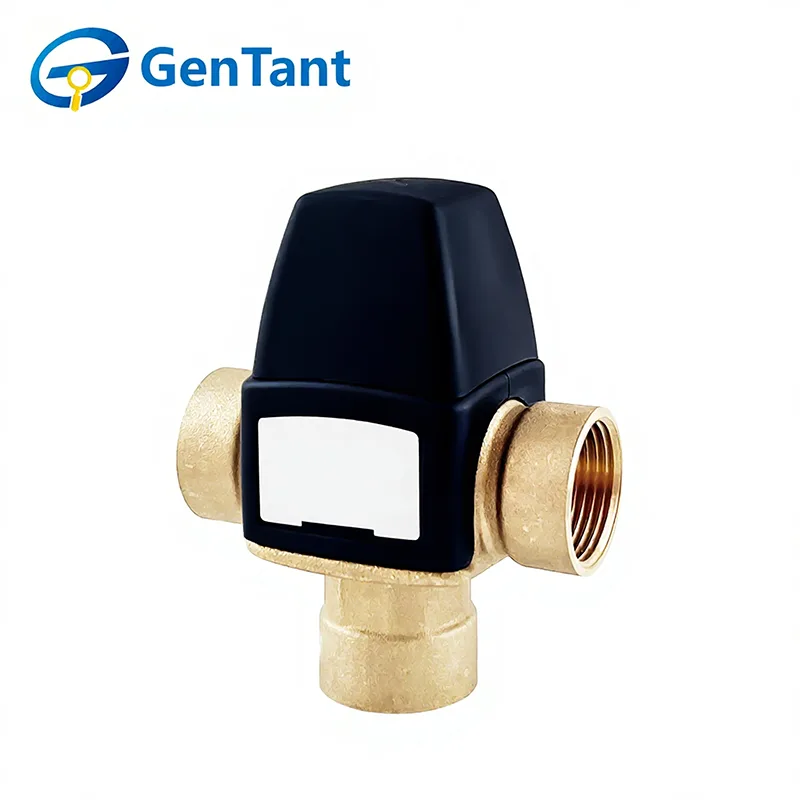

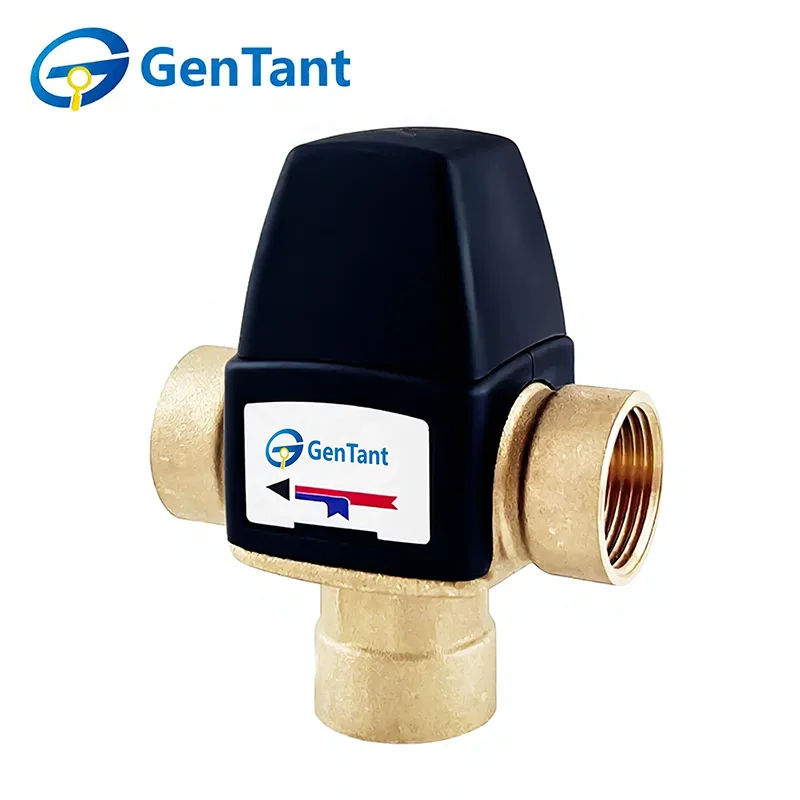

Termosztatikus keverőszelep oldalsó vízkimenettel
A termosztatikus keverőszelepek (TMV) kritikus biztonsági berendezések, amelyek előre beállított, stabil hőmérsékletű kevert vizet biztosítanak, megelőzve a forrázást és a hősokkot. Az oldalsó vízkimenettel ellátott termosztatikus keverőszelepek professzionális gyártójaként a GenTant fejlett K+F és Tesztlaboratóriumát használja fel a termék kiválóságának biztosítására és az innováció ösztönzésére. Precíziós berendezéseket használva szigorúan ellenőrizzük minden szelep teljesítményét, garantálva a hosszú távú megbízhatóságot és az állandó biztonságot. Az aprólékos tervezés és a folyamatos fejlesztés iránti elkötelezettségünk lehetővé teszi számunkra, hogy intelligens, tartós szelepmegoldások következő generációját hozzuk létre. Kiváló minőségű TMV-ket kínálunk, amelyek kiváló hőmérséklet-szabályozást, fokozott felhasználói biztonságot és robusztus teljesítményt kínálnak lakossági és kereskedelmi alkalmazásokhoz.
A termék jellemzői és alkalmazása
1.1. A GenTant termosztatikus keverőszelep oldalsó vízkimenettel arra szolgál, hogy egy adott folyadékhőmérsékletet tartson fenn használati melegvíz-rendszerekben (HMV) és padlófűtési rendszerekben.
1.2. A termosztatikus keverőszelepek biztonsági rendszerrel vannak felszerelve a forrásban lévő vízzel való leforrázás ellen (a szelep leállítja a kevert folyadék áramlását, ha nincs hideg vízellátás).
1.3. A kevert víz állandó hőmérsékletét a szelep beállító gombja állítja be a megadott hőmérsékleti tartományon belül.
műszaki specifikációk
|
NEM |
Jellegzetes |
Érték |
|
1 |
A munkaközeg maximális hőmérséklete, °С |
95 |
|
2 |
Maximális üzemi nyomás, bar |
10 |
|
3 |
Maximális nyomáskülönbség, bar |
2 |
|
4 |
Pontosság, °С |
±2 |
|
5 |
Hőmérséklet tartomány, °С |
30-65 |
|
6 |
Munkaközeg |
Víz, glikolok vizes oldata legfeljebb 40%-os koncentrációban |
|
7 |
Javasolt üzemi nyomás, bar |
1-5 |
|
8 |
Névleges átmérő, mm |
15-20 |
|
9 |
Névleges térfogatáram, m³/h |
1,8-2,0 |
Terméktervezés és anyagok
Termosztatikus keverőszelep oldalsó vízkivezetéssel (anya menet)
|
№ |
Elem neve |
Mennyiség, db |
Anyag |
|
1 |
Szeleptest |
1 |
CW617N |
|
2 |
Dugattyú |
1 |
PPS |
|
3 |
O-gyűrű |
1 |
EPDM |
|
4 |
O-gyűrű |
1 |
EPDM |
|
5 |
Tavaszi |
1 |
S304-WPB |
|
6 |
Szelepszár |
1 |
CW617N |
|
7 |
O-gyűrű |
1 |
EPDM |
|
8 |
Tömítés |
1 |
EPDM |
|
9 |
O-gyűrű |
1 |
EPDM |
|
10 |
Szelepülés |
1 |
CW617N |
|
11 |
Rögzítő gyűrű |
1 |
S304 |
|
12 |
Hőelem |
1 |
H62+CW617N+S304 |
|
13 |
Szelepház |
1 |
NEJLON |
|
14 |
Beállító gomb |
1 |
NEJLON |
|
15 |
Védő sapka |
1 |
NEJLON |
|
16 |
Matrica |
1 |
- |
|
17 |
Matrica |
1 |
- |
Méretek
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Súly, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |

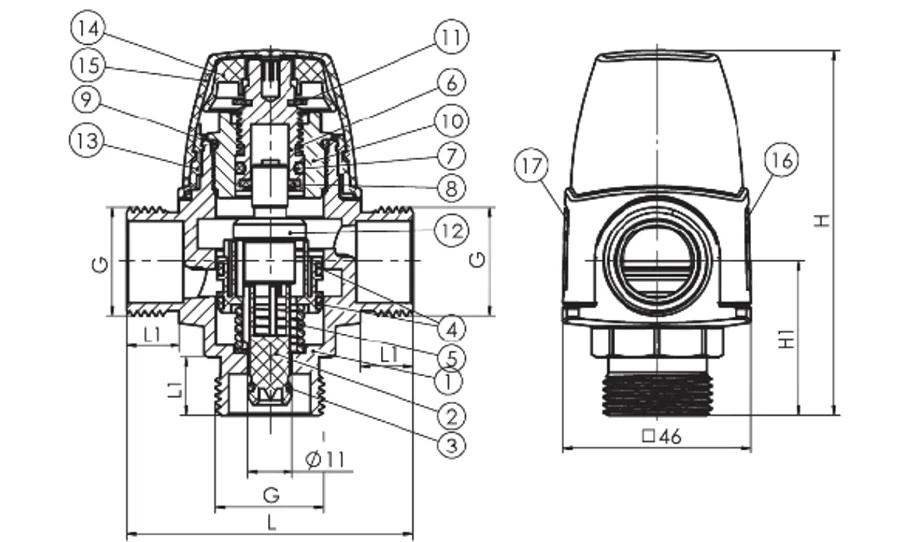

Termosztatikus keverőszelep oldalsó vízkivezetéssel (külső menet)
|
№ |
Elem neve |
Mennyiség, db |
Anyag |
|
1 |
Szeleptest |
1 |
CW617N |
|
2 |
Dugattyú |
1 |
PPS |
|
3 |
O-gyűrű |
1 |
EPDM |
|
4 |
O-gyűrű |
1 |
EPDM |
|
5 |
Tavaszi |
1 |
S304-WPB |
|
6 |
Szelepszár |
1 |
CW617N |
|
7 |
O-gyűrű |
1 |
EPDM |
|
8 |
Tömítés |
1 |
EPDM |
|
9 |
O-gyűrű |
1 |
EPDM |
|
10 |
Szelepülés |
1 |
CW617N |
|
11 |
Rögzítő gyűrű |
1 |
S304 |
|
12 |
Hőelem |
1 |
H62+CW617N+S304 |
|
13 |
Szelepház |
1 |
NEJLON |
|
14 |
Beállító gomb |
1 |
NEJLON |
|
15 |
Védő sapka |
1 |
NEJLON |
|
16 |
Matrica |
1 |
- |
|
17 |
Matrica |
1 |
- |
Méretek
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Súly, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Beépítési és kezelési útmutató
3.1. Az oldalsó vízkimenettel rendelkező termosztatikus keverőszelep megfelelő működése érdekében a beszerelés előtt meg kell győződni arról, hogy nincs szennyeződés a csővezetékben. Javasoljuk, hogy szűrőt szereljen be a rendszer bemenetére.
3.2. A keverőtesten a következő látható (lásd az alábbi ábrát):
forró víz bemenet piros színű;
hideg víz bemenet kék színnel;
vegyes vízkimenet vörös-kék színnel.

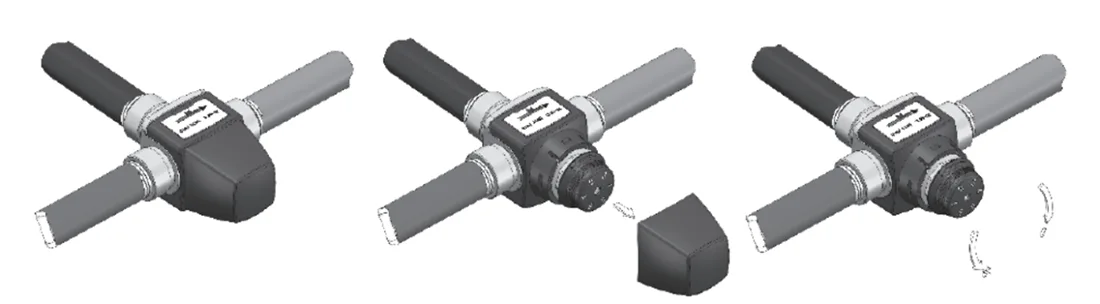

3.3. A termosztatikus keverőszelep kimeneténél a vízhőmérsékletet a beállító gombbal lehet beállítani az alábbi táblázat szerint.
|
Fogantyú helyzete |
Keverési hőmérséklet, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Karos kulcsok használata a szelep beszerelése során nem megengedett.
3.5. A menetes csatlakozásokat tömítőanyagként FUM (fluoroplastic tömítőanyag) vagy vízvezeték-poliamid menettel kell elkészíteni.
3.6. A szelep beszerelésekor ne lépje túl a táblázatban megadott nyomatékértékeket:
|
Menet, hüvelyk |
Maximális nyomaték (menet), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

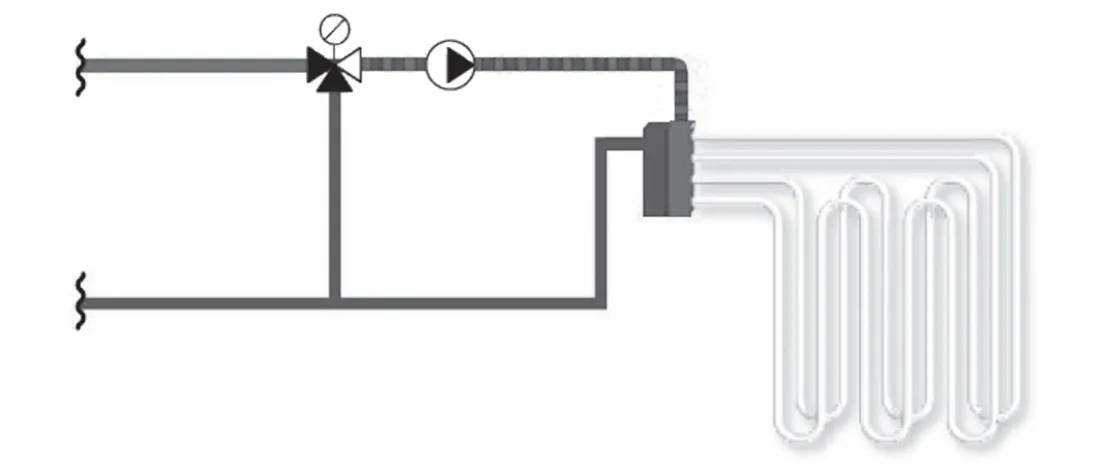

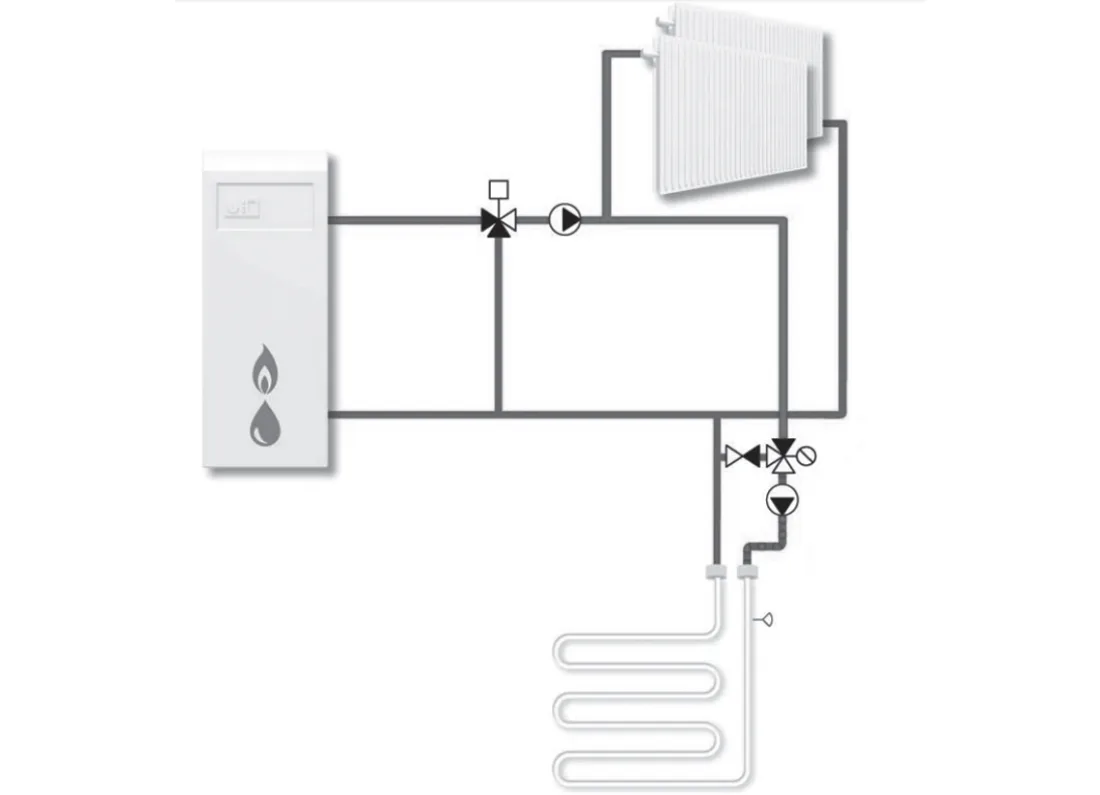

3.7. Példák a melegvíz (használati melegvíz) és a termosztatikus keverőszelepekkel történő fűtés telepítési sémáira:
1. példa
2. példa

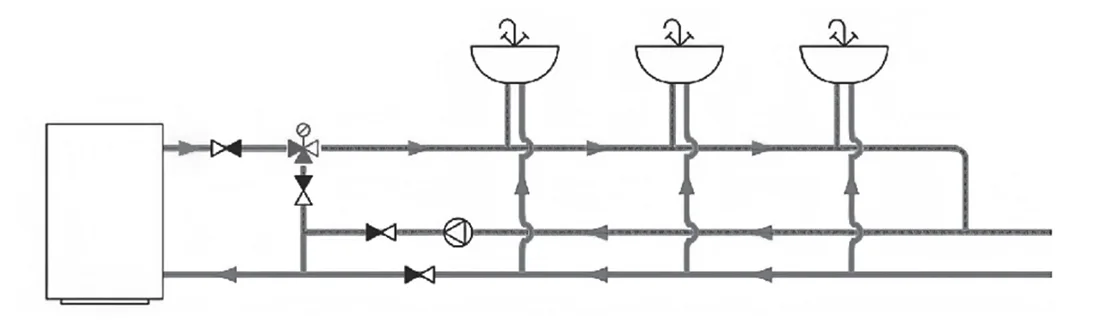

Példa melegvízre
Üzemeltetés és műszaki karbantartás
4.1. A termosztatikus keverőszelepet a műszaki adatok táblázatában megadott nyomáson és hőmérsékleten kell üzemeltetni.
4.2. A szelep javítása és cseréje csak a hőhordozó folyadék leeresztése után megengedett.
