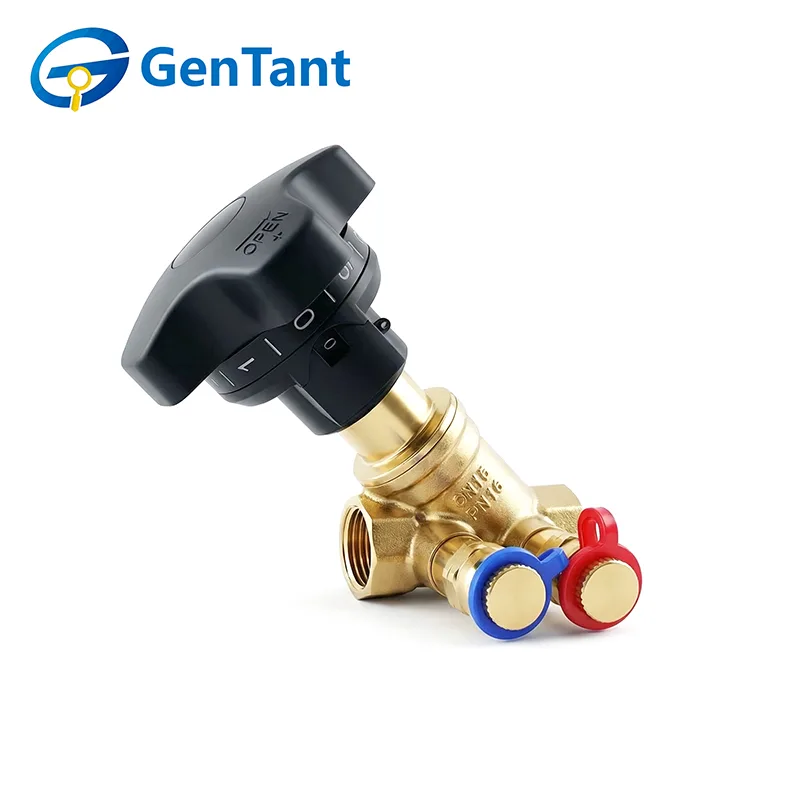

Statikus kiegyensúlyozó szelep

Vezető globális beszállítóként megbízható szelepmegoldásokat exportálunk világszerte, versenyképes nagykereskedelmi árakat és átfogó OEM/ODM szolgáltatásokat biztosítva. Üzemünk szigorú minőség-ellenőrzési rendszerekkel és dedikált műszaki támogatással rendelkezik. Ha statikus kiegyenlítő szelepeket szeretne beszerezni vagy vásárolni, kérjük, érdeklődjön legújabb termékkatalógusunkról és kérjen árajánlatot. Használja ki gyártási szakértelmünket és zökkenőmentes globális szállításunkat nagyszabású beszerzései vagy speciális mérnöki projektjeihez.

A termék jellemzői és alkalmazása

A statikus kiegyenlítő szelep digitális reteszelő mechanizmussal és egyenes áramlású szeleptesttel rendelkezik, így pontos, egyenlő százalékos áramlásszabályozást tesz lehetővé. Pontos, hamisításmentes beállítást és stabil hidraulikus teljesítményt biztosít minden rendszerágban.

Kifejezetten a HVAC rendszerek egyenetlen fűtésének/hűtésének megoldására tervezték, és kiküszöböli a hőmérséklet-ingadozásokat azáltal, hogy pontosan osztja el az áramlást az egyes terminálokon. Ideális távfűtéshez, kereskedelmi légkondicionáláshoz és ipari vízkörhöz, teljes hidraulikus egyensúlyt ér el, csökkenti a szivattyú energiafogyasztását, és javítja a rendszer általános hatékonyságát az energiamegtakarítás és a jobb kényelem érdekében.

Termékparaméter (specifikáció)

Alkalmazható folyadékok: víz, glikol oldatok (max. 50% glikol)

Működési hőmérséklet tartomány: -20 ~ 120°C

Maximális üzemi nyomás: 16 bar (1,6 MPa)

Gyors nyomástesztelési képesség: (dedikált intelligens mérőműszer szükséges az észleléshez; a szonda átmérője 3 mm)

Kiváló szabályozási teljesítmény: Pontos beállítás nyitásjelzővel, amely a fordulat 1/10-es lépéseit mutatja

Kiváló kikapcsolási funkció

Nyitási fok reteszelő funkció

Pontosság: ±10%

Fő anyagok

Hpb59-1 (sárgaréz minőségű)

Kézikerék: ABS Tömítő alkatrészek: PTFE, EPDM

Menetes csatlakozás típusa

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

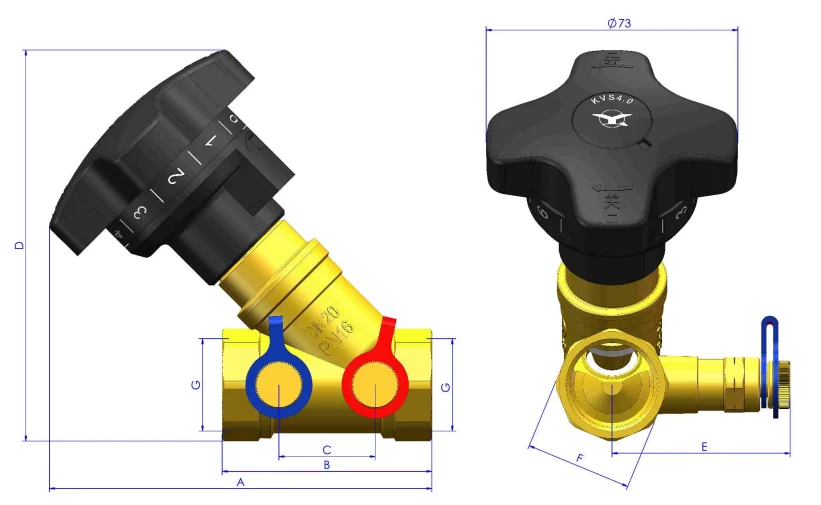

Termék mérete

A szelep beszerelési útmutatója és a memóriazár beállítási útmutatója:

A szelep kézikerékén lévő kijelzőnek az üzembe helyező személyzet számára látható irányba kell néznie. Kerülni kell az akadályokat a szeleptesten lévő nyomáspróba csatlakozás előtt, hogy biztosítható legyen egy dedikált intelligens műszer csatlakoztatása az üzembe helyezés során történő észleléshez.

A csővezetéknek, ahol a szelep fel van szerelve, azonos névleges átmérővel kell rendelkeznie.

Beszerelés előtt győződjön meg arról, hogy nincs szennyeződés a csővezetékben és a szelepben.

A szelep potenciális szennyeződésekkel szembeni védelme érdekében szereljen be egy szűrőt a szelep elé.

A beszerelés során a közeg áramlási irányának meg kell egyeznie a szeleptesten jelzett iránnyal.

A szelep vízszintesen vagy függőlegesen is felszerelhető.

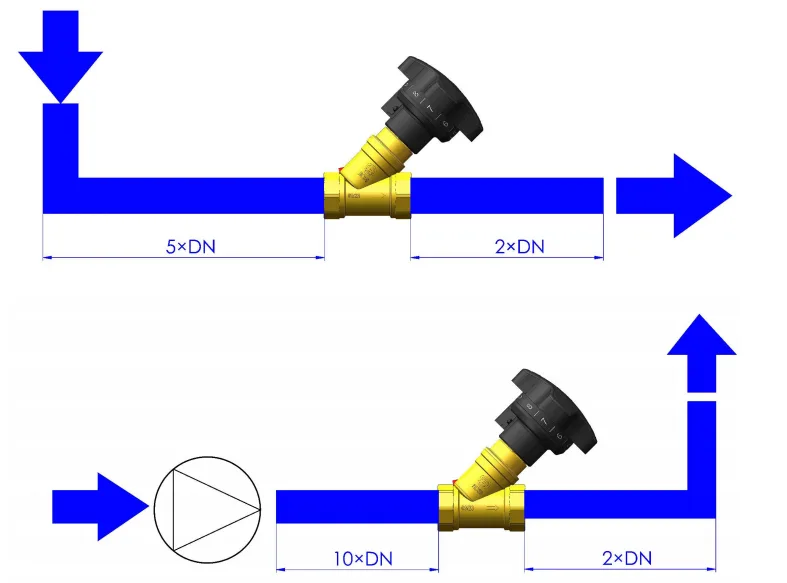

Ha a szelepet egy ívelt csőszakasz után szerelik be, ajánlatos a szelep előtti egyenes csőszakaszt minimális szinten tartani (hossza a szelep névleges átmérőjének 5-szöröse).

Ha a szelep előtt keringető (szivattyú) van, az egyenes cső minimális ajánlott hossza magának a szelepnek a névleges átmérőjének 10-szerese.

A szelep üzembe helyezése után a rendszer egyensúlyi állapotának fenntartása érdekében a szelepnyílást nem szabad véletlenszerűen megváltoztatni a rendszer normál működése során, és különösen a nyílászáró szerkezetet nem szabad megváltoztatni.

Memóriazár beállítása

A statikus kiegyensúlyozó szelep helyzetmemóriával rendelkezik, távolítsa el a porvédő sapkát, és kövesse az alábbi lépéseket a kívánt reteszelés beállításához:

1.Használjon egy kis szerszámot a porvédő sapka és a kézikerék közötti kis horonyban, majd vegye ki.

2. Helyezzen be egy 5 mm-es imbuszkulcsot a kézikerék közepébe, és tartsa a forgást a kívánt helyzetben.

3. Nyomja vissza a porvédő sapkát a helyére.
