Nyomáskülönbség-szabályozó szelep

A pontosságra és tartósságra tervezett GenTant szelepek könnyen integrálhatók, így világszerte a mérnökök és projektmenedzserek kedvenc választása. Elkötelezettek vagyunk amellett, hogy kivételes szolgáltatást és testreszabott megoldásokat nyújtsunk, kiváló minőségű termékeket kínálva elfogadható áron a nagykereskedők számára. Meghívjuk Önt, hogy kérjen műszaki dokumentációt, fedezze fel változatos termékkínálatunkat, és konzultáljon csapatunkkal projektigényeinek kielégítése érdekében. Partnerüljön a GenTant-tal, hogy javítsa rendszere teljesítményét és élettartamát.

A termék jellemzői és alkalmazása

A nyomáskülönbség-szabályozó szelepet zárt hurkú hidraulikai rendszerekhez tervezték, hogy automatikusan fenntartsák az állandó nyomáskülönbséget a betápláló és visszatérő vezetékek között. Az áramlásváltozásokra arányosan reagálva stabilizálja a rendszer nyomását, megakadályozza a túlzott áramlási sebességet, és hatékonyan kiküszöböli a csőzajt. A szelep egy statikus kiegyenlítő szeleppel kombinálva működik réz impulzuscsöveken keresztül, biztosítva a pontos áramlásszabályozást és nyomásegyensúlyt. Robusztus felépítése és PN16 nyomásbesorolása garantálja a hosszú távú megbízhatóságot. A szelep támogatja a rugalmas beépítési irányokat, alapjel-memóriát kínál, és lehetővé teszi a részleges leválasztást a többi rendszerelem megzavarása nélkül, ezzel biztosítva az energiahatékonyságot és a jobb hőkomfortot.

A nyomáskülönbség-szabályozó szelepeket széles körben használják változó átfolyású HVAC-rendszerekben, például hűtöttvíz- és melegvíz-cirkulációs hálózatokban. Ideálisak termosztatikus szabályozószelepekkel, fan coil egységekkel és terminálágakkal kapcsolatos alkalmazásokhoz, ahol gyakori az áramlásváltozás. Az ágak közötti stabil nyomáskülönbség fenntartásával a szelep növeli a rendszer stabilitását, csökkenti az üzembe helyezési időt, és csendes, hatékony működést biztosít kereskedelmi épületekben, lakóépületekben, kórházakban és ipari létesítményekben.

Elsődleges felhasználási esetei a következők:

Távfűtési és felszállórendszerek: A nyomás stabilizálására szolgál a nagyméretű épületek különböző zónáiban vagy függőleges felszállóiban, megakadályozva a más ágak nyitása vagy zárása által okozott áramlási ingadozásokat.

Kondenzációs kazánrendszerek: Megvédi a kazánt azáltal, hogy fenntartja a szükséges nyomásviszonyokat, hogy optimalizálja a kondenzációs hatékonyságot és biztosítsa a stabil áramlási sebességet a hőcserélőn keresztül.

Kombinált hő- és villamosenergia-rendszerek (CHP): Szabályozza a nyomást a betápláló és visszatérő vezetékek között, hogy biztosítsa a kapcsolt energiatermelő egység optimális hidraulikus paramétereinek megfelelő működését, megakadályozva a túlfolyást vagy az elégtelen nyomást.

Termékparaméter (specifikáció)

Hőmérséklet-tartomány: -5 és 110°C között

Maximális üzemi nyomás: 16 bar

Maximális nyomáskülönbség: 2 bar

Maximális nyomáskülönbség a membránon: 6 bar

Beállítási tartomány: 5–30 kPa (50–300 mbar)

Pontosság: ±15%

Réz impulzuscső: 1/8" × 1/8" × 1m (1/4"-es adapterrel/persellyel)

Menetes csatlakozás típusa

DN15(1/2＂), DN20(3/4＂)，DN25(1＂)

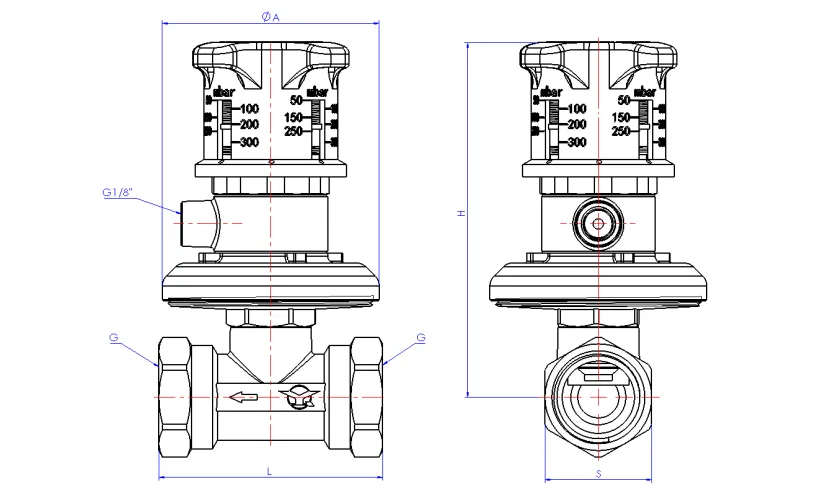

Termék mérete

Működési irányelvek

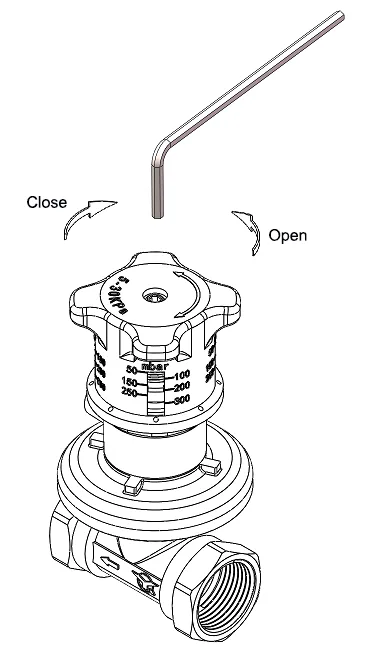

Szelepzárási művelet

Egy 3 mm-es imbuszkulccsal (imbuszkulcs) illessze be a kézikerék közepén található imbuszkulcsba. Forgassa el az óramutató járásával megegyező irányba a belső szelepdugó mozgatásához és zárja be az áramlási csatornát.

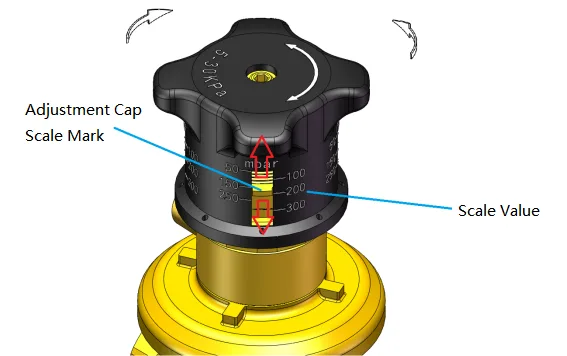

Nyomáskülönbség beállítási művelet

Forgassa el kézzel a beállító kézikereket a belső állítósapka felfelé vagy lefelé mozgatásához. Igazítsa a sapkát a kézikerék kívánt skálaértékéhez; a skálaértékek mbar-ban vannak kalibrálva.
