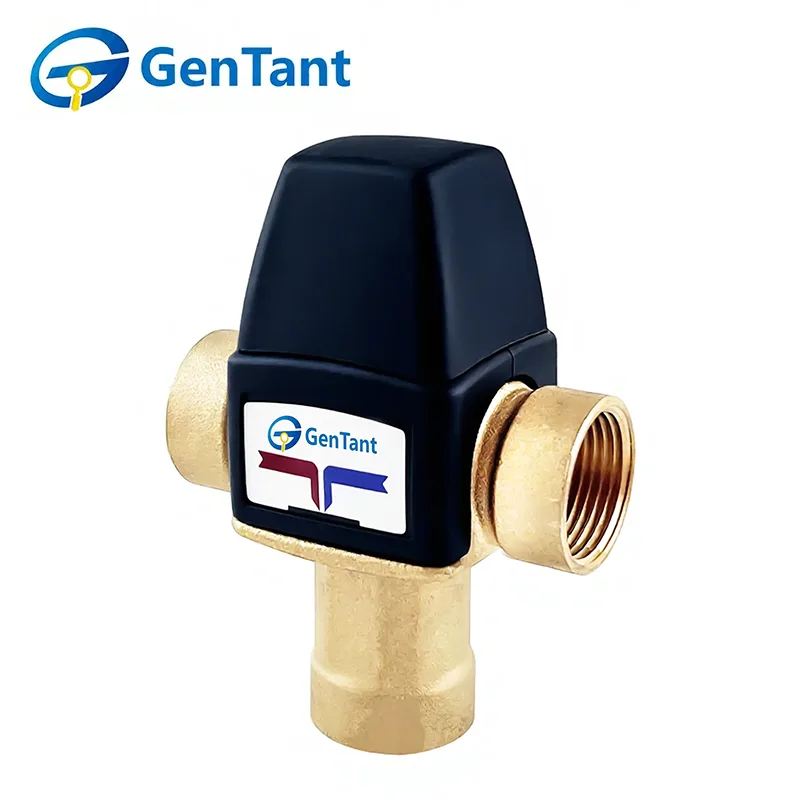

Termosztatikus keverőszelep alsó vízkimenettel
A GenTant, a hőmérséklet-szabályozó szelepek professzionális gyártója több mint két évtizede, világszerte precíziós termosztatikus keverőszelepet szállít fenékvízkivezetéssel. Meghívjuk Önt, hogy tekintse át műszaki adatainkat, kérjen mintákat, vagy beszélje meg pályázati igényeit, hogy megbízható, költséghatékony megoldásokat vásárolhasson projektjeihez.
Robusztus szelepeink (CW617N sárgaréz felhasználásával) automatikusan keverik a meleg és a hideg vizet, hogy biztonságos, stabil hőmérsékletet biztosítsanak a használati melegvíz (HMV) és a padlófűtési rendszerek számára, hatékonyan megelőzve a forrázás kockázatát. A nagy pontosságra (±2 ℃) és tartósságra tervezett GenTant termosztatikus keverőszelepet fenékvízkivezetéssel világszerte mérnökök határozták meg.
A termék jellemzői és alkalmazása
1.1. A GenTant termosztatikus keverőszelep alsó vízkivezetéssel arra szolgál, hogy egy adott folyadékhőmérsékletet tartson fenn használati melegvíz-rendszerekben (DHW) és padlófűtési rendszerekben.
1.2. A termosztatikus keverőszelepek biztonsági rendszerrel vannak felszerelve a forrásban lévő vízzel való leforrázás ellen (a szelep leállítja a kevert folyadék áramlását, ha nincs hideg vízellátás).
1.3. A kevert víz állandó hőmérsékletét a szelep beállító gombja állítja be a megadott hőmérsékleti tartományon belül.
műszaki specifikációk
|
NEM |
Jellegzetes |
Érték |
|
1 |
A munkaközeg maximális hőmérséklete, °С |
95 |
|
2 |
Maximális üzemi nyomás, bar |
10 |
|
3 |
Maximális nyomáskülönbség, bar |
2 |
|
4 |
Pontosság, °С |
±2 |
|
5 |
Hőmérséklet tartomány, °С |
30-65 |
|
6 |
Munkaközeg |
Víz, glikolok vizes oldata legfeljebb 40%-os koncentrációban |
|
7 |
Javasolt üzemi nyomás, bar |
1-5 |
|
8 |
Névleges átmérő, mm |
15-20 |
|
9 |
Névleges térfogatáram, m³/h |
1,8-2,0 |
Terméktervezés és anyagok

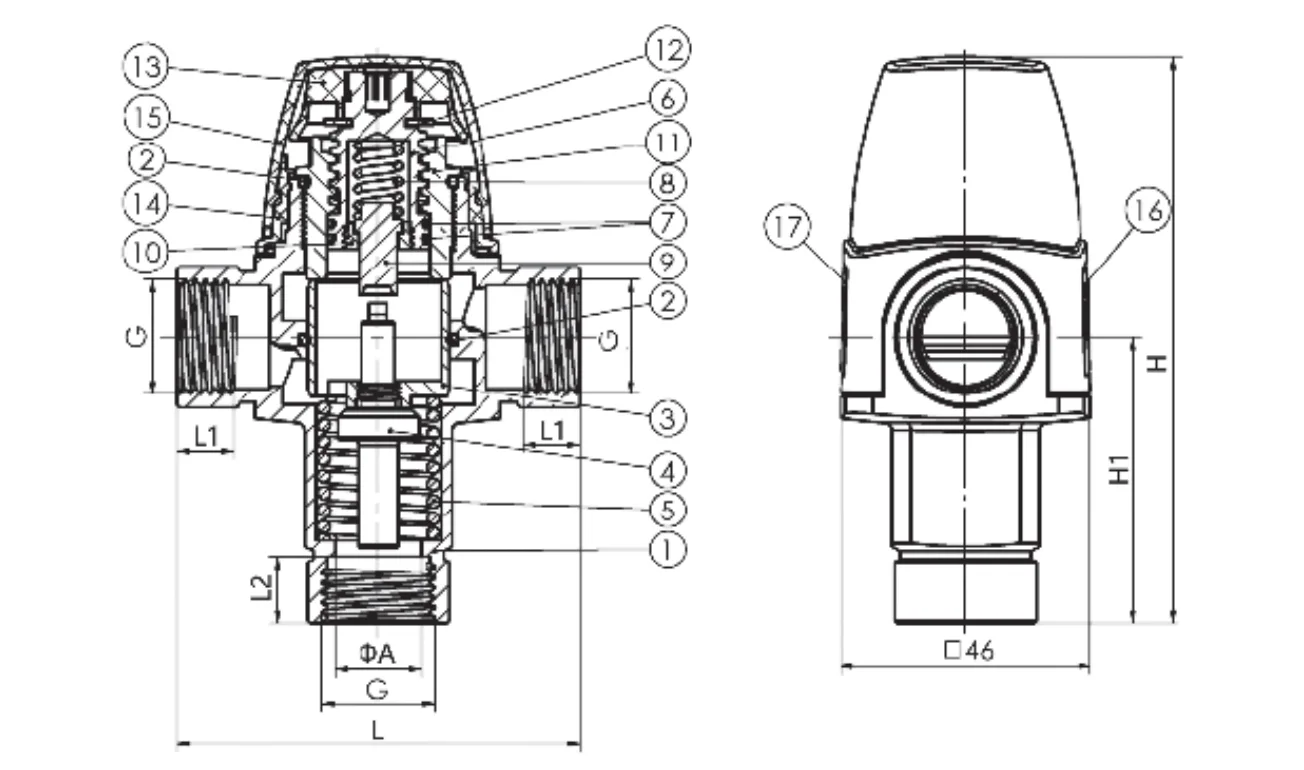

Termosztatikus keverőszelep alsó vízkivezetéssel (anya menet)
|
№ |
Elem neve |
Mennyiség, db |
Anyag |
|
1 |
Szeleptest |
1 |
CW617N |
|
2 |
O-gyűrű |
2 |
EPDM |
|
3 |
Dugattyú |
1 |
CW617N |
|
4 |
Hőelem |
1 |
H62+CW617N+S304 |
|
5 |
Tavaszi |
1 |
S304-WPB |
|
6 |
Beállító csavar |
1 |
CW617N |
|
7 |
O-gyűrű |
2 |
EPDM |
|
8 |
Tavaszi |
1 |
S304-WPB |
|
9 |
Szár |
1 |
CW617N |
|
10 |
Stem útmutató |
1 |
CW617N |
|
11 |
Szelepülés |
1 |
CW617N |
|
12 |
Rögzítő gyűrű |
1 |
S304 |
|
13 |
Szelepház |
1 |
NEJLON |
|
14 |
Beállító gomb |
1 |
NEJLON |
|
15 |
Védő sapka |
1 |
NEJLON |
|
16 |
Matrica |
1 |
- |
|
17 |
Matrica |
1 |
- |
Méretek
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Súly, g |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Termosztatikus keverőszelep alsó vízkivezetéssel (apás menet)
|
№ |
Elem neve |
Mennyiség, db |
Anyag |
|
1 |
Szeleptest |
1 |
CW617N |
|
2 |
O-gyűrű |
2 |
EPDM |
|
3 |
Dugattyú |
1 |
CW617N |
|
4 |
Hőelem |
1 |
H62+CW617N+S304 |
|
5 |
Tavaszi |
1 |
S304-WPB |
|
6 |
Beállító csavar |
1 |
CW617N |
|
7 |
O-gyűrű |
2 |
EPDM |
|
8 |
Tavaszi |
1 |
S304-WPB |
|
9 |
Szár |
1 |
CW617N |
|
10 |
Stem útmutató |
1 |
CW617N |
|
11 |
Szelepülés |
1 |
CW617N |
|
12 |
Rögzítő gyűrű |
1 |
S304 |
|
13 |
Szelepház |
1 |
NEJLON |
|
14 |
Beállító gomb |
1 |
NEJLON |
|
15 |
Védő sapka |
1 |
NEJLON |
|
16 |
Matrica |
1 |
- |
|
17 |
Matrica |
1 |
- |
Méretek
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Súly, g |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Beépítési és kezelési útmutató
3.1. A termosztatikus keverőszelep megfelelő működése érdekében a beszerelés előtt meg kell győződni arról, hogy a csővezetékben nincs szennyeződés. Javasoljuk, hogy szűrőt szereljen be a rendszer bemenetére.
3.2. A keverőtesten a következő látható (lásd az alábbi ábrát):
forró víz bemenet piros színű;
hideg víz bemenet kék színnel;
vegyes vízkimenet vörös-kék színnel.

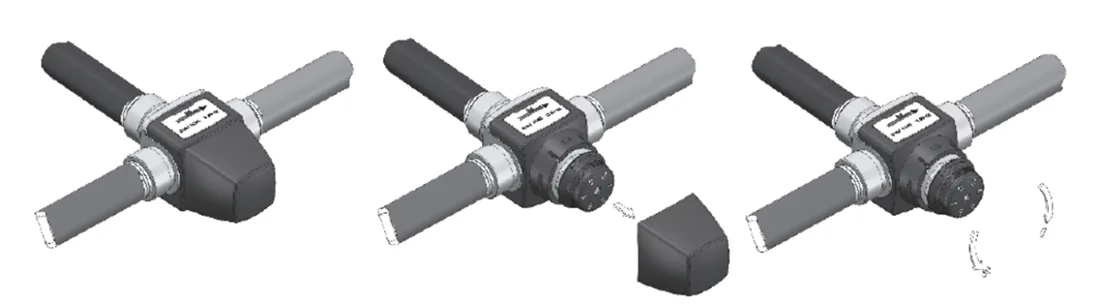

3.3. A termosztatikus keverőszelep kimeneténél a vízhőmérsékletet a beállító gombbal lehet beállítani az alábbi táblázat szerint.
|
Fogantyú helyzete |
Keverési hőmérséklet, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Karos kulcsok használata a szelep beszerelése során nem megengedett.
3.5. A menetes csatlakozásokat tömítőanyagként FUM (fluoroplastic tömítőanyag) vagy vízvezeték-poliamid menettel kell elkészíteni.
3.6. A szelep beszerelésekor ne lépje túl a táblázatban megadott nyomatékértékeket:
|
Menet, hüvelyk |
Maximális nyomaték (menet), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

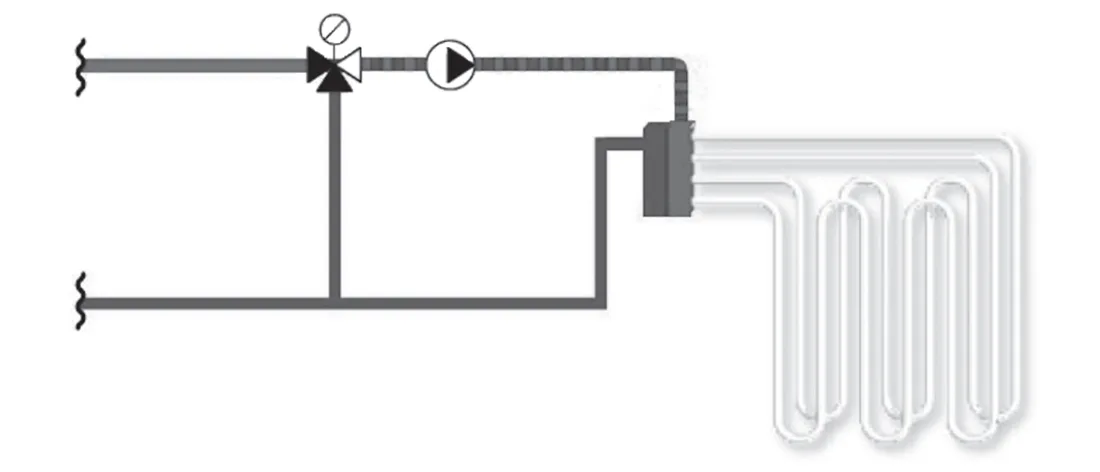

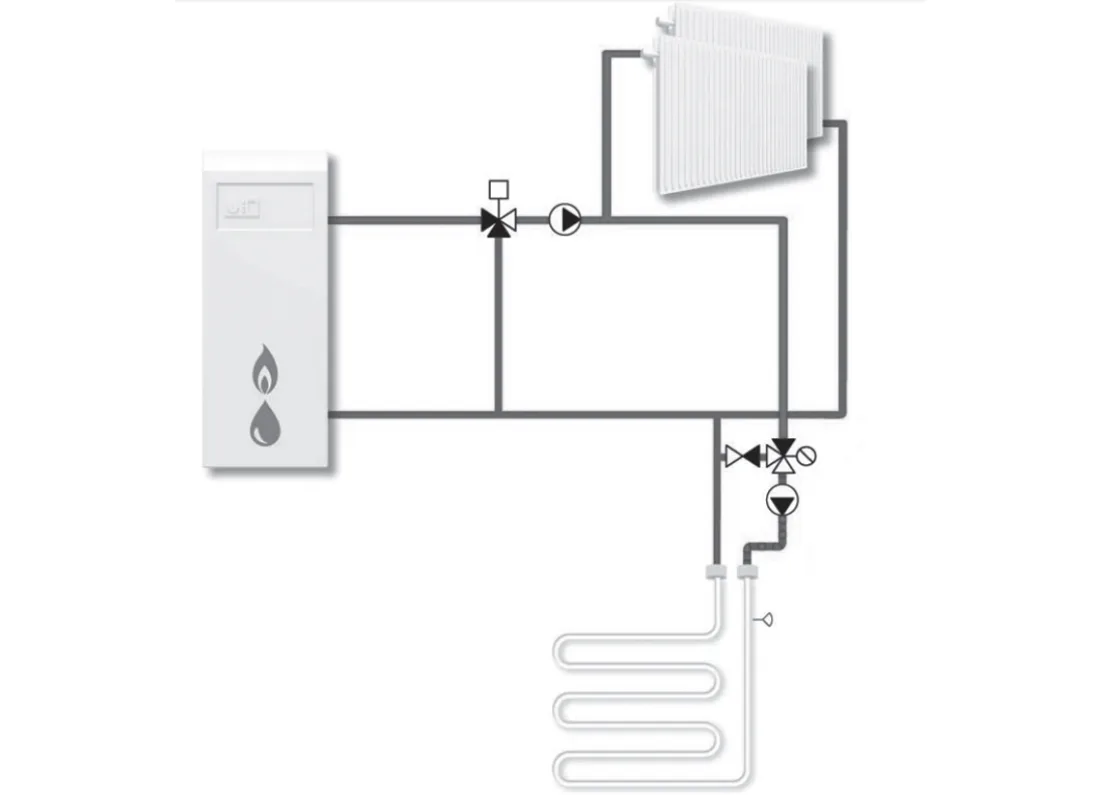

3.7. Példák a melegvíz (használati melegvíz) és a termosztatikus keverőszelepekkel történő fűtés telepítési sémáira:
1. példa
2. példa

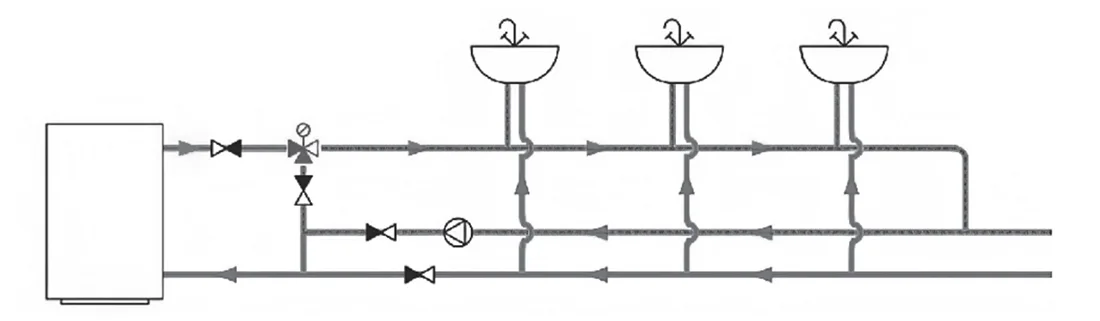

Példa melegvízre
Üzemeltetés és műszaki karbantartás
4.1. A termosztatikus keverőszelepet a műszaki adatok táblázatában megadott nyomáson és hőmérsékleten kell üzemeltetni.
4.2. A szelep javítása és cseréje csak a hőhordozó folyadék leeresztése után megengedett.
