Bevezetés a HVAC rendszerek általános kiegyenlítő szelepeibe

Az épületek a globális energiafogyasztás mintegy 40%-át teszik ki, ezen belül a HVAC (fűtés, szellőztetés és légkondicionálás) rendszerek fogyasztják az épületek energiafelhasználásának több mint 40%-át. Az alacsony szén-dioxid-kibocsátású és energiahatékony épületek megvalósítása érdekében a HVAC rendszerek optimalizált irányítása nagy jelentőséggel bír.

Egyre nagyobb az igény az energiatakarékos és nagy hatásfokú HVAC rendszerek iránt, amelyek megőrzik a beltéri komfortot és a környezet egészségét, valamint elősegítik az épületek szén-dioxid-kibocsátásának csökkentését. A hidraulikus áramlásoptimalizálás alapvető módszer a HVAC-rendszerek energiafogyasztásának csökkentésére, valamint az épületek általános működési hatékonyságának és teljesítményének javítására.

Kiegyenlítő szelepekKifejezetten úgy lettek kialakítva, hogy a pontos áramlást optimális időben osztsák el a kijelölt területeken, biztosítva a megbízható hidraulikus egyensúlyt a vízrendszereken belül. Az alábbiakban bemutatunk néhány fő áramköri kiegyenlítő szelepet, amelyet aGenTantHVAC alkalmazásokhoz.

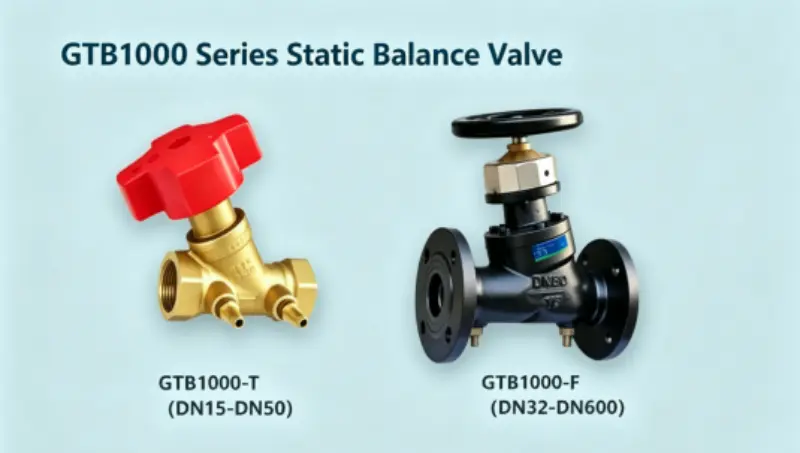

1. GTB1000 statikus kiegyenlítő szelep

A GTB1000 statikus kiegyenlítő szelepet széles körben alkalmazzák központi légkondicionáló és fűtési rendszerekben. A professzionális beüzemelési eszközökkel felszerelt szelep lehetővé teszi a vízrendszer áramlásának pontos helyszíni előszabályozását. Gondoskodik arról, hogy az egyes leágazó körök áramlási aránya összhangban legyen a tervezett áramlási szükséglettel, fenntartva az optimális statikus hidraulikus egyensúlyt a teljes csőrendszerben.

· Alkalmazható fűtési vagy hűtési alkalmazások állandó átfolyású vízrendszereinek áramlásszabályozására;

· Elzáró funkcióval, gömbszelep alternatívájaként használható;

· Löketrögzítő funkcióval és nyomásmérő csatlakozókkal felszerelt;

· Alkalmas betápláló vagy visszatérő csővezetékbe történő beépítésre.

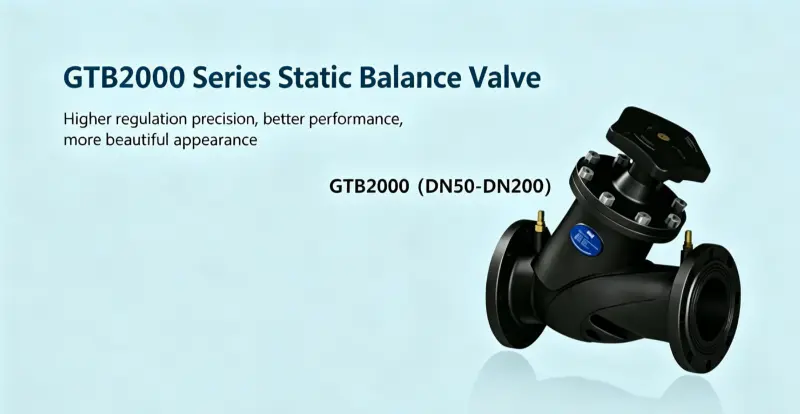

2. GTB2000 sorozatú statikus kiegyensúlyozó szelep

A központi légkondicionáló és fűtési rendszerekre szabott GTB2000 sorozatú statikus kiegyenlítő szelep támogatja a pontos helyszíni áramlási előszabályozást a dedikált üzembe helyezési eszközökkel. A hagyományos modellekhez képest ez a sorozat nagyobb szabályozási pontossággal, továbbfejlesztett teljesítménnyel és esztétikusan áramvonalas megjelenéssel rendelkezik. Hatékonyan szinkronizálja az egyes ágak tényleges áramlását a tervezett áramlással a stabil statikus hidraulikus egyensúly elérése érdekében.

· Egyenlő százalékos áramlási jellemzőkkel

· Elzáró funkcióval helyettesítheti a gömbszelepet

· Löketrögzítő funkcióval és nyomásmérő nyílásokkal

· Alkalmas betápláló vagy visszatérő csővezetékbe történő beépítésre.

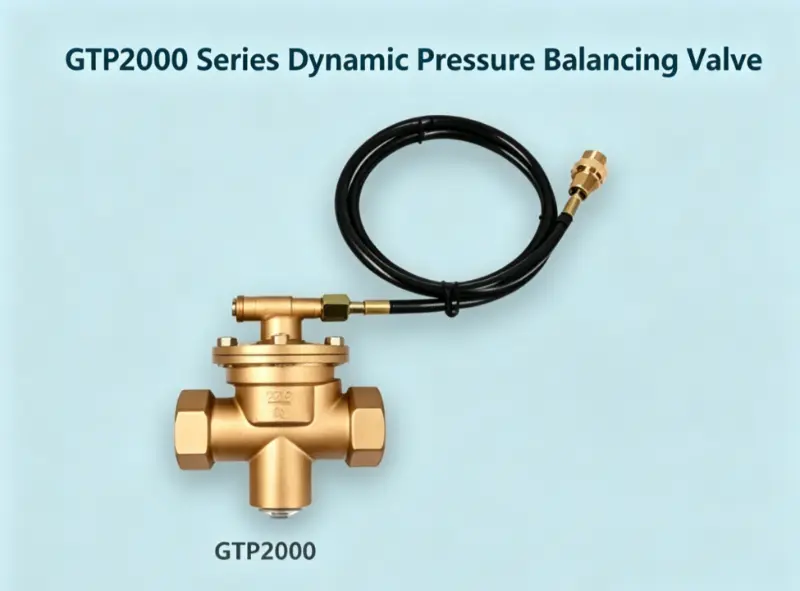

3. GTP2000 sorozatú dinamikus nyomáskülönbség-kiegyenlítő szelep

A GTP2000 sorozat dinamikus nyomáskülönbség-kiegyenlítő szelepét központi légkondicionáló és fűtési rendszerekhez tervezték. Folyamatosan szabályozza a nyomáskülönbséget a terminálberendezéseken és a vezérlőszelepeken, kiküszöbölve a rendszernyomás-ingadozások okozta zavarokat. Ez a szelep stabilizálja az elágazó csővezetékek áramlását, és hatékonyan elkerüli a terminál HVAC berendezések hőmérséklet-ingadozásait.

· Állandó nyomáskülönbséget tart fenn a szabályozott rendszerben;

· Támogatja az autonóm szabályozást az ellenőrzött rendszeren belül;

· Fejlett fokozatmentes nyomásszabályozási kialakítással rendelkezik, amely akár 25:1-es nyomáskülönbség szabályozási arányt kínál;

· Elnyeli a külső hálózat nyomásingadozásait;

·  Automatikus dugulásgátló funkciót tartalmaz.

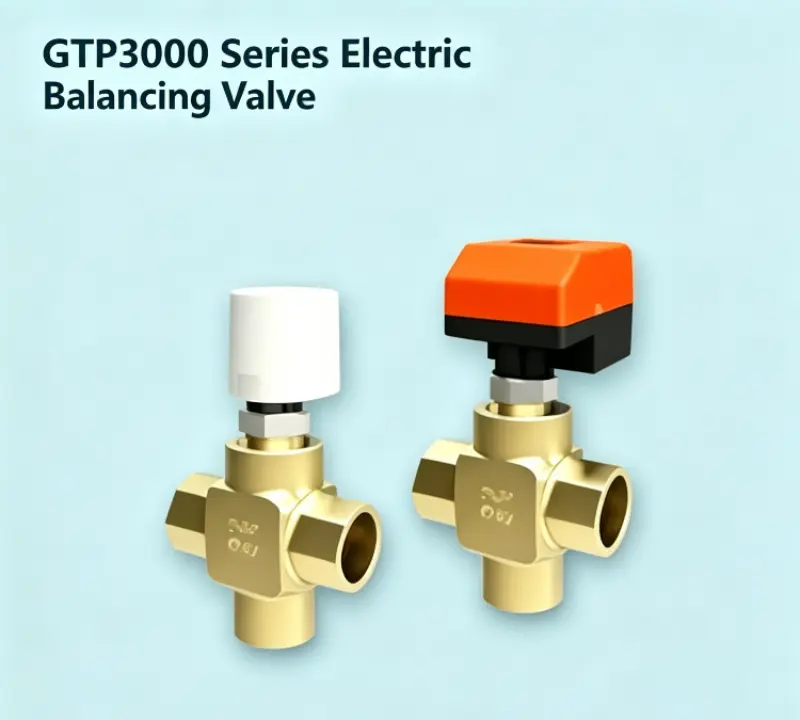

4. GTP3000 sorozatú elektromos kiegyenlítő szelep

A dinamikus kiegyenlítő és áramlásszabályozási funkciókat integráló GTP3000 sorozatú elektromos kiegyenlítő szelep állandó áramlást biztosít a működési tartományon belüli rendszernyomás-ingadozásoktól függetlenül. Miután beállította a szelepnyílást az aktuális áramlási igényeknek megfelelően, a belső orsó automatikusan beállítja a változó áramlási csatornát a stabil áramlás fenntartása érdekében.

Az innovatív merev szerkezettel rendelkező elektromos kiegyenlítő szelep legyőzi a hagyományos membrán típusú szelepek hibáit, mint például a rövid élettartamot és a korlátozott szabályozási tartományt. A precízen kalibrált orsó garantálja az áramlási eltérést ±5%-on belül, ami rendkívül pontos és megbízható hidraulikus vezérlést tesz lehetővé.

·  Egy egységbe integrálja a dinamikus kiegyenlítő és szabályozó funkciókat;

·  Nincs szükség helyszíni üzembe helyezésre, csökkentve a munkaerőköltségeket;

·  Innovatív merev szerkezettel rendelkezik a hosszú élettartam és a széles szabályozási tartomány érdekében;

·  A precízen kalibrált orsó ±5%-on belül tartja az áramlási eltérést;

·  A rendszer megváltozásakor nincs szükség újrakiegyensúlyozásra.
