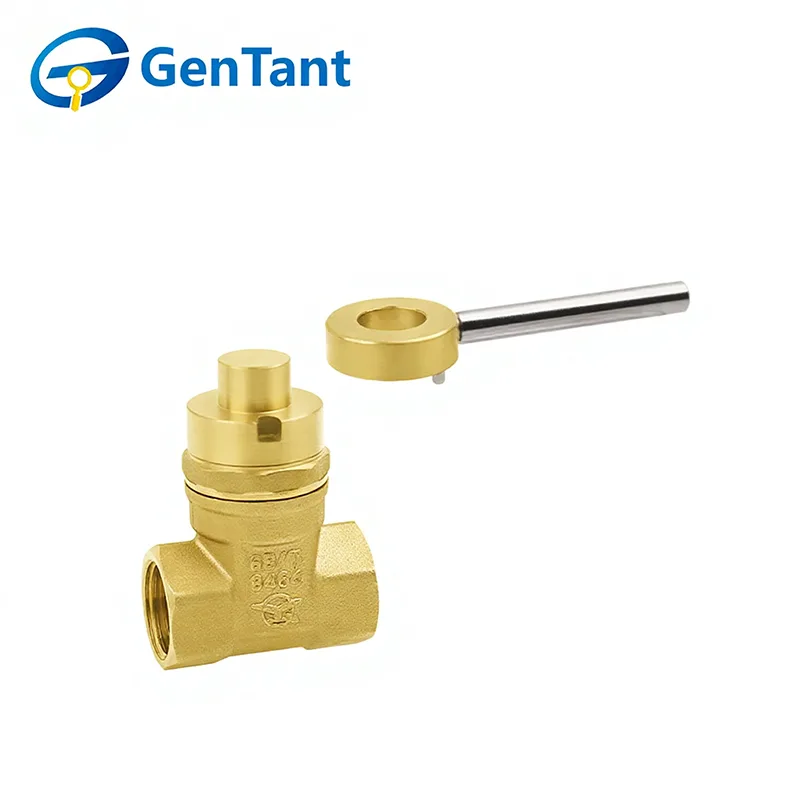

Közepes teljesítményű zárható tolózár

A közepes teljesítményű zárható tolózár egy robusztus áramlásszabályozó eszköz, amelyet a nyomás alatti csőrendszerek megbízható be- és kikapcsolására terveztek. Elsődleges funkciója a folyadékáramlás – akár víz, olaj vagy gáz – teljes leválasztása az áramlási útvonalon átívelő szilárd kapu felemelésével vagy leengedésével. A meghatározó jellemzője egy integrált reteszelő mechanizmus, gyakran lakat vagy zárható fogantyúház, amely a szelepet nyitott vagy zárt helyzetben rögzíti. Ez megakadályozza a jogosulatlan vagy véletlenszerű működést, biztosítva a rendszer integritását, biztonságát és a pontos áramláskezelést. Kritikus összetevője a karbantartásnak, a biztonsági protokolloknak és a különböző telepítések ellenőrzött hozzáférésének.

A termék jellemzői és alkalmazása

A közepes teljesítményű zárható tolózár megbízható be- és kikapcsolás-szabályozásra szolgál víz- és általános folyadékrendszerekben. Robusztus karosszéria, zökkenőmentes kapuműködés és zárható kézikerék, amely megakadályozza az illetéktelen használatot és biztosítja a biztonságot. Jó tömítési teljesítményével és teljesen nyitott állapotban alacsony áramlási ellenállásával széles körben használják vízellátó hálózatokban, HVAC-rendszerekben, ipari csővezetékekben és épületgépészeti szolgáltatásokban, ahol ellenőrzött hozzáférésre és megbízható szigetelésre van szükség.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz, olaj, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -10°C ≤ T ≤ 120°C

A menet megfelel az ISO 228 szabványnak

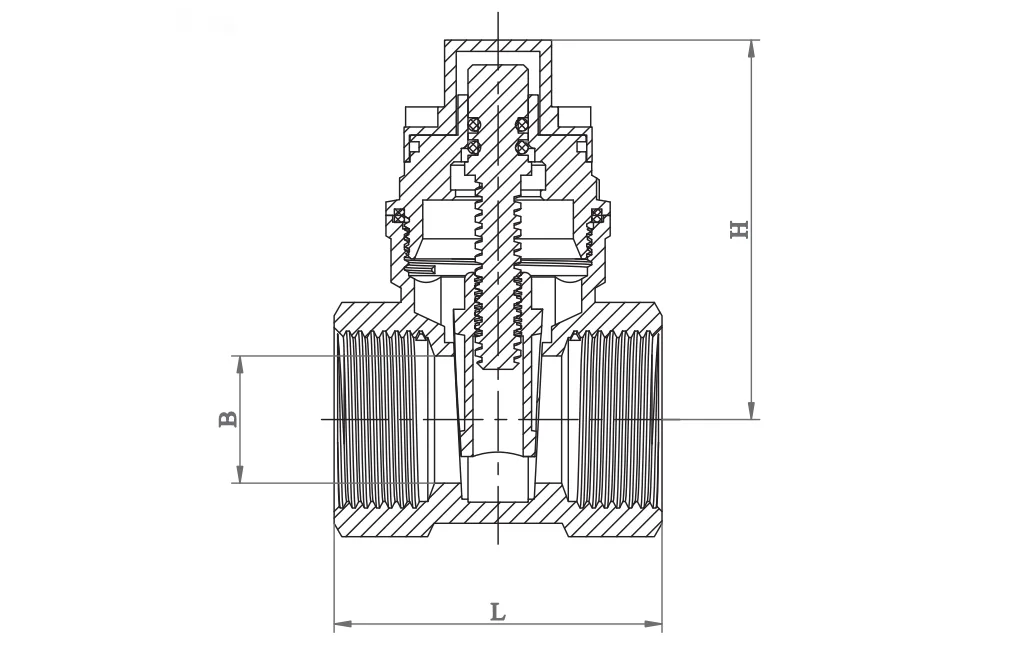

Termék mérete

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Telepítés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

7. Közepes teljesítményű zárható tolózárak esetén ajánlatos a szelepszár függőlegesen és a működtetőkar tetején történő felszerelése.

Kezelési útmutató

A tolózárak kézi működtetésűek. Fordítsa el a fogantyút az óramutató járásával ellentétes irányba a nyitáshoz és az óramutató járásával megegyező irányba a záráshoz.

Ellenőrzés és karbantartás

1. A rutinszerű ellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos ciklusos átkapcsolásától a nyitott állapotból a zárt állapotba.

2. Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.

Cserealkatrészek

Normál üzemi körülmények között ritkán van szükség cserealkatrészekre. Az egyes szeleptípusokhoz ajánlott pótalkatrészek a következők: fogantyú, fogantyú anya, tömítés, tömszelence, tömítőanya.

Alkatrészek rendelésekor adja meg a szelep számjegyét, méretét, a szükséges alkatrészt és hozzávetőleges korát.
