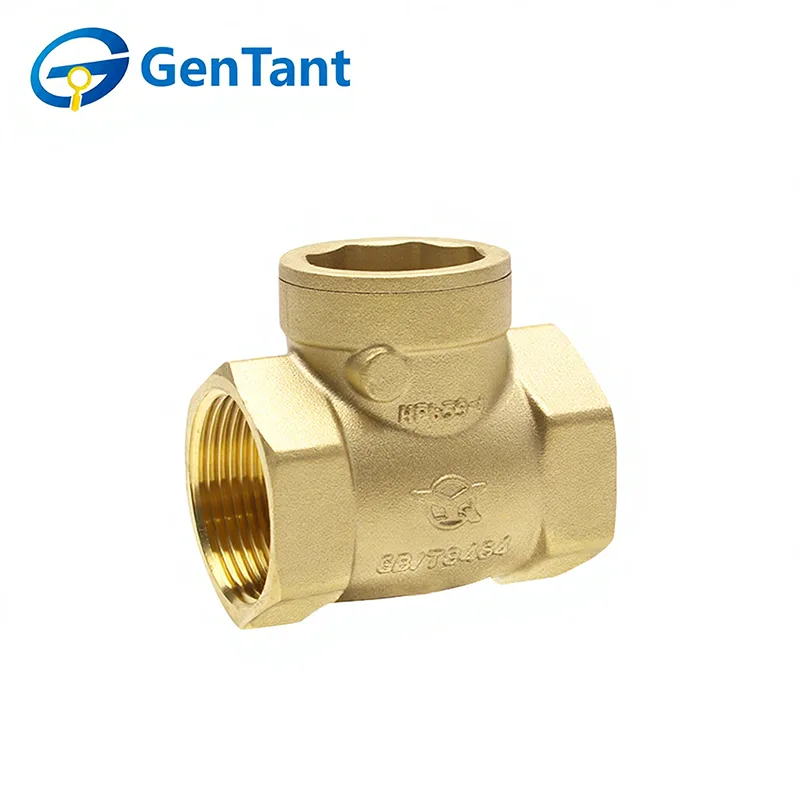

Vízszintes visszacsapó szelep

A vízszintes visszacsapó szelep egy kritikus áramlásszabályozó eszköz, amelyet úgy terveztek, hogy lehetővé tegye a folyadék egyirányú áramlását, miközben automatikusan megakadályozza a csővezetékrendszeren belüli ellenirányú áramlást vagy visszaáramlást. Elsődleges funkciója a szivattyúk, kompresszorok és más érzékeny berendezések védelme a nyomáslökések vagy a fordított keringés okozta károsodástól, amikor az áramlás leáll. Az egyirányú áramlás biztosításával fenntartja a rendszer hatékonyságát, megakadályozza a vízcsapást, és megőrzi a folyamatok integritását a vízellátó és HVAC rendszerektől az ipari feldolgozásig és öntözésig. Kifejezetten vízszintes csővezeték-szerelésre tervezték, kompakt belső mechanizmusa és testtájolása a helyhatékonyság és a megbízható működés érdekében optimalizálva van változó nyomásviszonyok mellett.

A termék jellemzői és alkalmazása

Alkalmazás

A réz vízszintes visszacsapó szelep, más néven egyirányú szelep vagy visszacsapó szelep, megakadályozza a közeg visszaáramlását a csővezetékekben. A vízszivattyú szívócsövének alsó szelepe is visszacsapó szelep típusnak számít. Ezek automata szelepek, ahol a nyitó és záró elemek a közeg áramlásától és erejétől függenek. Elsősorban olyan csővezetékekben használatosak, amelyeknél a közegnek csak egy irányba kell áramolnia, megelőzve a fordított áramlás okozta baleseteket.

Funkció

Anyag és eljárás: Kiváló minőségű rézanyagból készült melegkovácsolási eljárással.

Munkaközeg: Alkalmas különféle közegekhez, beleértve a vizet, olajat és gázt.

Üzemi hőmérséklet: -10°C és ≤120°C közötti hőmérsékleti tartományban működik.

Maximális üzemi nyomás: Úgy tervezték, hogy ellenálljon a 16 bar legnagyobb megengedett üzemi nyomásnak (PN).

Termék paraméter

Menetes csatlakozás típusa

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Fő anyag

①Szeleptest, szelepfedél, szeleplemez: HPb59-1

② Tömítőelem: Szilikongumi

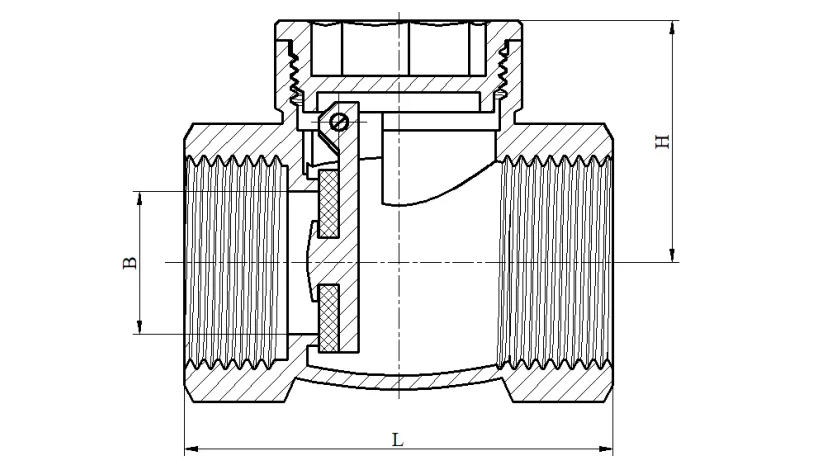

Termék mérete

Beépítési és kezelési útmutató

1.A vízszintes csővezetékekre egyenesen átemelő visszacsapó szelepeket kell felszerelni; A függőleges emelésű visszacsapó szelepeket általában függőleges csővezetékekre szerelik fel, a közeg alulról felfelé áramlik.

2. A lengő-visszacsapó szelepek beépítési helyzete nincs korlátozva; általában vízszintes csővezetékekre szerelik fel, de felszerelhetők függőleges vagy ferde csővezetékekre is.

3. Beszereléskor ügyeljen arra, hogy a közeg áramlási iránya összhangban legyen a szeleptesten jelzett nyíllal.

Karbantartás

1.Rendszeres tisztítás. A csővezetékben lévő szennyeződések és üledékek visszacsapó szelepre gyakorolt ​​hatásának elkerülése érdekében rendszeresen meg kell tisztítani a teljesen rézből készült vízszintes visszacsapó szelepet és a csővezeték belsejét.

2.Jegyezze fel a váltakozó hideg- és melegvizes műveleteket. A visszacsapó szelep gyakori nyitása és zárása károkat okoz, ezért kerülni kell a váltakozó hideg- és melegvizes műveleteket.

3.Jegyezze fel a nyomást. A teljesen rézből készült vízszintes visszacsapó szelep használatakor ügyelni kell a csővezetéken belüli nyomáshelyzetre, mivel a túlzottan magas nyomás károsan hat a visszacsapó szelepre. Röviden, a teljesen rézből készült vízszintes visszacsapó szelep egy gyakran használt eszköz a csővezetékrendszerekben, használata és karbantartása nagyon egyszerű és könnyű. A tényleges használat során a felhasználóknak a fenti követelményeknek megfelelően kell működniük és karbantartania a használati hatást.
