Nyomáscsökkentő szelep

A tartósságra és pontosságra tervezett GenTant szelepeket mérnökök határozzák meg, és világszerte partnerek szerzik be. Elkötelezettek vagyunk a minőségellenőrzés mellett, és professzionálisan gyártunk kiváló minőségű megoldásokat, amelyek megfelelnek a különféle alkalmazási igényeknek. Üzemünk személyre szabott szolgáltatásokat és ingyenes mintákat kínál, amelyek lehetővé teszik termékeink értékelését a döntés meghozatala előtt. Meghívjuk Önt, hogy tekintse át műszaki adatainkat, vagy beszélje meg jelentkezési követelményeit csapatunkkal. Dolgozzon együtt, hogy megbízható, költséghatékony nyomáskezelési megoldásokat kínálhasson következő projektje számára.

A termék jellemzői és alkalmazása

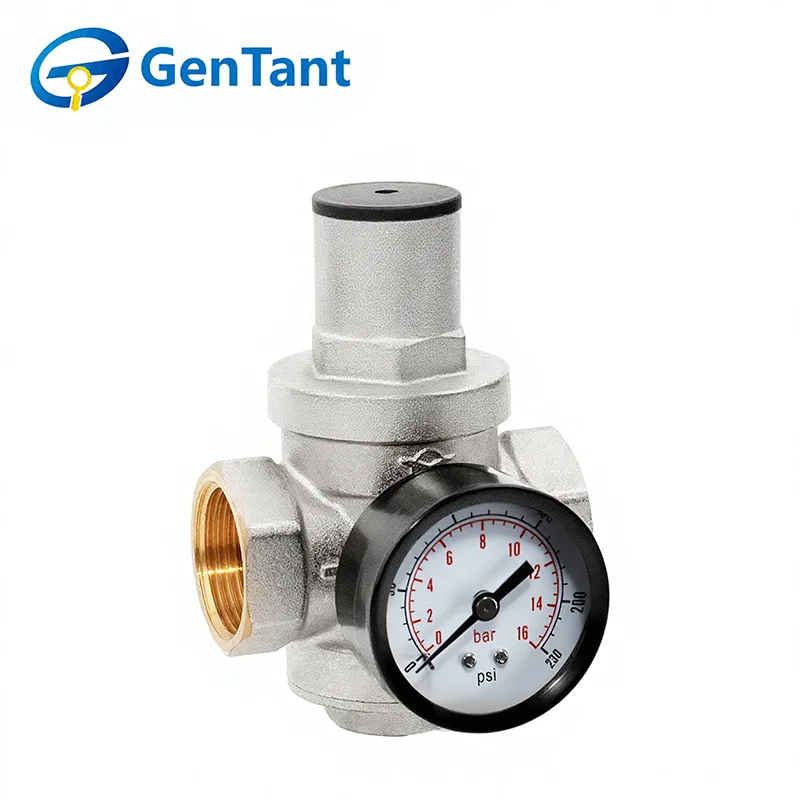

Ezt a nyomáscsökkentő szelepet, más néven nyomásszabályozót, hideg- és melegvíz-ellátó rendszerekben való használatra tervezték, hogy szabályozható nyomáscsökkentést biztosítson. Folyamatosan fenntartja a lefelé irányuló nyomást az alapjelen vagy az alatt, függetlenül a fő tápnyomás ingadozásától. A szabályozó utáni nyomás még statikus körülmények között sem haladja meg az előre beállított értéket. Az „utóművelet” működési elvének köszönhetően pontos és megbízható vezérlést biztosít. A szabályozónak van egy menetes csatlakozója az oldalán az egyszerű nyomásellenőrzés érdekében (a nyomásmérő külön megvásárolható), és mindkét csatlakozóvég nylon védőkupakokkal van felszerelve a tömítés integritása érdekében.

Termékparaméter (specifikáció)

Névleges átmérő: DN15 - DN50

Maximális bemeneti nyomás: 2,5 MPa

Nyomásszabályozási tartomány: 0,1-0,55 MPa

Gyárilag beállított kimeneti nyomás: 0,3 MPa

Maximális üzemi közeg hőmérséklet: +80°C

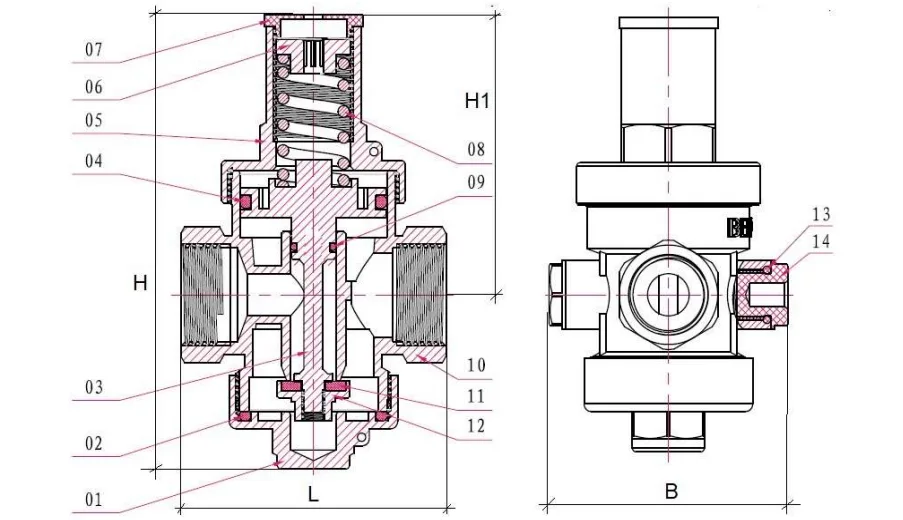

Dimenzió

A termék szerkezete és működési elve

Szerkezet

A GenTant nyomáscsökkentő szelep bemeneti és kimeneti csatlakozásokból, rugóterhelésű érzékelőelemből és beállító mechanizmusból áll.

Működési elv

A folyadék belép a bemeneti kamrába, és egyenlő erőt fejt ki a szelepdugóra és a dugattyú alsó felületére. A rugó ereje addig tartja nyitva a szabályozót, amíg a kimeneti kamrában a dugattyúra ható közegnyomás egyensúlyba nem kerül a beállított nyomással. Ekkor a szelepdugó elkezdi lezárni a kamrák közötti járatot, növelve az ellenállást és a beállított értékre csökkentve a kimeneti nyomást. A sárgaréz beállító anyával a szabályozó kimeneti nyomása a gyárilag beállítotttól eltérő (3 bar) kívánt értékre állítható.

Beépítési és kezelési útmutató

A nyomásszabályozó bármilyen irányban felszerelhető. A folyadék irányának meg kell egyeznie a szeleptesten jelzett nyíllal. A beállító hüvelynek működő helyzetben kell lennie.

A szabályozót olyan helyre kell telepíteni, amely megkönnyíti az üzembe helyezési és karbantartási műveleteket.

A szabályozó előtt legalább 500 mikron szűrési finomságú mechanikus szűrőt kell felszerelni.

A telepítés során a következő feltételeknek kell teljesülniük:

● Alaposan tisztítsa meg és öblítse át a csővezeték bemeneti szakaszát.

● Ügyeljen arra, hogy ne kerüljön tömítőanyag (például PTFE menettömítő szalag, kender tömítőzsinór stb.) a szabályozó munkakamrájába.

● Új építés vagy nagyobb felújítási projektek esetén a csővezeték nyomáspróbáját és öblítését a szabályozó felszerelése előtt el kell végezni.

A GenTant nyomáscsökkentő szelep nem viselhet el semmilyen terhelést a csővezetékből (beleértve a hajlítást, összenyomást, feszültséget, csavarást, eltolódást, vibrációt, a rögzítőelemek egyenetlen meghúzását stb.). Ahol szükséges, támasztékokat vagy kompenzátorokat kell felszerelni a csővezeték által a szelepre nehezedő terhelések kiküszöbölésére. A szabályozó maximális beépítési nyomatékát az alábbi táblázat tartalmazza

Javasoljuk, hogy a szabályozót a vízmérő előtt szerelje fel. A nyomásszabályozást nyomásmérővel kell végrehajtani, amely a szabályozó dugójának helyére szerelhető. A mérőműszer a szabályozó kimeneti nyomását mutatja.

A beállított nyomás beállításához először lazítsa meg a kupakot, majd csavarkulccsal forgassa el a beállító csavart, amíg el nem éri a nyomásmérőn jelzett kívánt nyomást. A beállítócsavart az óramutató járásával megegyező irányba forgatva nő a beállított nyomás, míg az óramutató járásával ellentétes irányba forgatva csökkenti. A beállítás befejezése után szorosan húzza meg a fedelet.

A zaj és a kavitáció elkerülése érdekében javasolt a bemeneti/kimeneti nyomásarányt 2,5 MPa alatt tartani. Például, ha a szükséges kimeneti nyomás 4 bar, a bemeneti nyomás nem haladhatja meg a 10 bar-t. Ha szükséges, fontolja meg további nyomáscsökkentő szelepek soros beszerelését.
