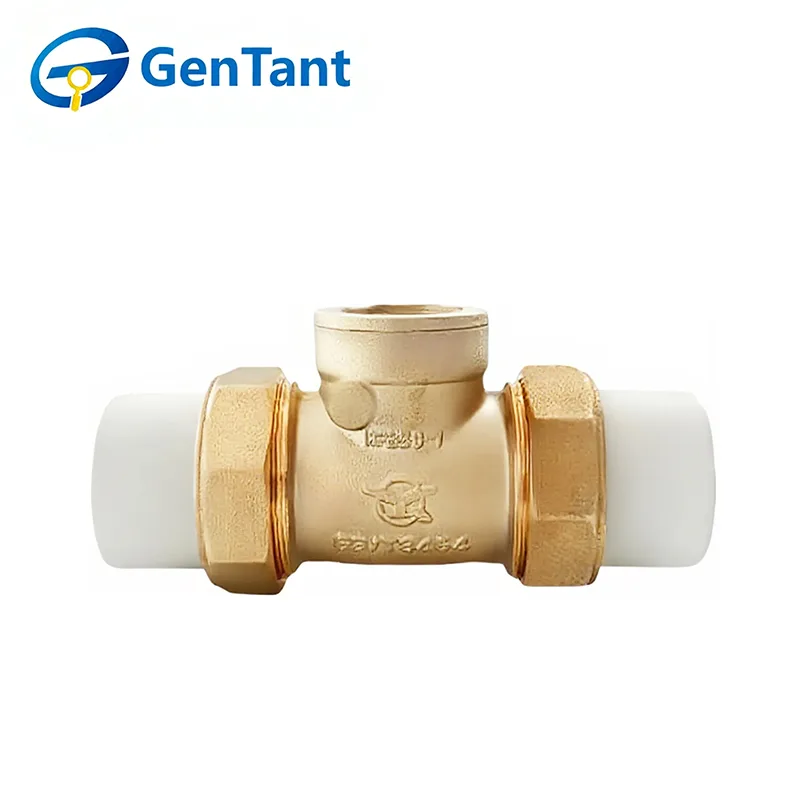

PPR vízszintes visszacsapó szelep

A PPR vízszintes visszacsapó szelep egy speciális, egyirányú áramlásszabályozó eszköz, amelyet polipropilén véletlenszerű kopolimer (PPR) csővezetékrendszerekbe való integrálásra terveztek. Alapvető funkciója, hogy automatikusan lehetővé tegye a folyadék áramlását a tervezett előre irányba, miközben azonnali tömítést biztosít, hogy megakadályozza az ellenirányú áramlást vagy visszaáramlást, amikor a nyomás csökken vagy megszűnik. Ez a mechanizmus létfontosságú a PPR rendszer alkatrészeinek – például szivattyúk, mérőórák és fűtőelemek – védelmében a vízkalapács és a fordított nyomáslökések okozta károktól. Biztosítja az üzembiztonságot és a folyamatstabilitást lakossági és kereskedelmi alkalmazásokban, beleértve az ivóvízelosztást, a padlófűtést és a napkollektoros rendszereket.

A termék jellemzői és alkalmazása

A PPR vízszintes visszacsapó szelep korrózióálló polipropilén véletlenszerű kopolimer testtel rendelkezik, amely biztosítja az ivóvízzel és vegyi rendszerekkel való kompatibilitást. Beépített lengőtárcsás kialakítása alacsony ellenállású előre áramlást tesz lehetővé, miközben szoros, automatikus visszaáramlást akadályoz meg. Kompakt és könnyű, könnyű melegen olvadó dugós hegesztést kínál megbízható, karbantartást nem igénylő működés mellett.

Széles körben használják PPR csőhálózatokban lakossági és kereskedelmi vízellátáshoz, vegyszerszállításhoz, öntözéshez és HVAC-rendszerekhez. Hatékonyan megakadályozza az ellenirányú áramlást a vízszintes csővezetékekben, védi a szivattyúkat és fenntartja a rendszer biztonságát ivóvízben, ipari folyadékokban és alacsony nyomású keringető alkalmazásokban.

Termék paraméter

1. Névleges nyomás: 1,6 MPa

2. Munkaközeg: Víz

3. Üzemi hőmérséklet: -10°C ≤ T ≤ 100°C

4. A menet megfelel az ISO228 szabványnak

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Beszerelés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

1. megjegyzés: A PPR vízszintes visszacsapó szelep vízszintes vagy függőleges csővezetékbe szerelhető felfelé irányuló áramlással, vagy közbenső irányban, feltéve, hogy a lengő típusú visszacsapó szelepek csuklócsapja vízszintes marad. A visszacsapó szelepeket megfelelő távolságra szerelje fel a szivattyú kimenetétől vagy más turbulens áramlási forrástól. A részletekért lásd a vonatkozó műszaki közleményt.

2. megjegyzés: Egyes visszacsapó szelepek belső csomagolást tartalmazhatnak, amely megvédi a lemezt a szállítás során. Telepítés előtt távolítson el minden ilyen csomagolóanyagot.

Használati útmutató

A PPR vízszintes visszacsapó szelep automatikusan működik, és nem igényel kézi beavatkozást.

Ellenőrzés és karbantartás

1. A rutinellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos, nyitott állapotból zárt állapotba állítása mellett.

2.Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.

Cserealkatrészek

Normál működési körülmények között ritkán van szükség cserealkatrészekre. Az egyes szeleptípusokhoz ajánlott pótalkatrészek a következők: Tárcsa, tartó és csuklópánt.

Alkatrészek rendelésekor adja meg a szelep számjegyét, méretét, a szükséges alkatrészt és hozzávetőleges korát.

Karbantartás

1. Rendszeres tisztítás. A csővezetékben lévő szennyeződések és üledékek visszacsapó szelepre gyakorolt ​​hatásának elkerülése érdekében rendszeresen meg kell tisztítani a teljesen rézből készült vízszintes visszacsapó szelepet és a csővezeték belsejét.

2.Jegyezze fel a váltakozó hideg- és melegvizes műveleteket. A visszacsapó szelep gyakori nyitása és zárása károkat okozhat, ezért kerülni kell a váltakozó hideg- és melegvizes műveleteket.

3.Jegyezze fel a nyomást. A teljesen rézből készült vízszintes visszacsapó szelep használatakor ügyelni kell a csővezetéken belüli nyomáshelyzetre, mivel a túlzottan magas nyomás károsan hat a visszacsapó szelepre. Röviden, a teljesen rézből készült vízszintes visszacsapó szelep egy gyakran használt eszköz a csővezetékrendszerekben, használata és karbantartása nagyon egyszerű és könnyű. A tényleges használat során a felhasználóknak a fenti követelményeknek megfelelően kell működniük és karbantartania, hogy biztosítsák a használati hatást.
