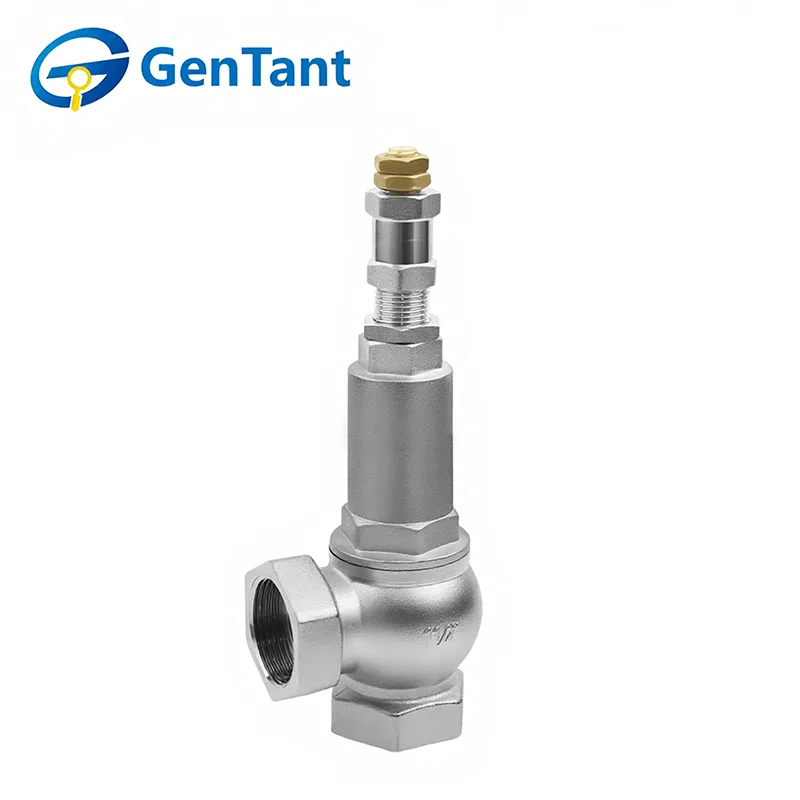

Elektromos megkerülő biztonsági szelep

A galvanizált bypass biztonsági szelep egy speciális nyomáscsökkentő eszköz, amely kettős funkciót lát el: a rendszer biztonságának fenntartását és a bypass áramlás szabályozását. Elsődleges szerepe az, hogy egy kritikus alapérték túllépése esetén automatikusan kinyissa és kiengedje a túlnyomást, megelőzve a szivattyúk, kompresszorok vagy csőrendszerek károsodását. Ezzel egyidejűleg az integrált bypass kialakítás lehetővé teszi a folyadék szabályozott recirkulációját vagy eltérítését, ami segít stabilizálni a rendszer nyomását, kezelni a minimális áramlási követelményeket, és megakadályozni a túlmelegedést vagy a kavitációt a zárt hurkú rendszerekben. A galvanizált bevonat fokozott korrózióállóságot biztosít, tartósságot és megbízható teljesítményt biztosít a HVAC, a vízkezelés és az ipari folyamatok területén gyakori igényes vagy korrozív környezetben.

A termék jellemzői és alkalmazása

A galvanizált bypass biztonsági szelep kritikus túlnyomás elleni védelmet nyújt azáltal, hogy automatikusan nyit egy előre beállított nyomáson, hogy elterelje a felesleges áramlást. Precíz kalibrációval, robusztus felépítéssel a nagy megbízhatóság érdekében, és hamisításbiztos beállítással rendelkezik az állandó biztonsági teljesítmény érdekében.

A bypass biztonsági szelep elengedhetetlen a szivattyúk, hőcserélők és kazánok védelméhez HVAC rendszerekben, ipari folyamatokban és tűzvédelmi körökben. Megakadályozza a károsodást a hirtelen áramlásváltozások, rendszerindítások vagy nyomáslökések során, biztosítva a működés folytonosságát és a berendezés hosszú élettartamát.

Termékparaméter (specifikáció)

Műszaki előírás

Áramlási paraméterek

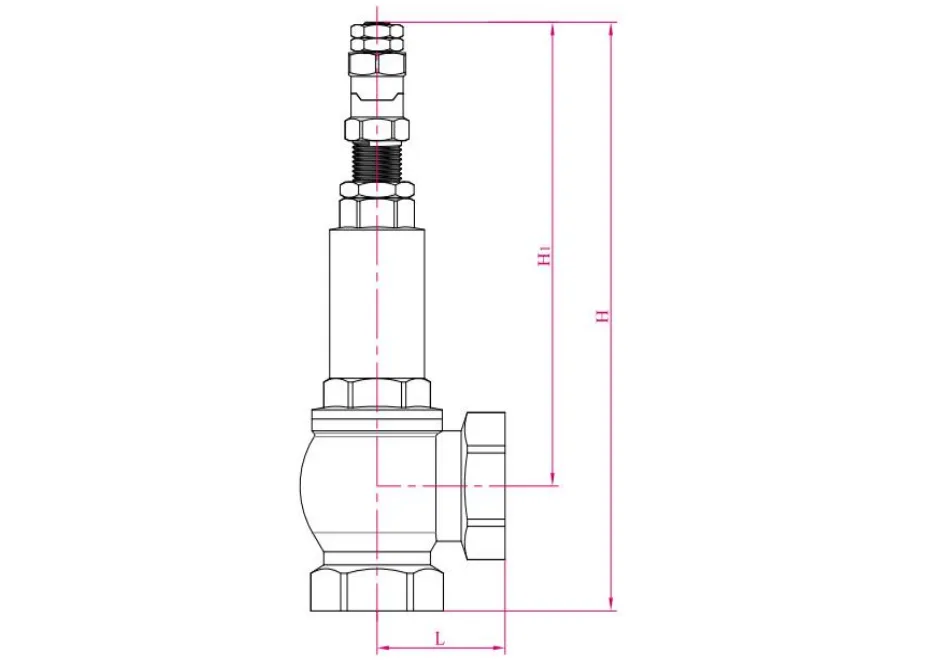

Termék mérete

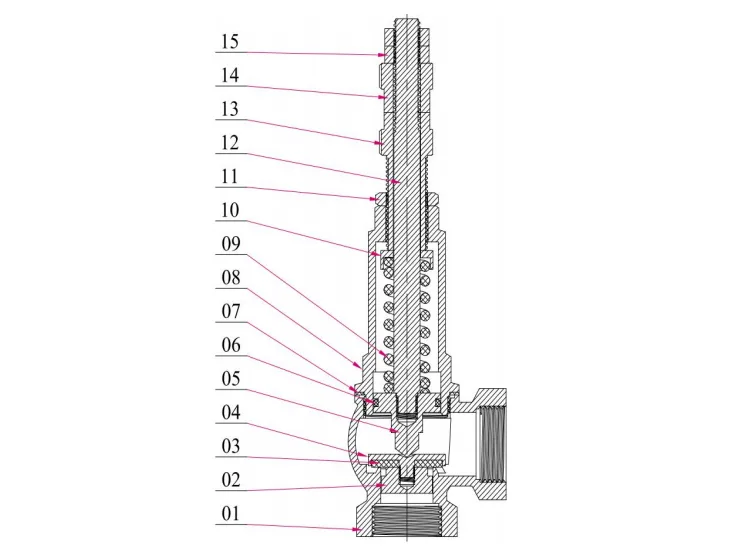

Szerkezet

Működési elv

A biztonsági szelep egy speciális szeleptípus, amelynek nyitó- és záróelemeit külső erő tartja zárva. Ha a berendezésben vagy csővezetékben a közeg nyomása egy meghatározott érték fölé emelkedik, az megakadályozza, hogy a csőben vagy berendezésben a közegnyomás túllépje ezt az értéket azáltal, hogy a közeget a rendszeren kívülre üríti. A biztonsági szelepek az automata szelepek kategóriájába tartoznak, és elsősorban kazánokon, nyomástartó edényeken és csővezetékeken alkalmazzák a nyomás szabályozására, hogy az ne haladja meg a beállított határértéket, létfontosságú védő szerepet tölt be a személyi biztonság és a berendezések működése szempontjából.

Megjegyzés: A biztonsági szelepeket használat előtt nyomáspróbának kell alávetni.

Beépítési és kezelési útmutató

A galvanizált bypass biztonsági szelep felszerelése előtt a csővezetéket alaposan meg kell tisztítani és ki kell öblíteni. Ez arra vonatkozik, hogy a biztonsági szelep megfelelően működik-e és teljesíti-e a rendeltetését, miközben közvetlenül befolyásolja működési teljesítményét, tömítési teljesítményét és áramlási sebességét.

A biztonsági szelep beépítési helyzete

A biztonsági szelep beépítési helyzetének kiválasztásakor a következő problémákat kell figyelembe venni:

1.1 A biztonsági szelepet függőlegesen kell felszerelni a védett rendszer vagy berendezés nyomásra leginkább érzékeny pontjára, például a kazán tetejére;

1.2 A biztonsági szelepet olyan helyre kell felszerelni, amely megkönnyíti a szétszerelést, valamint az időszakos ellenőrzést és karbantartást;

Biztonsági szelep bemeneti csövek felszerelése

A biztonsági szelepet célszerű függőlegesen és közvetlenül a kazán csatlakozócsövére szerelni, további beömlőcsövek nélkül. Ha bemeneti csővezetéket kell használni, annak belső átmérője nem lehet kisebb, mint a biztonsági szelep bemeneti átmérője, és a lehető legrövidebbnek kell lennie, hogy csökkentse a csővezeték ellenállását és a biztonsági szelep nyomatékereje által a kazán csatlakozására kifejtett nyomatékot.

Biztonsági szelep nyomócsövek szerelése

A nyomócsövek biztonsági szelep teljesítményére gyakorolt ​​hatásának minimalizálása érdekében a telepítés során a következő pontokat kell figyelembe venni:

3.1 A nyomócső belső átmérőjének nagyobbnak kell lennie, mint a biztonsági szelep kimeneti átmérője, hogy elkerülje a túlzott ellennyomást, amely befolyásolná a biztonsági szelep működését;

3.2 A csővezetéket megfelelően alá kell támasztani, hogy a csővezeték feszültsége (beépítési feszültség és hőfeszültség) ne kerüljön a biztonsági szelepre, ami befolyásolná a biztonsági szelep teljesítményét;

3.3 Elvileg jobb, ha minden biztonsági szelep külön nyomócsövet használ. Ha két vagy több biztonsági szelep közös gyűjtőcsövön (gyűjtőcső) osztozik, a gyűjtőcsőnek elegendő kiömlőfelülettel kell rendelkeznie, és az áramlási irány változásának ott, ahol a nyomócső belép a gyűjtőcsőbe, a lehető legkisebbnek kell lennie;

3.4 A nyomócsőben megfelelő leeresztő lyukakkal kell rendelkezni, hogy megakadályozzák az eső, hó, kondenzvíz stb. felhalmozódását a nyomócső belsejében;

3.5 Nem indokolt, hogy a nyomócső súlyát a biztonsági szelep kimeneti leágazó csöve viselje; ehelyett egy erre a célra kialakított tartószerkezettel kell alátámasztani, amelynek meg kell akadályoznia a csővezeték elmozdulását vagy rezgését a biztonsági szelep kisülésekor fellépő reakcióerő miatt.

Útmutató a biztonsági szelepek teljesítményének beállításához

A cégünk által biztosított biztonsági szelepeket szobahőmérsékleten, szabvány előírások szerint teszteljük (a gyárilag beállított nyomás 3 bar). A biztonsági szelep tényleges működési állapota és a szobahőmérséklet-beállítás között azonban hőmérséklet-különbség van, ami a beállított nyomás (nyitási nyomás) eltérését eredményezi a szobahőmérséklet-beállítás és a tényleges üzemi állapot között. Emiatt a jelentős hőmérséklet-különbséggel rendelkező biztonsági szelepeket a helyszínen melegen kell szabályozni. A beállítási tartalom általában magában foglalja a beállított nyomás (nyitási nyomás) és a nyomónyomás beállítását.

A beállított nyomás és a nyomónyomás beállítása

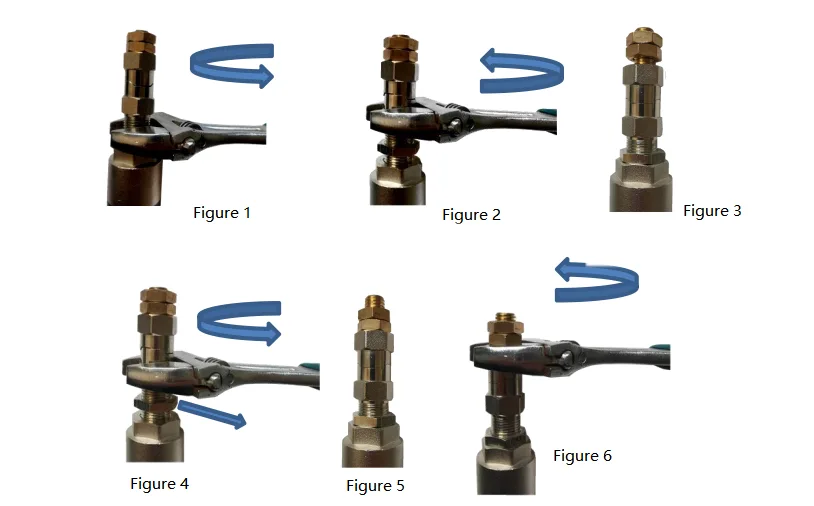

Lazítsa meg az ellenanyát (1. ábra). A rugó meghatározott üzemi nyomástartományán belül forgassa el a beállító anyát a rugó összenyomásának és a nyitási nyomás beállításához. Beállításkor először lassan növelje meg a biztonsági szelep bemeneti nyomását, hogy a szelep kétszer kinyíljon. Ha a nyitási nyomás túl alacsony (először csökkentse a szelep bemeneti nyomását), forgassa el a beállító anyát az óramutató járásával megegyező irányba (2. ábra). Ha a nyitási nyomás túl magas, először lazítsa meg a két anyát (3. ábra), majd forgassa el a beállító anyát az óramutató járásával ellentétes irányba (4. ábra). Miután beállította a kívánt nyitási nyomást, húzza meg az ellenanyát és a két anyát (5. ábra).

 Kézi légtelenítési teszt

A biztonsági szelep lapos alátétje/tömítése és a szeleptest általában szorosan összenyomott, zárt állapotban van. Ha nem végeznek rendszeres kézi légtelenítési teszteket, idővel könnyen összetapadhatnak. Túlnyomás esetén a biztonsági szelepnek nehéz lehet normál riasztást adni, ami balesethez vezethet. A kézi légtelenítési teszt rendszeres elvégzése biztosítja, hogy a biztonsági szelep hosszú távon érzékeny és megbízható maradjon, elkerülve a fent említett helyzetet.

A biztonsági szelep rendszeres kézi légtelenítési teszteket igényel (finoman fordítsa el a beállító sapkát az óramutató járásával megegyező irányba (6. ábra)).

1. Szellőztetéskor ügyeljen a biztonságra, és ügyeljen arra, hogy a kiömlőnyílás tiszta legyen;

2. Finoman és finoman forgassa el a beállító sapkát az óramutató járásával megegyező irányba, álljon meg egy pillanatra, majd simán fordítsa vissza;

3. A rendszeres légtelenítés hetente egyszer végezhető, és erről nyilvántartást kell vezetni.
