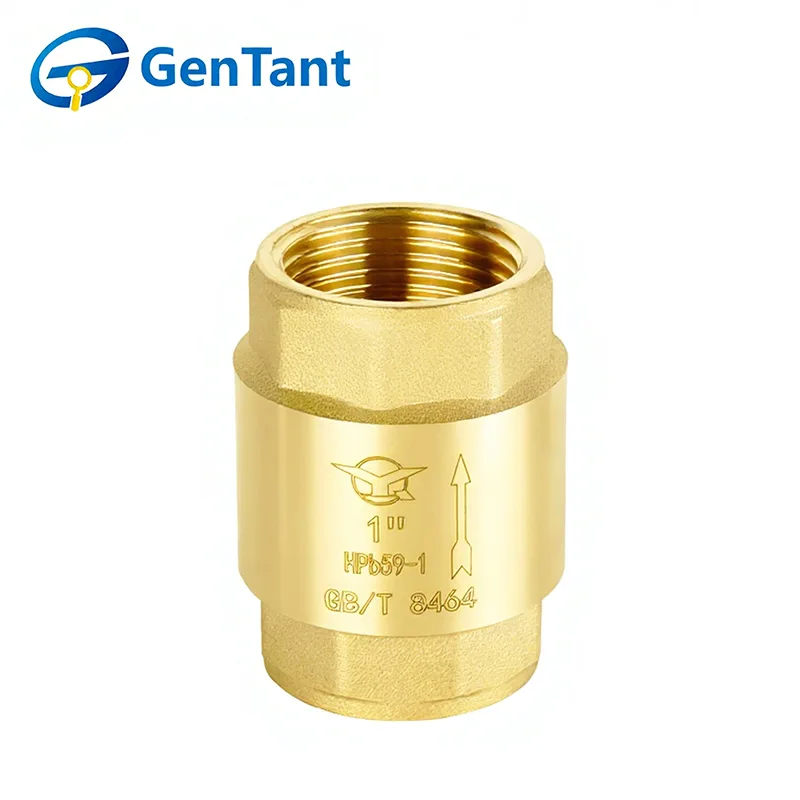

Rugós visszacsapó szelep

A rugós visszacsapó szelep egy kritikus egyirányú áramlásszabályozó eszköz, amely belső rugós mechanizmust használ a megbízható tömítés és a gyors reagálás érdekében. Elsődleges funkciója a folyadék vagy gáz egyirányú áramlásának automatikus engedélyezése, miközben megakadályozza az ellenirányú áramlást vagy a visszaáramlást. Amikor az előremenő nyomás túllépi a kalibrált rugóerőt, a szeleptárcsa kinyílik; amikor az áramlás leáll, vagy megkísérel megfordítani, a rugó azonnal az üléshez nyomja a tárcsát, szoros tömítést hozva létre. Ez a gyors művelet megvédi a szivattyúkat, kompresszorokat és csőrendszereket a vízkalapács, a nyomáslökések és a fordított áramlási szennyeződések okozta károsodásoktól. Elengedhetetlen a rendszer integritásának megőrzéséhez a vízellátástól és a HVAC-tól az ipari feldolgozásig és öntözésig.

A termék jellemzői és alkalmazása

A rugós visszacsapó szelep egy automatikus szelep, amely lehetővé teszi a folyadék egyirányú áramlását, miközben megakadályozza a visszafolyást, rugós tárcsát használva a gyors, megbízható működés érdekében. Kompakt kialakítása, szoros tömítése és alacsony nyomásesése alkalmassá teszi víz-, HVAC- és ipari csőrendszerekhez. Széles körben használják szivattyúkban, csővezetékekben és berendezések védelmében, biztosítja a rendszer biztonságát, megakadályozza a vízcsapást és fenntartja a stabil áramlást.

Termék paraméter

1. Névleges nyomás: 1,6 MPa

2. Munkaközeg: víz, nem korrozív és nem gyúlékony gázok

3. Üzemi hőmérséklet: -10°C ≤ T ≤ 120°C

4. A menet megfelel az ISO228 szabványnak

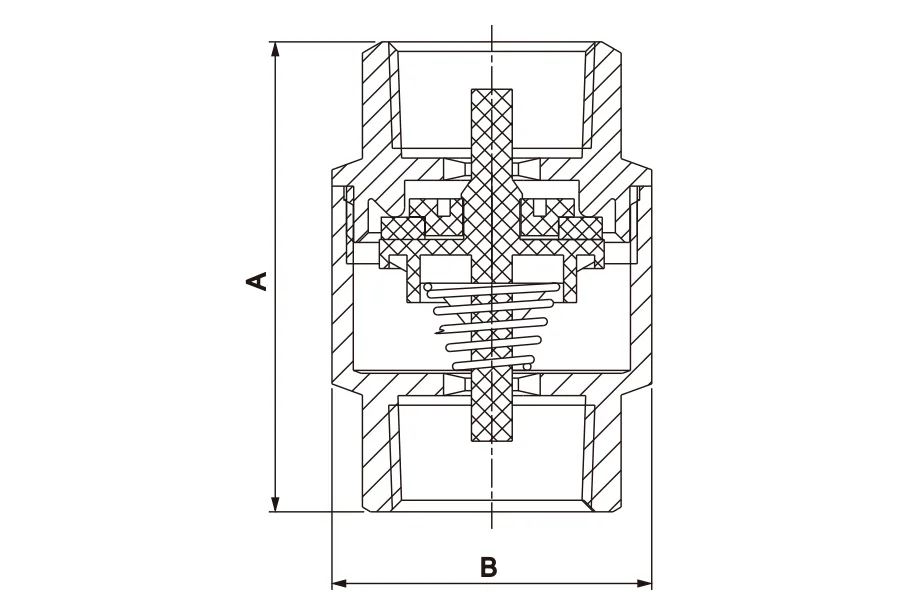

Termék mérete

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Telepítés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

1. megjegyzés: A rugós visszacsapó szelep vízszintes vagy függőleges csővezetékbe szerelhető felfelé irányuló áramlással, vagy közbenső irányban, feltéve, hogy a lengő típusú visszacsapó szelepek csuklócsapja vízszintes marad. A visszacsapó szelepeket megfelelő távolságra szerelje fel a szivattyú kimenetétől vagy más turbulens áramlási forrástól. A részleteket lásd a vonatkozó műszaki közleményben.

2. megjegyzés: Néhány rugós visszacsapó szelep belső csomagolást tartalmazhat, amely megvédi a lemezt a szállítás során. Telepítés előtt távolítson el minden ilyen csomagolóanyagot.

Kezelési útmutató

A visszacsapó szelepek automatikusan működnek, és nem igényelnek kézi beavatkozást.

Ellenőrzés és karbantartás

1. A rutinszerű ellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos ciklusos átkapcsolásától a nyitott állapotból a zárt állapotba.

2. Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.

Cserealkatrészek

Normál üzemi körülmények között ritkán van szükség cserealkatrészekre. Az egyes szeleptípusokhoz ajánlott pótalkatrészek a következők: Tárcsa, tartó és csuklópánt.

Alkatrészek rendelésekor adja meg a szelep számjegyét, méretét, a szükséges alkatrészt és hozzávetőleges korát.

Karbantartás

1.Rendszeres tisztítás. A csővezetékben lévő szennyeződések és üledékek visszacsapó szelepre gyakorolt ​​hatásának elkerülése érdekében rendszeresen meg kell tisztítani a teljesen rézből készült vízszintes visszacsapó szelepet és a csővezeték belsejét.

2.Jegyezze fel a váltakozó hideg- és melegvizes műveleteket. A visszacsapó szelep gyakori nyitása és zárása károkat okoz, ezért kerülni kell a váltakozó hideg- és melegvizes műveleteket.

3.Jegyezze fel a nyomást. A teljesen rézből készült vízszintes visszacsapó szelep használatakor ügyelni kell a csővezetéken belüli nyomáshelyzetre, mivel a túlzottan magas nyomás károsan hat a visszacsapó szelepre. Röviden, a teljesen rézből készült vízszintes visszacsapó szelep egy gyakran használt eszköz a csővezetékrendszerekben, használata és karbantartása nagyon egyszerű és könnyű. A tényleges használat során a felhasználóknak a fenti követelményeknek megfelelően kell működniük és karbantartania a használati hatást.
