Apa menetes biztonsági szelep

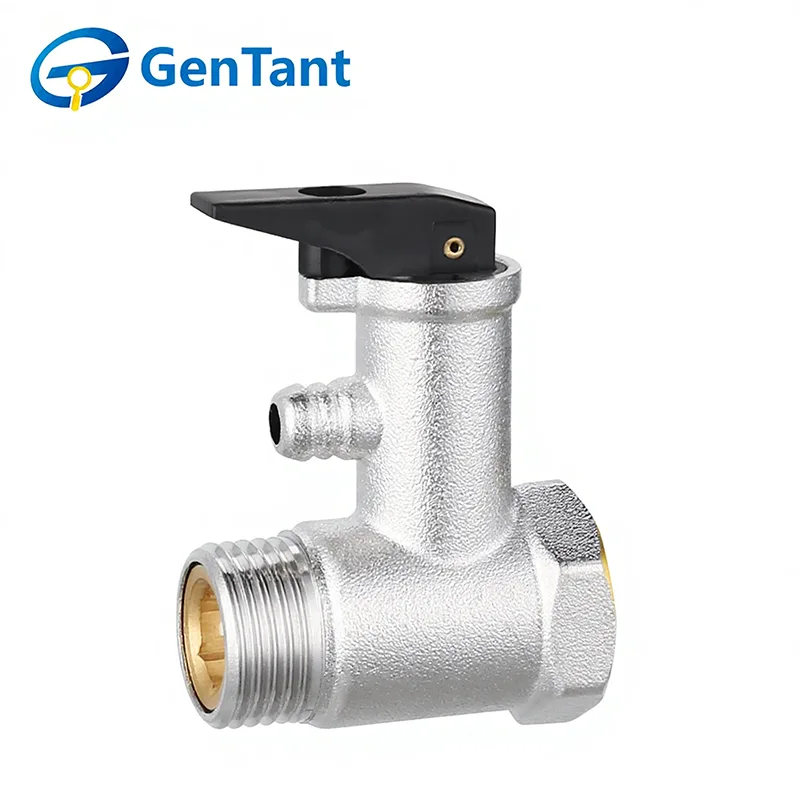

A külső menetes biztonsági szelep egy kritikus nyomáscsökkentő eszköz, amelyet úgy terveztek, hogy megvédje a berendezéseket és a személyzetet azáltal, hogy megakadályozza a túlnyomás kialakulását a folyadék- és gázrendszerekben. A külső (külső) menetes csatlakozás jellemzi, ez a szelepkonstrukció biztonságos, szivárgásmentes tömítést biztosít, ha a megfelelő anyamenetes csatlakozóba vagy szerelvénybe szerelik. Alapvető funkciója a közeg automatikus nyitása és kiürítése, ha a rendszer nyomása meghaladja az előre beállított biztonsági határértéket, ezáltal elkerülhető a berendezés esetleges károsodása vagy veszélyes meghibásodása. A biztonságos nyomás helyreállítása után a szelep újra tömít, biztosítva a rendszer folyamatos integritását és az üzembiztonságot. Ezt a kialakítást széles körben alkalmazzák a kereskedelmi kazánoktól és nyomástartó edényektől a sűrített levegős rendszerekig és a folyamatcsövekig.

A termék jellemzői és alkalmazása

A külső menetes biztonsági szelepeket biztonsági védelmi eszközökként használják különféle rendszerekben, beleértve a fűtést, hűtést és a használati vízellátást. Amikor a rendszer nyomása megemelkedik, és meghaladja a szelep nyomónyomását, a biztonsági szelep automatikusan működésbe lép, hogy csökkentse a nyomást és elengedje a közeget, ezáltal biztosítva a belső csővezetékek és berendezések biztonságát. Ezzel szemben a szelep automatikusan újra beül, és bezár, ha a rendszernyomás a kijelölt nyomás alá esik.

Termékparaméter (specifikáció)

Menetes csatlakozás típusa

DN15 (1/2"), DN15 × 20 (1/2" × 3/4"), DN20 × 25 (3/4" × 1")

Műszaki előírás

Közeg: víz vagy glikol oldat (maximális koncentráció 50%)

Üzemi hőmérséklet: -20 ℃ ~ 110 ℃

Maximális üzemi nyomás: ≤16 bar

Névleges nyomás (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (a nyomásérték nem állítható)

Nyitási nyomás (Po): ≤Pnr 10%

Zárási nyomás (Pf): ≤Pnr 10%

Szeleptest: Magas hőmérsékletű integrált kovácsolás, megvastagodott falvastagság, nagyobb szilárdság.

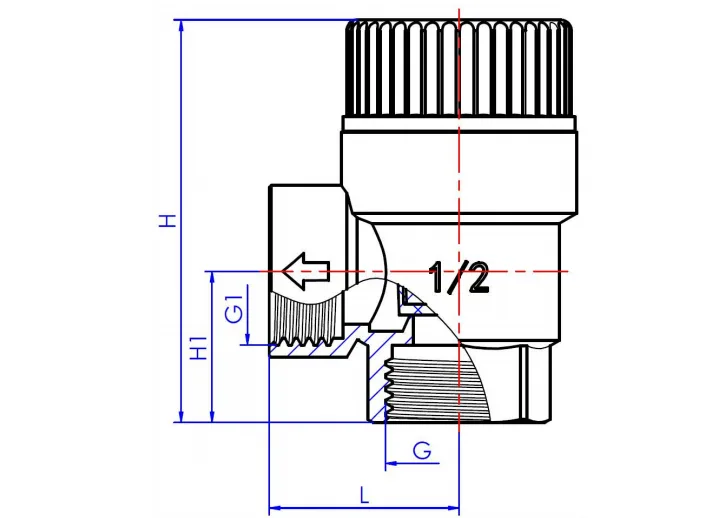

Termék mérete

Működési elv

A külső menetes biztonsági szelep belső dugattyúja rugófeszültséget használ a szelepülék zárásához. Amikor a rendszer nyomása meghaladja a rugó előre beállított feszültségét, a dugattyú felfelé mozdul, eltávolodik az üléstől, és kinyitja a vízleeresztő csatornát. A biztonsági szelep beállított nyomása a rendszer megengedett legnagyobb üzemi nyomása.

Amikor a rendszer nyomása a biztonsági szelep zárónyomása alá esik, a dugattyú tetején lévő rugó által kifejtett feszültség hatására a vízáramlási csatorna bezárul, visszaállítva a rendszert a normál működési állapotába.

A biztonsági szelep kimenetének átmérője egyenlő vagy nagyobb, mint a bemenet átmérője; ez a kialakítás lehetővé teszi a gyors nyomáscsökkentést.

Beépítési és kezelési útmutató

A külső menetes biztonsági szelep felszerelése előtt szakképzett szakembernek kell kiválasztania a megfelelő modellt a rendszer jellemzői alapján és a vonatkozó előírásoknak megfelelően. A szeleptesten fel van tüntetve a víz áramlási iránya, amelyet a beszerelés során szigorúan be kell tartani.

1. Alkalmazható rendszerek

1.1 Fűtési rendszerek

A külső menetes biztonsági szelepet a hőforrás (kazán, hőszivattyú stb.) tetejére kell felszerelni, vagy a vízvezetéktől 1 méteres távolságon belül. A biztonsági szelep és a hőforrás csatlakozócsöve között semmiféle elzárószelep nem lehet.

1.2 Háztartási melegvíz-rendszerek

A biztonsági szelepet a tárolós melegvíz-tartály hidegvíz-bemenetére kell felszerelni, ügyelve arra, hogy e pontok között ne legyen semmilyen elzárószelep a csöveken.

1.3 Sűrített gázrendszerek

A biztonsági szelep sűrített gázrendszerekben használható.

2. Telepítési mód

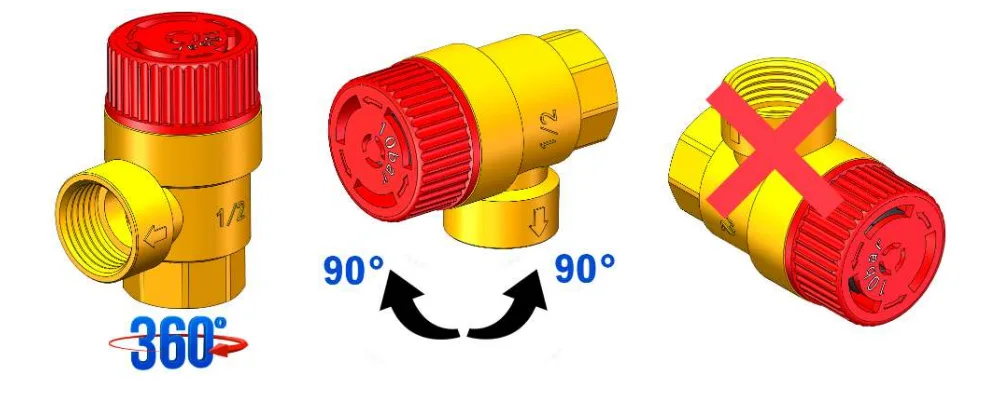

Beszerelés előtt győződjön meg arról, hogy a rendszer nyomása megegyezik a biztonsági szelep nyitási nyomásával; gondoskodjon arról, hogy a rendszer teljesen nyomásmentes legyen és lehűljön; ügyeljen arra, hogy a rendszer és a biztonsági szelep között ne legyen semmilyen elzárószelep; öblítse át a rendszer csővezetékeit. A biztonsági szelep felszerelhető függőlegesen vagy vízszintesen, de nem szerelhető felfelé (az alábbi ábra szerint). Ezen telepítési módszerek betartásával elkerülhető, hogy a szennyeződések és üledékek befolyásolják a normál működést.

3.Telepítési óvintézkedések

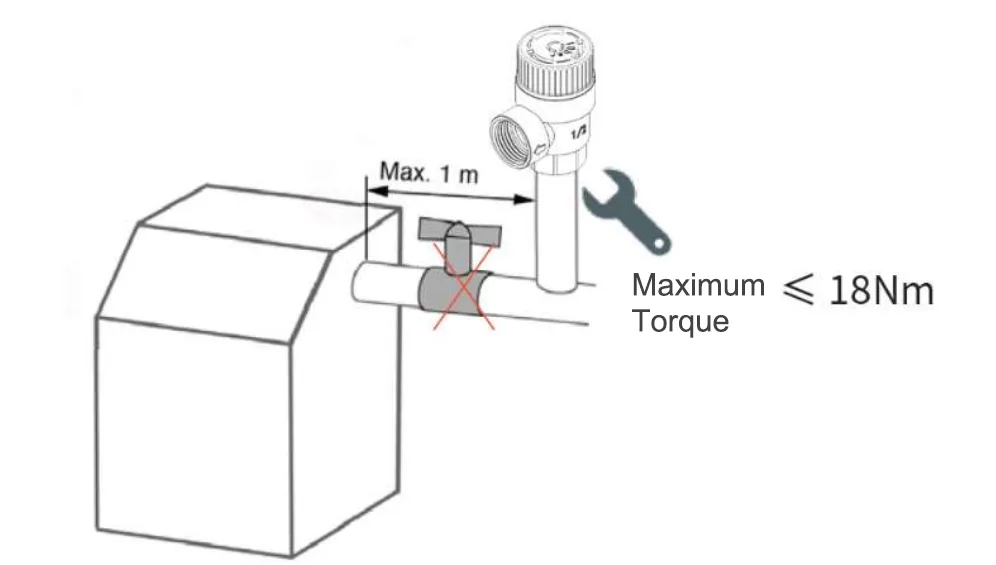

3.1 A biztonsági szelep beszerelésekor a nyomatéknak ≤18N·m-nek kell lennie, hogy elkerülje a szelep deformálódását, ami meghibásodásokhoz vezethet. A rendszer és a biztonsági szelep között nem lehetnek semmilyen formájú elzárószelepek (golyóscsapok, visszacsapó szelepek stb.), amint az az alábbi ábrán látható.

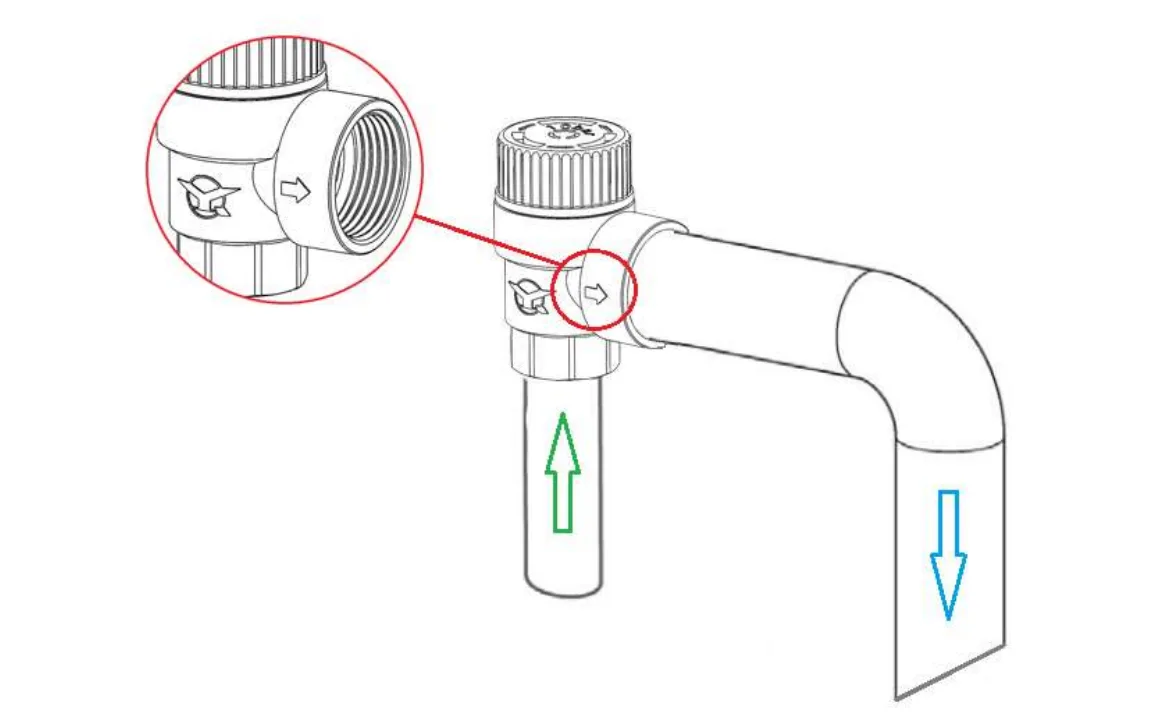

3.2 A rendszert a biztonsági szeleppel összekötő csővezeték átmérőjének nagyobbnak vagy egyenlőnek kell lennie, mint a biztonsági szelep bemeneti cső átmérője. Győződjön meg arról, hogy a közeg áramlási iránya egybeesik a biztonsági tehermentesítő nyíláson lévő nyíl irányával, az alábbi ábra szerint. Javasoljuk, hogy helyezzen el egy emlékeztető táblát a biztonsági szelep tehermentesítő nyílása közelében, amely a következőt írja: „A rendszer működése közben ne zárja el a kimenetet.”

3.3 Ne szereljen fel elzárószelepeket vagy egyéb szeleptartozékokat, amelyek megakadályozzák a közeg áramlását a nyomáscsökkentő nyíláson. Győződjön meg arról, hogy a közeg simán és akadálytalanul tud túlfolyni a nyomáscsökkentő nyíláson. A lefolyócső legfeljebb két könyökből állhat, és hossza ≤2 méter.

3.4 Gondoskodjon arról, hogy a biztonsági szelep felszerelési helye közelében legyen padlólefolyó vagy fogadóberendezés a biztonságos vízelvezetés érdekében üzembe helyezés, hibaelhárítás stb. során, elkerülve az áramló közeg által okozott személyi sérüléseket vagy anyagi károkat.

Üzembe helyezés

Forgassa el egyszer a kézikereket a biztonsági szelep felső kézikerekén lévő nyíl irányába. Ekkor a közeget ki kell engedni a nyomáscsökkentő nyílásból. Ha nem folyik ki közeg, ellenőrizze, hogy a nyomáscsökkentő nyílás nincs-e eltömődve, vagy nem sérült-e a biztonsági szelep, és ellenőrizze a rendszer nyomásának állapotát. A kézikerék forgatása csak a biztonsági szelep megfelelő működésének ellenőrzésére használható. Ne forgassa a kézikereket többször vagy ellentétes irányba, mert ez károsíthatja a biztonsági szelepet.

 Karbantartás

Javaslat: 6 havonta végezzen funkcionális tesztet.
