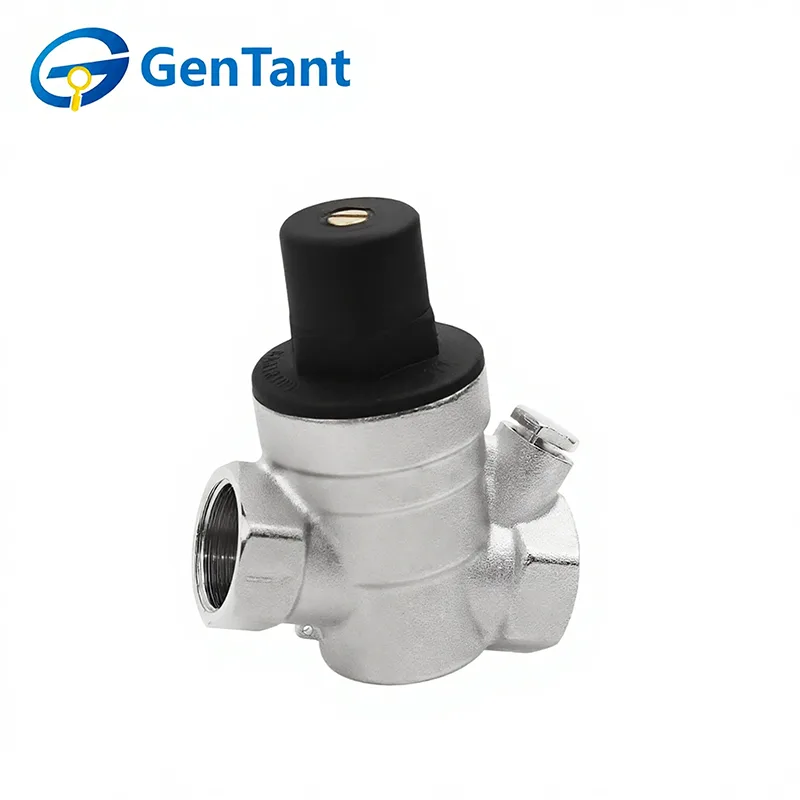

Membránnyomáscsökkentő szelep

A membránnyomás-csökkentő szelepek precíziós tervezésű eszközök, amelyek kritikus fontosságúak a folyadékrendszerekben a stabil, ellenőrzött lefelé irányuló nyomás fenntartásában. Érzékeny membránmechanizmust használva automatikusan szabályozzák és biztonságos, előre meghatározott alapértékre csökkentik a bejövő magas nyomást, megbízható védelmet biztosítva a későbbi csővezetékek, szerelvények és készülékek számára. Ez a funkció létfontosságú a károk megelőzése, a vízkalapács minimalizálása, a vízfogyasztás csökkentése, valamint a lakossági, kereskedelmi és települési vízellátó hálózatok általános biztonságának és élettartamának növelése érdekében.

A technológiai fejlődés és a termékintegritás előtérbe helyezésével a GenTant nagy teljesítményű membránnyomás-csökkentő szelepeket kínál, amelyek megfelelnek a modern hidraulikus rendszerek szigorú követelményeinek, és világszerte támogatják a rendszer hatékonyságát és üzembiztonságát.

A termék jellemzői és alkalmazása

Ez a membránnyomás-csökkentő szelep a bemeneti ingadozásoktól függetlenül stabil lefelé irányuló nyomást tart fenn. Robusztus szerkezettel rendelkezik, PN25 nyomásbesorolással, és rugalmas telepítést tesz lehetővé vízszintes vagy függőleges helyzetben a teljesítmény, a beállítás vagy a tömítés befolyásolása nélkül.

Elsősorban a települési vízellátó rendszerekben használatos szelep célja, hogy csökkentse és stabilizálja a magas és instabil bejövő víznyomást, állandó és biztonságos víznyomást biztosítva a végfelhasználói csatlakozásokhoz. Legfontosabb funkciója, hogy automatikusan fenntartsa az állandó nyomást, még akkor is, ha a felfelé irányuló nyomás változik.

Termékparaméter (specifikáció)

Menetes csatlakozás típusa

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Műszaki előírás

Maximális megengedett üzemi nyomás (PN): 25 bar

Nyomásszabályozási tartomány (Ps): 0,5-6 bar

Kimeneti nyomás Gyári beállítás: 3 bar

Üzemi hőmérséklet tartomány: 0 ℃ (nem fagyos) ~ (80 ℃

Zajszint (dB(A)): ≤ 30

Anyag összetétele

① Szelepház, szelepfedél, szeleporsó: HPb59-1

② Tömítőelem: EPDM

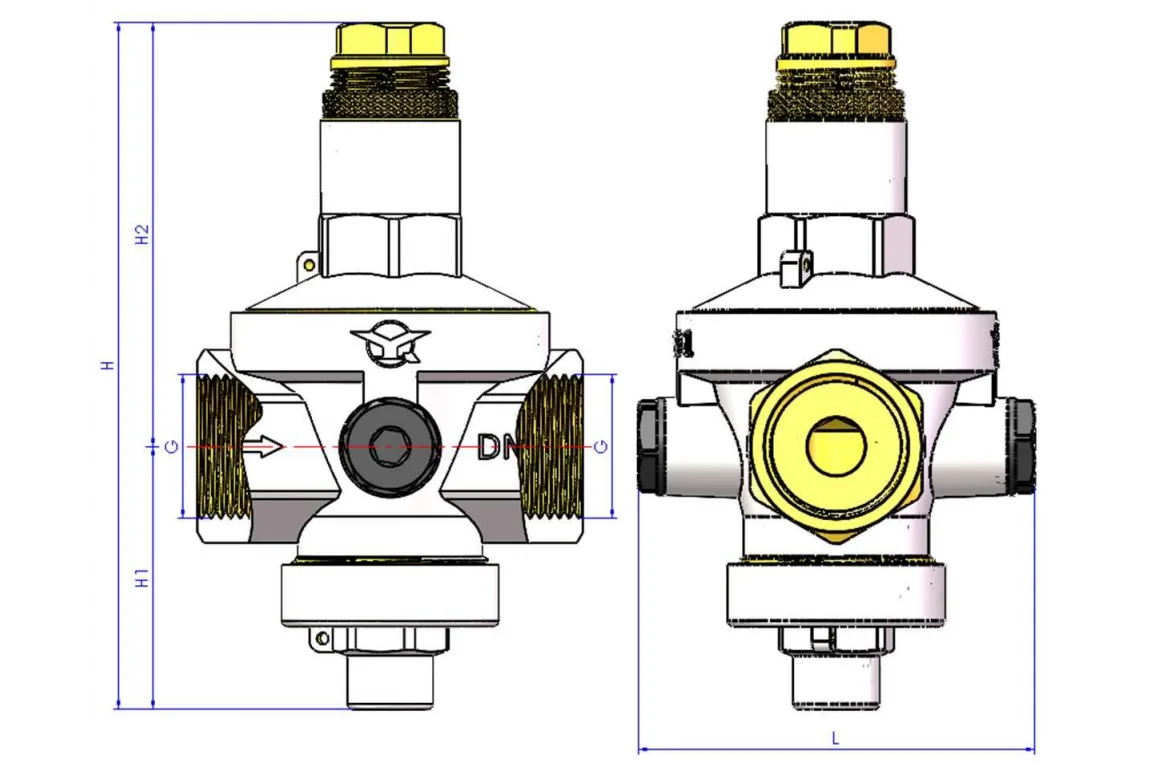

Termék mérete

A termék szerkezete és működési elve

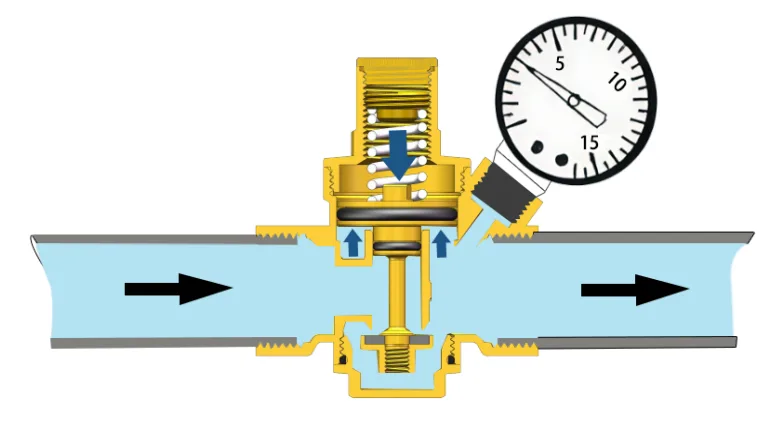

Működési elv

A membránnyomás-csökkentő szelep fő funkciója a magas bemeneti nyomások precíz modulálása stabilizált, kalibrált kimeneti nyomásra, ezáltal megóvva a későbbi háztartási és ipari folyadékrendszerek integritását túlfeszültséggel vagy helyi túlnyomási feltételekkel szemben.

Mechanikailag az eszköz két elsődleges erő kiegyensúlyozásával hoz létre hidraulikus egyensúlyt: az előfeszített rugó által kifejtett statikus erőt, amely a szelepet nyitott helyzet felé feszíti, szemben a belső dugattyúra ható felfelé irányuló folyadéknyomás által generált dinamikus záróerővel. Ez a folyamatos, önműködő egyensúly hatékonyan fenntartja a konzisztens, csökkentett nyomású állapotot lefelé, optimalizálva a folyadékszállítást és a rendszer védelmét.

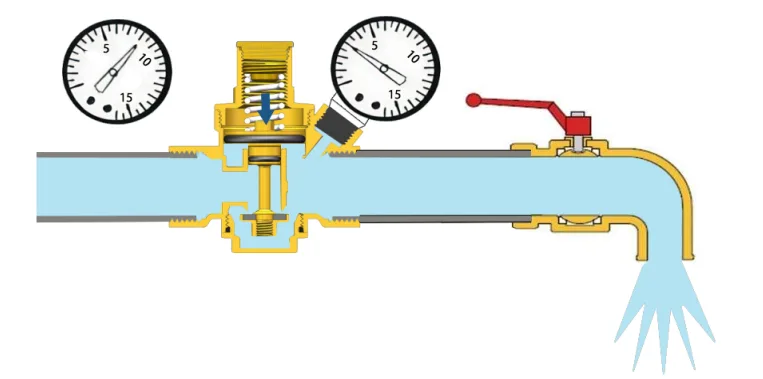

Működési állapot vízfogyasztás közben

A vízcsap kinyitásakor a belső rugó által kifejtett erő meghaladja a dugattyú alsó felületére ható felfelé irányuló hidraulikus nyomást. Következésképpen a dugattyú lefelé tolódik, és ezáltal megnyitja a folyadékáramlási járatot. Amint a további alsó csaptelepek aktiválódnak, a dugattyú alatti ellennyomás csökken, ami a nyomáscsökkentő szelepen keresztüli térfogatáram arányos növekedését eredményezi.

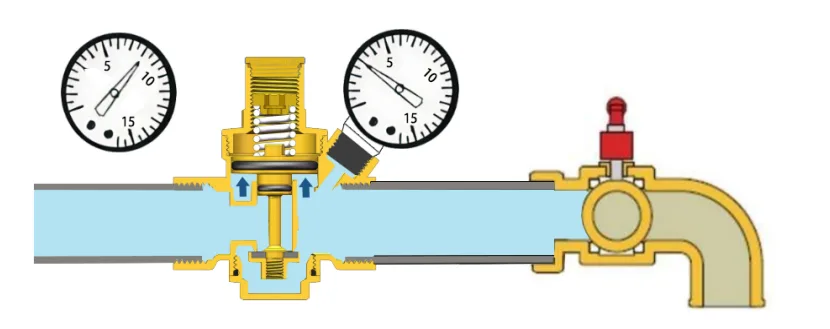

Üzemi állapot nulla áramlás alatt

Az alsó csaptelep zárásakor a hidraulikus nyomás az alsó körben megemelkedik. Ez a megnövekedett nyomás felfelé hajtja a belső dugattyút, hatékonyan lezárva a folyadék járatát, és stabilizálja a nyomást az előre meghatározott beállítási ponton. A nyomáscsökkentő szelep azonnali zárása akkor érhető el, ha a dugattyúra ható felfelé irányuló hidraulikus erő meghaladja a belső rugószerkezet által kifejtett ellenerőt.

Beépítési és kezelési útmutató

4.1 A nyomáscsökkentő szelep felszerelése előtt javasolt a levegő és a szennyeződés eltávolítása a csőrendszerből.

4.2 Ellenőrizze a víz áramlási irányát (a szeleptesten nyíl jelzi).

4.3 A nyomáscsökkentő szelep függőleges és vízszintes csőszakaszra egyaránt felszerelhető (fordított beépítés tilos).

4.4 A szelepet tilos olyan helyre telepíteni, ahol fagyás léphet fel, például a szabadban, mivel a fagyás károsítja az egységet.

4.5 A nyomáscsökkentő szelepet könnyen hozzáférhető helyre kell felszerelni a nyomás beállításához és leolvasásához. A csőaknákba történő beépítés nem javasolt a fagyveszély miatt.

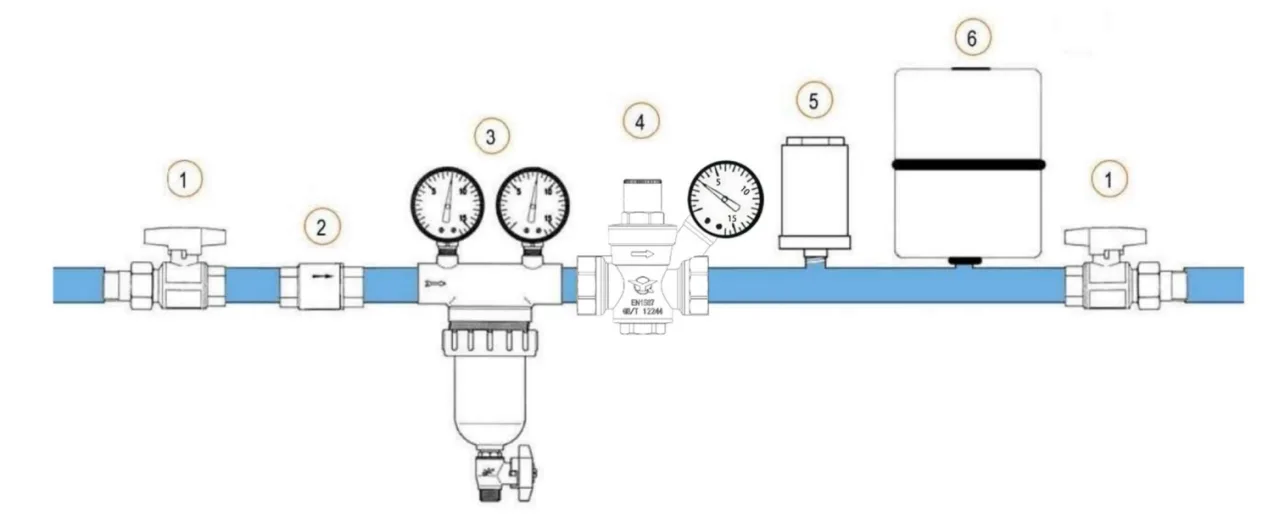

4.6 A "vízkalapács" jelenség a nyomáscsökkentő szelep meghibásodásának elsődleges oka. Az alábbi ábrán látható telepítési módszerek javasoltak, mivel ezek optimalizálják az összes mellékberendezés működését, és megkönnyítik a karbantartási feladatokat.

① Elzárószelep: A nyomáscsökkentő szelep előtt és után kell beszerelni, hogy megkönnyítse a különféle berendezések karbantartási műveleteit.

② Visszacsapó szelep: Megakadályozza a visszafolyást.

③ Szűrő: Szűri a szennyeződéseket a fő ellátó csőben, hogy megakadályozza a szennyeződéseket az összes későbbi berendezésben, és fenntartsa azok teljesítményét.

④ Dugattyús dinamikus, stabil nyomáscsökkentő szelep.

⑤ Vízkalapács levezető: Megakadályozza a csővezeték ingadozását, amikor a vízellátás egy megszakítás után helyreáll, ami károsíthatja az összes mellékberendezést.

⑥ Tágulási tartály: Melegvíz- és melegvíz-tároló rendszerekben használják, ahol a nyomás emelkedhet a folyadékhő miatt, és elnyeli a túlnyomást.

nyomásszabályozás

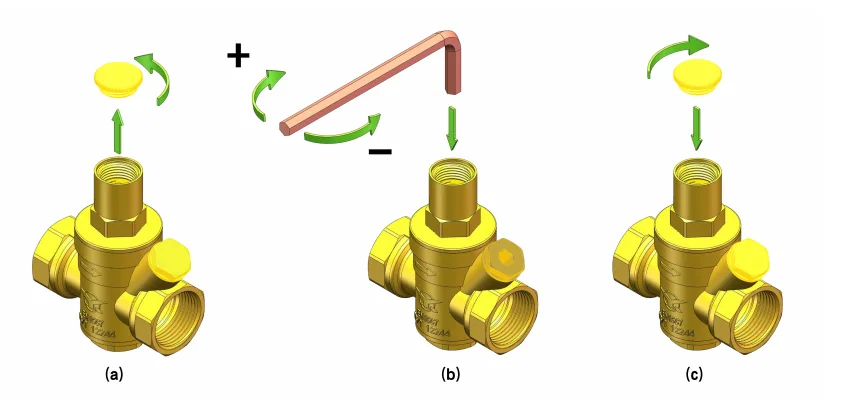

A nyomáscsökkentő szelep kimeneti nyomása gyárilag 3 bar-ra van beállítva; az alsó nyomás a következő módszerekkel állítható be:

1.Zárja el a nyomáscsökkentő szelep mögötti elzárószelepet

2. Csavarja le a műanyag kupakot az óramutató járásával ellentétes irányba

3. Helyezzen be egy imbuszkulcsot a nyomáscsökkentő szelep beállító sapkájába a beállításhoz: forgassa el az óramutató járásával megegyező irányba a nyomás növeléséhez, az óramutató járásával ellentétes irányba a nyomás csökkentéséhez (b ábra)

4. A nyomáscsökkentő szelep nyomásmérőjén megjelenő nyomásérték a beállított utánfutó nyomás

5.A beállítás befejezése után húzza meg a műanyag kupakot az óramutató járásával megegyező irányba

A zaj vagy kavitációs jelenségek előfordulásának elkerülése érdekében javasolt a bemeneti-kimeneti nyomáscsökkentési arányt 2,5 alatt tartani. Például, ha a szükséges kimeneti nyomás 4 bar, a bemeneti nyomás nem haladhatja meg a 10 bar-t. Ha szükséges, fontolja meg további nyomáscsökkentő szelepek soros beszerelését a kívánt nyomáscsökkentés fokozatos elérése érdekében.

Hibaelhárítás

① A melegvíz-vezetékekbe vagy melegvíz-tároló rendszerekbe szerelt nyomáscsökkentő szelepeknél a nyomás megnövekszik. Ez azért fordul elő, mert a víz felmelegítése növeli a nyomást, és amikor nincs vízfogyasztás, a nyomáscsökkentő szelep zárt állapotban van, megakadályozva a felgyülemlett nyomás "elengedését".

Megoldás: Szereljen fel egy tágulási tartályt a melegvíz-bemenet és a nyomáscsökkentő szelep közé, hogy elnyelje a megnövekedett nyomást.

② Inkonzisztens az utánfutó nyomás a beállított nyomásértékkel. Rossz vízminőségű területeken a nyomáscsökkentő szelepen átáramló szennyeződések könnyen felhalmozódhatnak a szelepülék és a dugattyú között, megakadályozva a szelep teljes zárását. Ez lehetővé teszi, hogy a felfelé irányuló nyomás beszivárogjon az alsó oldalra, ezáltal növelve a lefelé irányuló nyomást.

Megoldás: Szereljen be egy szűrőt a nyomáscsökkentő szelep elé, és végezzen rendszeres tisztítást.
