Kazánbiztonsági Csoport

A Boiler Safety Group egy integrált, kritikus egység, amely a melegvíz-kazánrendszerek átfogó védelmét és működési vezérlését biztosítja. Elsődleges funkciója három alapvető biztonsági mechanizmust egyesít: nyomáscsökkentő szelep, amely automatikusan kiengedi a túlnyomást és megakadályozza a katasztrofális túlnyomás kialakulását; nyomásmérő a rendszernyomás valós idejű vizuális megfigyelésére; és egy egyedülálló kombinált szelep, amely további funkciókat, például áramlásszabályozást, visszacsapó szelepet vagy töltőszelepet integrál a biztonságos vízszint fenntartása és a visszaáramlás megakadályozása érdekében. Ez az integrált egység biztosítja a rendszer biztonságát, a működési stabilitást és a szigorú fűtési előírások betartását, védve a károsodástól és a veszélyes körülményektől a kereskedelmi és lakossági kazánberendezésekben.

A termék jellemzői és alkalmazása

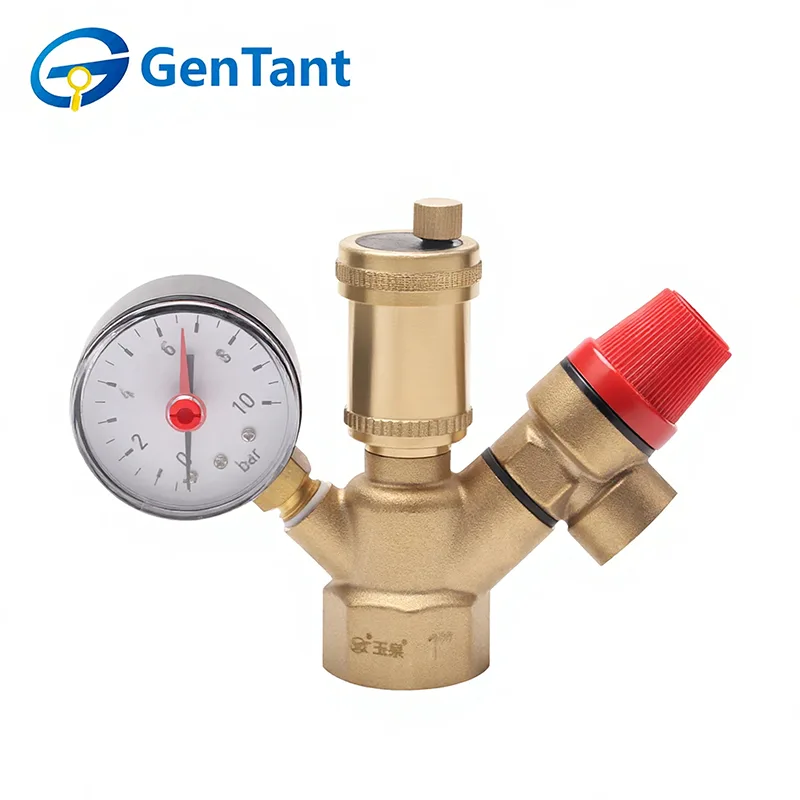

A Boiler Safety Group 1 egy integrált védelmi egység az autonóm fűtési és használati melegvíz (HMV) rendszerekhez (10 bar-ig). Három kritikus funkciót egyesít egyetlen sárgaréz testben, hogy biztosítsa a működési stabilitást.

Nyomásvédelem: A beépített biztonsági szelep automatikusan kiengedi a vizet, ha a nyomás meghaladja a beállított határértéket, megakadályozva a tartály vagy a cső felszakadását.

Levegő eltávolítás: Az automatikus légtelenítő folyamatosan elvezeti a gázokat, megakadályozva a "légzárakat", a zajt és a belső korróziót.

Felügyelet: A beépített manométer valós idejű vizuális követést biztosít a rendszernyomásról.

Zárt hurkú fűtési és melegvíz-rendszerekben használják, megvédi a kazánokat és a közvetett vízmelegítőket a hőtágulástól. Elengedhetetlen a biztonság fenntartásához a független gáz-, elektromos vagy szilárd tüzelésű hőforrással rendelkező magánházakban.

Termékparaméter (specifikáció)

Műszaki előírás

Névleges nyomás, MPa: 1,0

Tesztnyomás, MPa: 1,5

Üzemi hőmérséklet a csővezetékben: +120 °C-ig

Csatlakozás mérete, hüvelyk: 1

Biztonsági szelep beállítási nyomás, bar: 3,0

Minimális üzemi közegnyomás, bar: 0,05

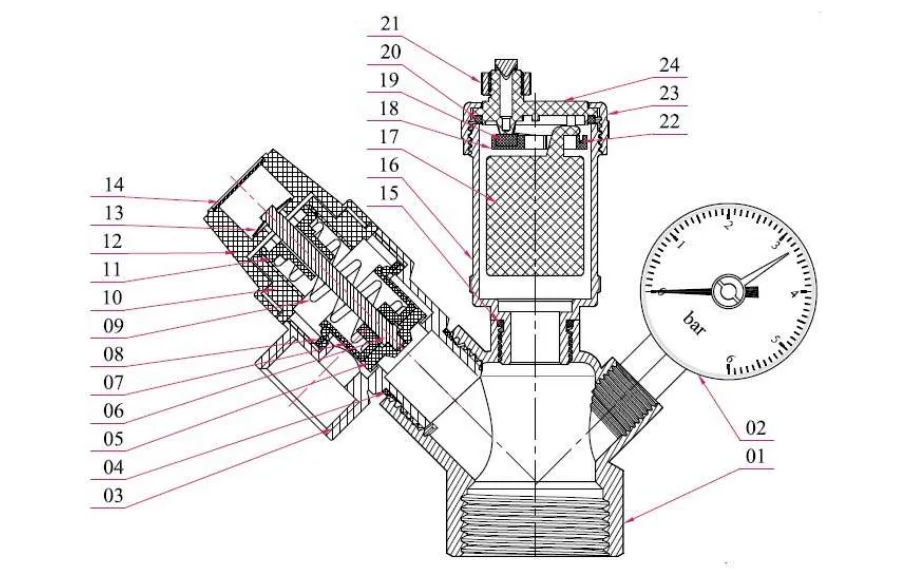

Anyag összetétele

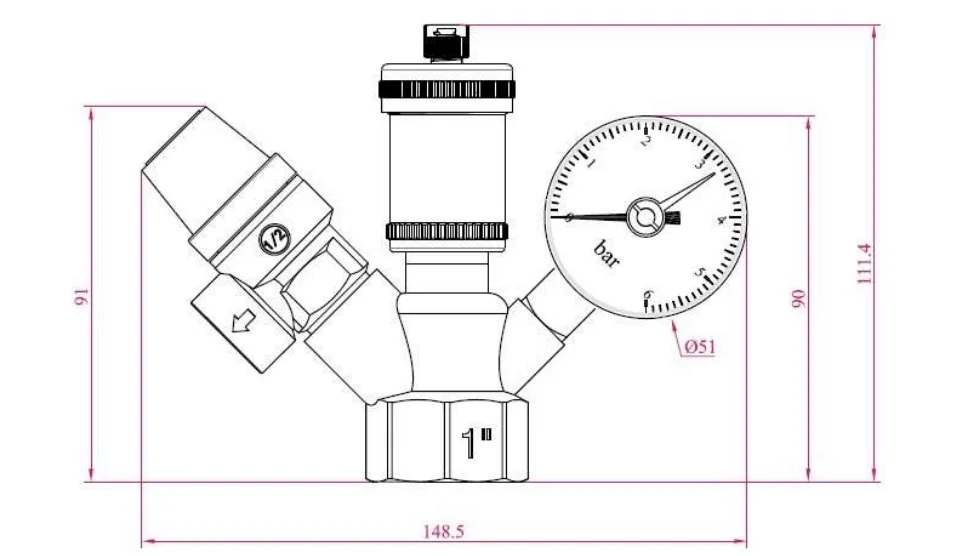

Termék mérete

Működési elv

A Boiler Safety Group 1 automatizált "figyelőkutyaként" működik a fűtési rendszerben. Üzembe helyezéskor az automatikus szellőző azonnal megkezdi a visszatartott gázok kiürítését, hogy biztosítsa a hatékony keringést és megakadályozza a korróziót.

Normál működés közben a manométer folyamatos diagnosztikát biztosít: az alacsony értékek szivárgásra vagy a tágulási tartály meghibásodására utalnak, míg a magas értékek túlmelegedésre vagy gőzképződésre figyelmeztetnek. Vészhelyzetben, ha a nyomás eléri a 3 bar határértéket, a biztonsági szelep azonnal működésbe lép, és a felesleges folyadékot kiüríti, hogy megakadályozza a katasztrofális cső- vagy kazánszakadást.

Beépítési és kezelési útmutató

Elhelyezés: Az 1. biztonsági csoport kazánját közvetlenül a hőtermelő vagy kazán kimenetére szerelje fel.

Tiszta útvonal: Győződjön meg arról, hogy nincs elzárószelep a Biztonsági csoport és a védett egység közötti csöveken.

Tájolás: Szerelje fel az egységet úgy, hogy a szellőzőnyílás és a biztonsági szelep tökéletesen függőlegesen álljon. A nyomásmérőt úgy helyezze el, hogy az a kezelő számára jól látható legyen.

Telepítés előtti ellenőrzés: Telepítés vagy bármilyen eltávolítás előtt ellenőrizze, hogy a csővezetékrendszer teljesen nyomásmentes-e.

Üzemeltetési és biztonsági követelmények

Működési határok: A biztonsági csoportot csak az ebben a kézikönyvben meghatározott hőmérséklet- és nyomástartományokban (max. 1,0 MPa / 10 bar) használja.

Megelőző karbantartás: A biztonsági szelep orsójának beszorulásának elkerülése érdekében manuálisan ellenőrizze a szelepet legalább havonta egyszer. Végezze el ezt a tesztet a szelep fogantyújának az óramutató járásával megegyező irányba történő elforgatásával, amíg határozott kattanást nem hall.

Biztonsági előírás: Soha ne használja a Biztonsági csoportot olyan rendszerekben, amelyek névleges maximális nyomása meghaladja az 1,0 MPa-t.
