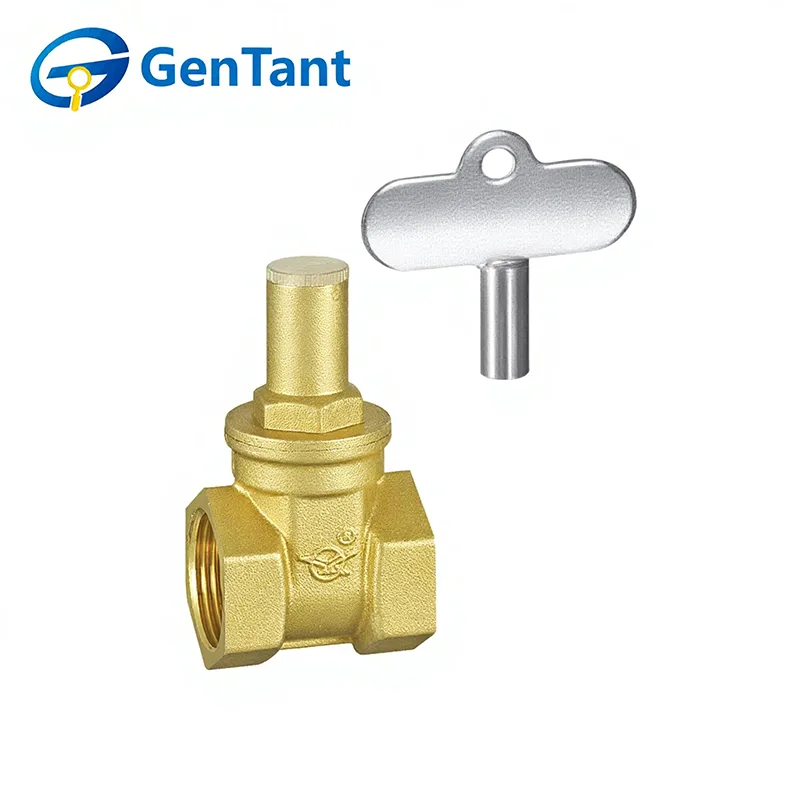

Háromszög zárható tolózár

A háromszögben zárható tolózár egy speciális áramlásszabályozó eszköz, amelyet a csővezetékrendszerek biztonságos leválasztására terveztek. Alapvető funkciója, hogy lehetővé tegye vagy teljesen blokkolja a folyadék áramlását az ék alakú kapu lineáris mozgásán keresztül, míg az integrált háromszög alakú reteszelő mechanizmus lehetővé teszi a szelep helyzetének (nyitva vagy zárva) biztosítását egy lakattal. Ez megakadályozza a jogosulatlan vagy véletlenszerű működést, biztosítva a kritikus rendszerbiztonságot, a karbantartáshoz való ellenőrzött hozzáférést és a pontos áramláskezelést olyan alkalmazásokban, ahol az üzembiztonság elengedhetetlen, például a közművekben, a kereskedelmi épületek szolgáltatásaiban és az ipari folyamatokban.

A termék jellemzői és alkalmazása

A háromszögletű zárható tolózár biztonságos be-/ki vezérlésre szolgál víz- és közművezeték-rendszerekben. Tartós szeleptesttel és háromszög alakú kulcsos zárszerkezettel rendelkezik, amely megakadályozza a jogosulatlan működést és a beavatkozást. Teljesen nyitott állapotban minimális áramlási ellenállást és megbízható tömítési teljesítményt kínál. Ezt a szelepet széles körben használják települési vízhálózatokban, épületgépészetben, HVAC-rendszerekben és ipari csővezetékekben, ahol biztonságra, ellenőrzött hozzáférésre és megbízható szigetelésre van szükség.

Termék paraméter

Műszaki előírás

① Kiváló minőségű rézanyagból készült vörös sajtolás és melegkovácsolási eljárásokkal.

② A háromszög alakú zárható tolózár olyan közegekkel működik, mint a víz, az olaj és a gáz.

③ Üzemi hőmérséklet: -10°C ≤ t ≤ 120°C.

④ Maximális megengedett üzemi nyomás (PN): 16 bar.

Menetcsatlakozás típusa

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2”)

Anyag összetétele

Szelepház, motorháztető, kapu: HPb59-1

Tömítőelem: EPDM

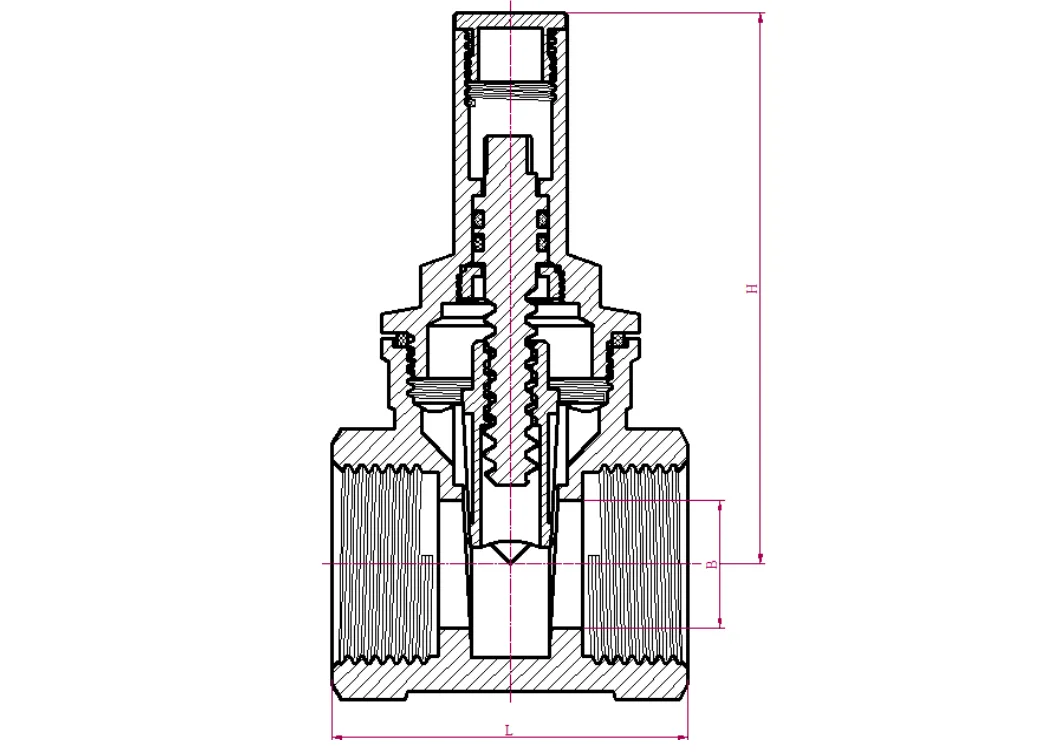

Termék mérete

Telepítési útmutató

1.1 Menetes tolózáraknál ügyeljen arra, hogy a kapu teljesen zárt helyzetben legyen a beszerelés és a meghúzás során. A tömítőanyagoknak, például a PTFE-szalagnak tisztának és törmelékmentesnek kell lennie.

1.2 Menetes tolózárak felszerelésekor ügyeljen arra, hogy a cső merőleges legyen a szeleptest homlokfelületére. Meghúzás közben csak a hatszögletű vagy nyolcszögletű részt fogja meg a menettel azonos oldalon – ne fogja meg az ellenkező hat- vagy nyolcszögletű részt. A beépítési nyomaték nem haladhatja meg az 50 N·m-t DN15 és DN20 esetén, és nem haladhatja meg a 70 N·m-t DN25 esetén, hogy elkerülje a szeleptest deformálódását vagy a működési zavarokat.

1.3 Menetes tolózár csővégre csatlakoztatásakor a belső menet lehet kúpos vagy párhuzamos, de a külső menetnek kúpos csőmenetnek kell lennie. Ennek be nem tartása a csatlakozás meglazulásához és szivárgáshoz vezethet.

1.4 Ez a pont megismétli az 1.3 szakaszban foglalt követelményt: a belső menetek lehetnek kúposak vagy párhuzamosak, míg a külső meneteknek kúposnak kell lenniük, hogy megakadályozzák a laza csatlakozásokból származó szivárgást.

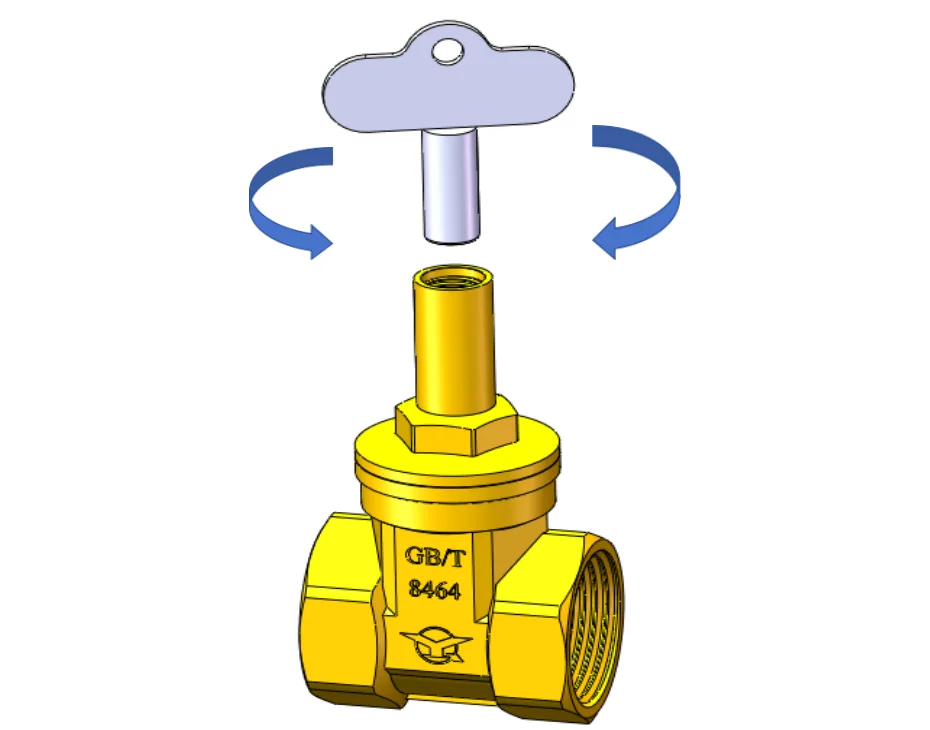

1.5 A háromszögben zárható tolózár működtetése: forgassa az óramutató járásával megegyező irányba a záráshoz és az óramutató járásával ellentétes irányba a nyitáshoz. Ne használjon további szerszámokat vagy túlzott erőt, mert ez károsíthatja a szelep szerkezetét.

1.6 Javasoljuk, hogy a szelepet csak teljesen nyitott vagy teljesen zárt helyzetben használja az élettartam meghosszabbítása érdekében. A szelepet nem szabad részben kinyitni fojtás céljából, és nem szabad végszelepként használni.
