Hosszú szárú visszacsapó szelep

A hosszú szárú visszacsapó szelep egy speciális visszacsapó szelepváltozat, amelyet arra terveztek, hogy megakadályozza a folyadék visszaáramlását a hidraulikus fűtési vagy hűtőkörökben, például padlófűtési rendszerekben vagy radiátorhurokban. Elsődleges funkciója az egyirányú áramlás biztosítása, lehetővé téve a fűtött vagy hűtött víz keringését a kívánt irányba, miközben automatikusan bezárul, hogy megakadályozza a visszirányú áramlást, amely megzavarhatja a rendszer egyensúlyát és hatékonyságát. A meghatározó "hosszú szárú" kialakítás egy meghosszabbított szeleptesttel rendelkezik, amely lehetővé teszi közvetlenül az elosztócső nyílásába vagy mélyen beállított csatlakozási pontba történő beépítést. Ez biztonságos, integrált illeszkedést biztosít, és megkönnyíti a karbantartáshoz való hozzáférést, így elengedhetetlen a hidraulikus leválasztás és a konzisztens hőteljesítmény fenntartásához a modern HVAC rendszerekben.

A termék jellemzői és alkalmazása

A hosszú szárú visszatérő szelepek hosszúkás testet tartalmaznak, amely megkönnyíti a folyadékok visszatérő áramlását a süllyesztett vagy szigetelt rendszerekben. Elsődleges jellemzőjük a kiterjesztett hatótáv, amely lehetővé teszi a biztonságos telepítést vastag válaszfalakon keresztül, miközben a beállító port hozzáférhető marad. Széles körben alkalmazzák a padlófűtési elosztókban és a napkollektoros körökben, ahol szabályozzák a víz visszatérését a hőforrásba, biztosítva a kiegyensúlyozott nyomást és az optimális hőhatékonyságot a teljes körben.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz

Üzemi hőmérséklet: -10°C ≤ T ≤ 100°C

A menet megfelel az ISO 228 szabványnak

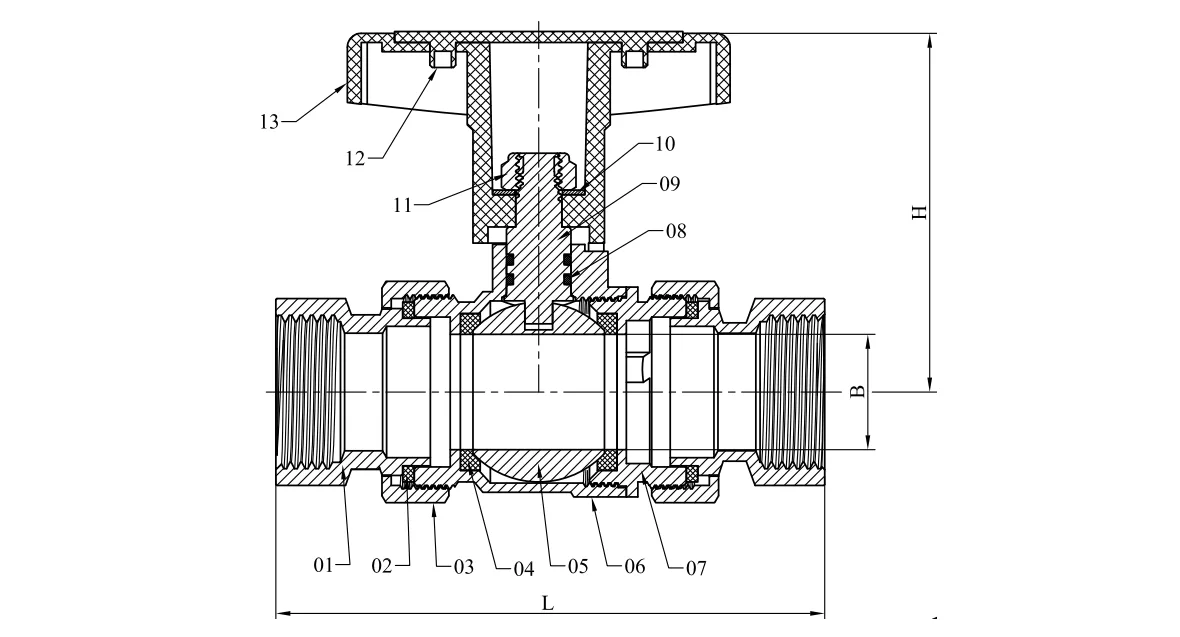

Női-női szál

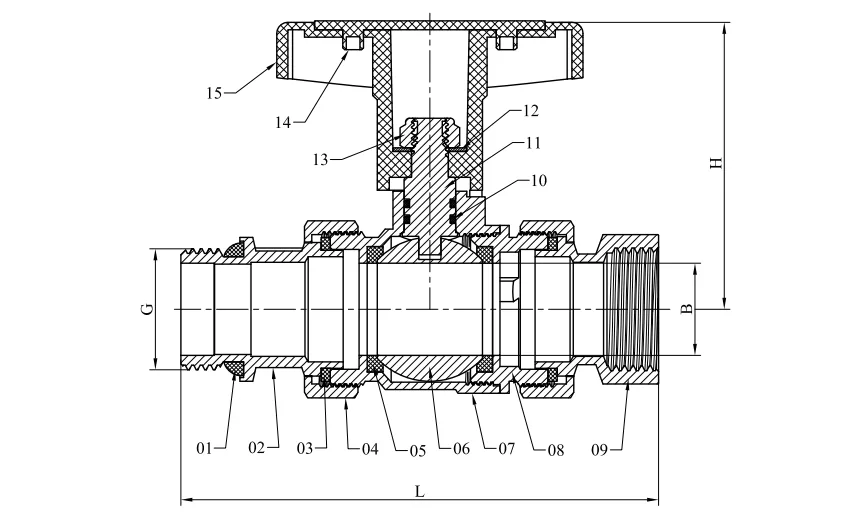

Férfi-nő szál

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Telepítés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

Kezelési útmutató

A hosszú szárú visszacsapó szelepek kézi működtetésűek. Fordítsa el a fogantyút az óramutató járásával ellentétes irányba a nyitáshoz és az óramutató járásával megegyező irányba a záráshoz.

Ellenőrzés és karbantartás

1. A rutinszerű ellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos ciklusos átkapcsolásától a nyitott állapotból a zárt állapotba.

2. Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.
