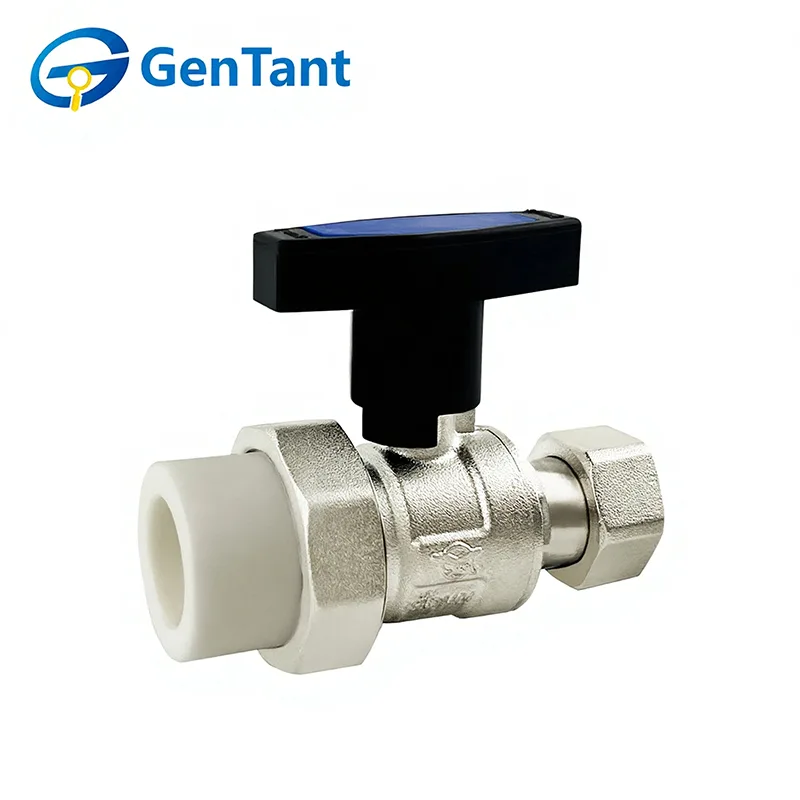

PPR Union hosszúszárú golyósszelep

A PPR Union Long Shank Ball Valve egy speciális, többfunkciós alkatrész, amelyet polipropilén véletlenszerű kopolimer (PPR) csőrendszerekhez terveztek. Funkciója kettős: megbízható, negyedfordulatú be-/kikapcsoló szelepként szolgál a folyadékáramláshoz szabványos golyós mechanizmust alkalmazva, integrált csatlakozó csatlakozásai meghosszabbított szárral pedig jelentős beépítési és karbantartási előnyöket biztosítanak. A "hosszú szár" kialakítás a kezelőkart távolabb helyezi el a csőtől, így szigetelés vagy falburkolat után is könnyű hozzáférést biztosít. A csatlakozóvégek lehetővé teszik a szelep beszerelését vagy eltávolítását a fő PPR vezeték elvágása nélkül, ami elengedhetetlenné teszi a rendszer leválasztásához, szervizeléséhez, valamint a lakossági vízvezetékek, sugárzó fűtés és szoláris vízrendszerek módosításához.

A termék jellemzői és alkalmazása

A PPR Union hosszú szárú golyósszelepek levehető csatlakozócsuklóval és hosszúkás testtel rendelkeznek, amely lehetővé teszi a könnyű karbantartást a cső elvágása nélkül. Elsődleges jellemzőjük a hibrid konstrukció, amely egyesíti a sárgaréz tartósságát a PPR hőfúziós kényelmével. Széles körben alkalmazzák rejtett vízvezeték-hálózatokban és lakossági vízrendszerekben, ahol a szelepek a falak mögé süllyesztettek, megbízható, hozzáférhető elzárási pontot biztosítva a hosszú távú szolgáltatáshoz.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz

Üzemi hőmérséklet: -10°C ≤ T ≤ 100°C

A menet megfelel az ISO 228 szabványnak

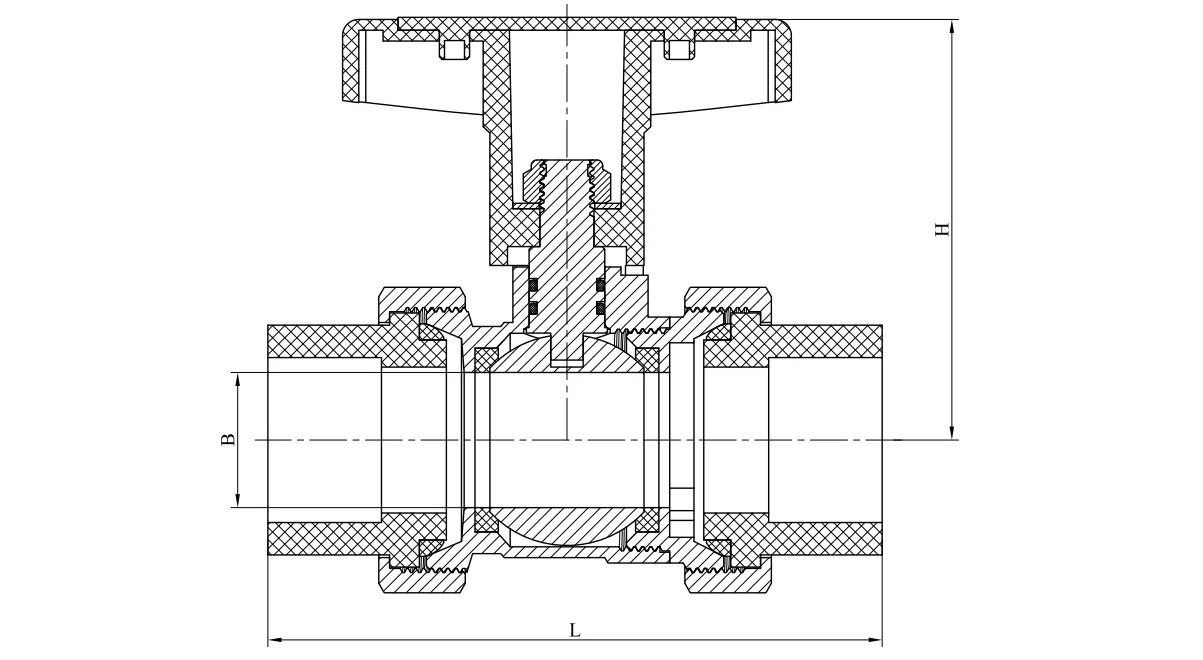

Termék mérete

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Beszerelés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

Használati útmutató

A PPR Union hosszúszárú golyósszelepek kézi működtetésűek. Fordítsa el a fogantyút az óramutató járásával ellentétes irányba a nyitáshoz és az óramutató járásával megegyező irányba a záráshoz.

Ellenőrzés és karbantartás

1. A rutinellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos, nyitott állapotból zárt állapotba állítása mellett.

2.Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.
