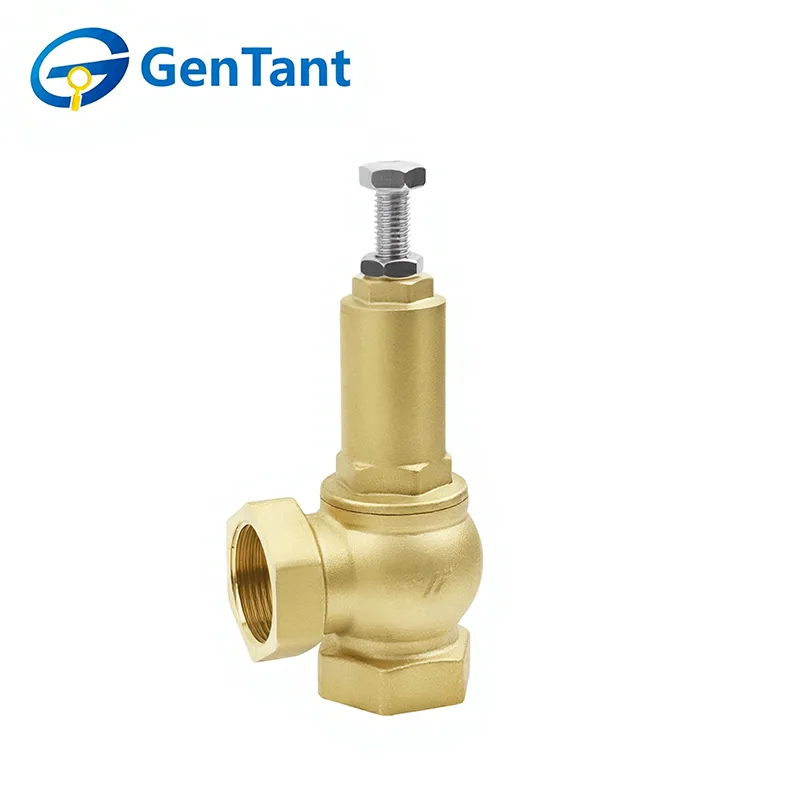

A bypass biztonsági szelep kritikus túlnyomás elleni védelmet nyújt azáltal, hogy automatikusan nyit egy előre beállított nyomáson, hogy elterelje a felesleges áramlást. Precíz kalibrációval, robusztus felépítéssel a nagy megbízhatóság érdekében, és hamisításbiztos beállítással rendelkezik az állandó biztonsági teljesítmény érdekében.
A bypass biztonsági szelep elengedhetetlen a szivattyúk, hőcserélők és kazánok védelméhez HVAC rendszerekben, ipari folyamatokban és tűzvédelmi körökben. Megakadályozza a károsodást a hirtelen áramlásváltozások, rendszerindítások vagy nyomáslökések során, biztosítva a működés folytonosságát és a berendezés hosszú élettartamát.
Műszaki előírás
|
Megnevezés / Név |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
Maximális üzemi nyomás (bar) |
16 |
|||||||
|
Alkalmazható üzemi hőmérséklet (°C) |
-10-180 |
|||||||
|
Állítható nyomástartomány (bar) |
1-12 |
|||||||
|
Gyárilag beállított nyomás (bar) |
3 |
|||||||
|
Hajlítási ellenállás értéke (N.m) |
105 |
225 |
340 |
475 |
610 |
1100 |
1550 |
1900 |
Áramlási paraméterek
|
Víznyomás (bar) |
Vízáramlás (m³/h) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |

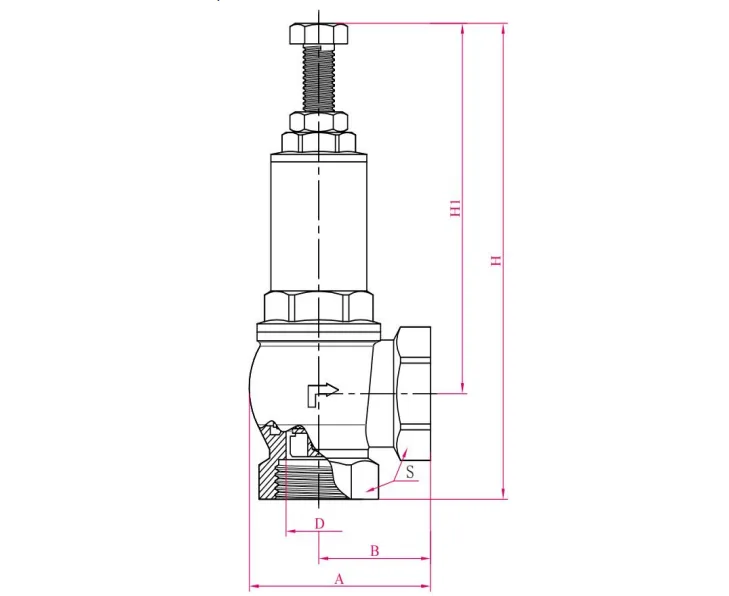

Termék mérete
|
Műszaki adatok |
D |
A |
B |
H1 |
H |
S |
Súly |
|
1/2" |
Ø16 |
50 |
31.5 |
87.5 |
112 |
28 |
323g |
|
3/4" |
Ø20 |
60.5 |
38 |
109 |
141 |
34 |
543g |
|
1" |
Ø25 |
69 |
42.5 |
126 |
162 |
40.5 |
772g |
|
1 1/4" |
Ø30 |
82 |
52 |
135 |
180 |
50 |
1215 g |
|
1 1/2" |
Ø37 |
93 |
58 |
160 |
209 |
56 |
1785 g |
|
2" |
Ø43 |
111.5 |
71 |
190 |
248 |
68 |
2675 g |
|
2 1/2" |
Ø60 |
137 |
85 |
227.5 |
293.5 |
85 |
4808g |
|
3" |
Ø72 |
153.5 |
94.5 |
261 |
338 |
98 |
6645 g |

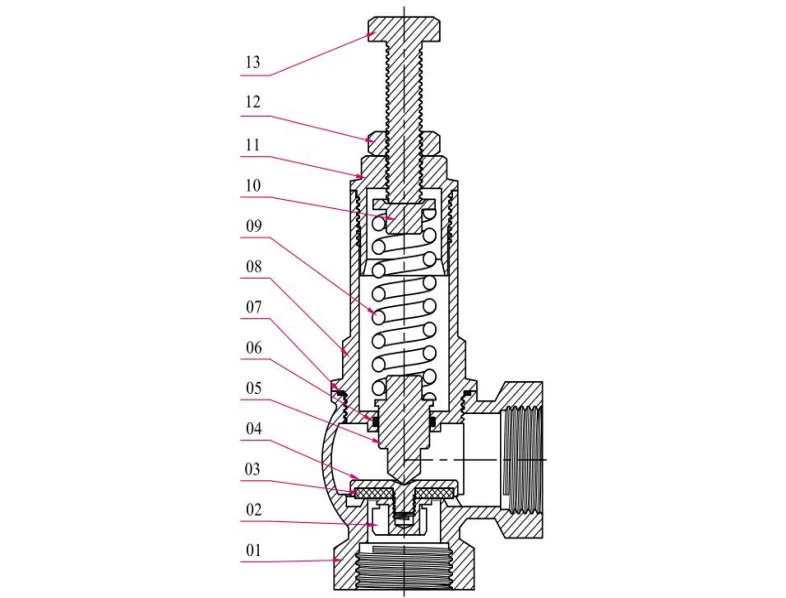

Szerkezet
|
Cikkszám |
Termék neve |
Anyag |
|
1 |
Szeleptest |
HPb59-1 |
|
2 |
Vízpréslap betét |
HPb59-1 |
|
3 |
Lapos alátét / tömítés |
FPM |
|
4 |
Vízpréslap |
HPb59-1 |
|
5 |
Szelepmag / orsó |
HPb59-1 |
|
6 |
O-gyűrű |
EPDM |
|
7 |
Tömítőgyűrű/tömítés |
PTFE |
|
8 |
Adapter / Mellbimbó |
HPb59-1 |
|
9 |
Tavaszi |
65 Mn (mangánacél) |
|
10 |
Rugós rögzítőlemez |
HPb59-1 |
|
11 |
Adapter sapka / fedél |
HPb59-1 |
|
12 |
Dió |
S304 |
|
13 |
Csavar / csavar |
S304 |
A biztonsági szelep egy speciális szeleptípus, amelynek nyitó- és záróelemeit külső erő tartja zárva. Ha a berendezésben vagy csővezetékben a közeg nyomása egy meghatározott érték fölé emelkedik, az megakadályozza, hogy a csőben vagy berendezésben a közegnyomás túllépje ezt az értéket azáltal, hogy a közeget a rendszeren kívülre üríti. A biztonsági szelepek az automata szelepek kategóriájába tartoznak, és elsősorban kazánokon, nyomástartó edényeken és csővezetékeken alkalmazzák a nyomás szabályozására, hogy az ne haladja meg a beállított határértéket, létfontosságú védő szerepet tölt be a személyi biztonság és a berendezések működése szempontjából.
Megjegyzés: A biztonsági szelepeket használat előtt nyomáspróbának kell alávetni.
A biztonsági szelep felszerelése előtt a csővezetéket alaposan meg kell tisztítani és át kell öblíteni. Ez arra vonatkozik, hogy a biztonsági szelep megfelelően működik-e és teljesíti-e a rendeltetését, miközben közvetlenül befolyásolja működési teljesítményét, tömítési teljesítményét és áramlási sebességét.
A biztonsági szelep beépítési helyzete
A biztonsági szelep beépítési helyzetének kiválasztásakor a következő problémákat kell figyelembe venni:
1.1 A biztonsági szelepet függőlegesen kell felszerelni a védett rendszer vagy berendezés nyomásra leginkább érzékeny pontjára, például a kazán tetejére;
1.2 A biztonsági szelepet olyan helyre kell felszerelni, amely megkönnyíti a szétszerelést, valamint az időszakos ellenőrzést és karbantartást;
Biztonsági szelep bemeneti csövek felszerelése
A biztonsági szelepet célszerű függőlegesen és közvetlenül a kazán csatlakozócsövére szerelni, további beömlőcsövek nélkül. Ha bemeneti csővezetéket kell használni, annak belső átmérője nem lehet kisebb, mint a biztonsági szelep bemeneti átmérője, és a lehető legrövidebbnek kell lennie, hogy csökkentse a csővezeték ellenállását és a biztonsági szelep nyomatékereje által a kazán csatlakozására kifejtett nyomatékot.
Biztonsági szelep nyomócsövek szerelése
A nyomócsövek biztonsági szelep teljesítményére gyakorolt hatásának minimalizálása érdekében a telepítés során a következő pontokat kell figyelembe venni:
3.1 A nyomócső belső átmérőjének nagyobbnak kell lennie, mint a biztonsági szelep kimeneti átmérője, hogy elkerülje a túlzott ellennyomást, amely befolyásolná a biztonsági szelep működését;
3.2 A csővezetéket megfelelően alá kell támasztani, hogy a csővezeték feszültsége (beépítési feszültség és hőfeszültség) ne kerüljön a biztonsági szelepre, ami befolyásolná a biztonsági szelep teljesítményét;
3.3 Elvileg jobb, ha minden biztonsági szelep külön nyomócsövet használ. Ha két vagy több biztonsági szelep közös gyűjtőcsövön (gyűjtőcső) osztozik, a gyűjtőcsőnek elegendő kiömlőfelülettel kell rendelkeznie, és az áramlási irány változásának ott, ahol a nyomócső belép a gyűjtőcsőbe, a lehető legkisebbnek kell lennie;
3.4 A nyomócsőben megfelelő leeresztő lyukakkal kell rendelkezni, hogy megakadályozzák az eső, hó, kondenzvíz stb. felhalmozódását a nyomócső belsejében;
3.5 Nem indokolt, hogy a nyomócső súlyát a biztonsági szelep kimeneti leágazó csöve viselje; ehelyett egy erre a célra kialakított tartószerkezettel kell alátámasztani, amelynek meg kell akadályoznia a csővezeték elmozdulását vagy rezgését a biztonsági szelep kisülésekor fellépő reakcióerő miatt.
A cégünk által biztosított biztonsági szelepeket szobahőmérsékleten, szabvány előírások szerint teszteljük (a gyárilag beállított nyomás 3 bar). A biztonsági szelep tényleges működési állapota és a szobahőmérséklet-beállítás között azonban hőmérséklet-különbség van, ami a beállított nyomás (nyitási nyomás) eltérését eredményezi a szobahőmérséklet-beállítás és a tényleges üzemi állapot között. Emiatt a jelentős hőmérséklet-különbséggel rendelkező biztonsági szelepeket a helyszínen melegen kell szabályozni. A beállítási tartalom általában magában foglalja a beállított nyomás (nyitási nyomás) és a nyomónyomás beállítását.
A beállított nyomás és a nyomónyomás beállítása

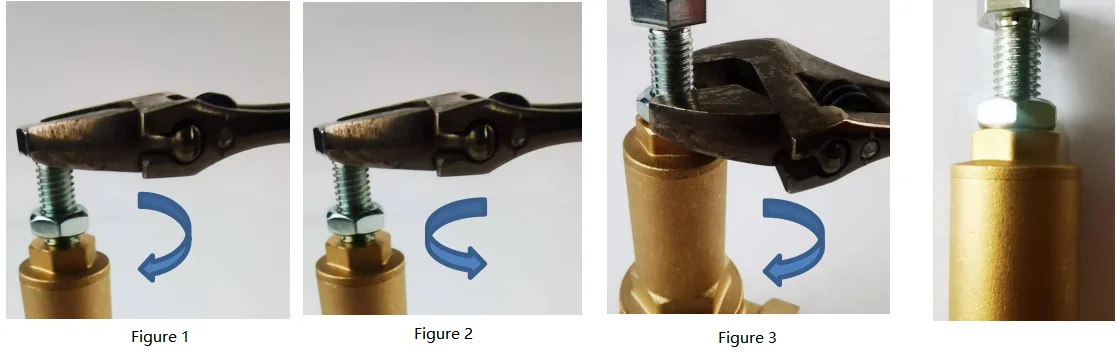

Lazítsa meg az anyát; a rugó meghatározott üzemi nyomástartományán belül forgassa el a csavart a rugó összenyomási mértékének megváltoztatásához és a nyitási nyomás beállításához. Beállításkor először lassan növelje meg a biztonsági szelep bemeneti nyomását, hogy a szelep kétszer kinyíljon. Ha a nyitási nyomás túl alacsony (először csökkentse a szelep bemeneti nyomását), forgassa el a beállító csavart az óramutató járásával megegyező irányba (1. ábra). Ha a nyitási nyomás túl magas, forgassa el a beállító csavart az óramutató járásával ellentétes irányba (2. ábra). Miután beállította a kívánt nyitónyomást, húzza meg az anyát (3. ábra).
