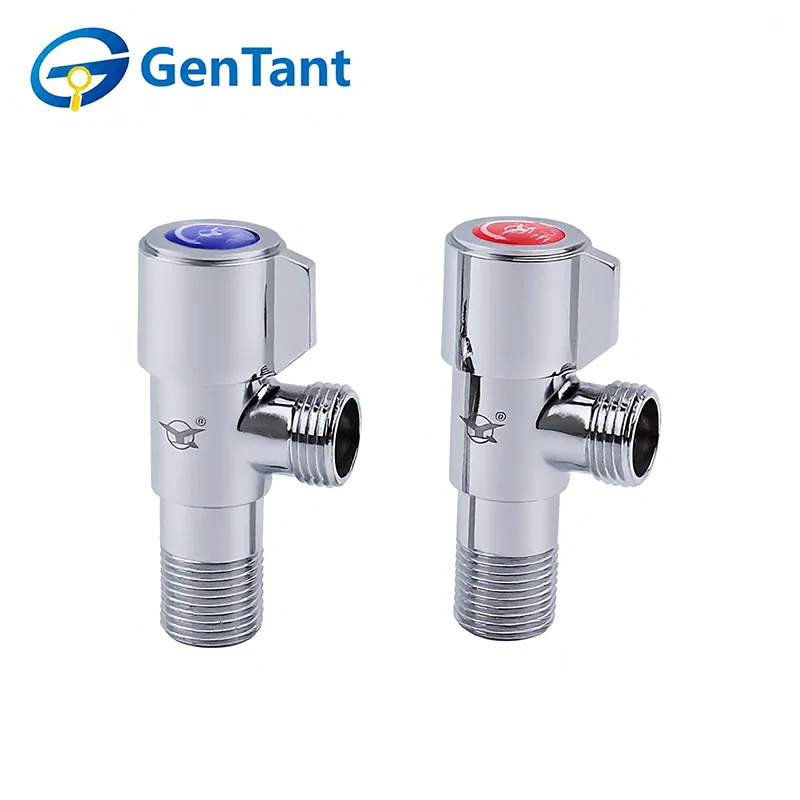

Negyedfordulatú szögszelep

A negyedfordulatú szögszelepeket széles körben használják a folyadék- és gázvezérlő rendszerekben az áramlás gyors nyitására vagy leállítására, egyszerű 90 fokos elforgatással, gyors reakciót, megbízható tömítést és egyszerű kezelést biztosítva. A ferde test kialakítása lehetővé teszi a hatékony telepítést korlátozott helyeken, és segít megváltoztatni az áramlási irányt, miközben megőrzi a stabil teljesítményt.

A termék jellemzői és alkalmazása

A negyedfordulatú szögszelepek golyósüléses mechanizmussal rendelkeznek, amely lehetővé teszi az áramlás azonnali elzárását egy egyszerű 90 fokos elforgatással. Elsődleges jellemzőjük a 90 fokos tájolás, amely leegyszerűsíti a fali csövek és a rugalmas tömlők csatlakoztatását szűk helyeken. Széles körben alkalmazzák lakossági fürdőszobákban és konyhákban WC-k, mosogatók és csaptelepek számára. A tartós sárgaréz test és a megbízható tömítés tartós, szivárgásmentes megoldást biztosít a szerelők számára.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,0 MPa

Munkaközeg: víz, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -10°C ≤ T ≤ 90°C

A menet megfelel az ISO 228 szabványnak

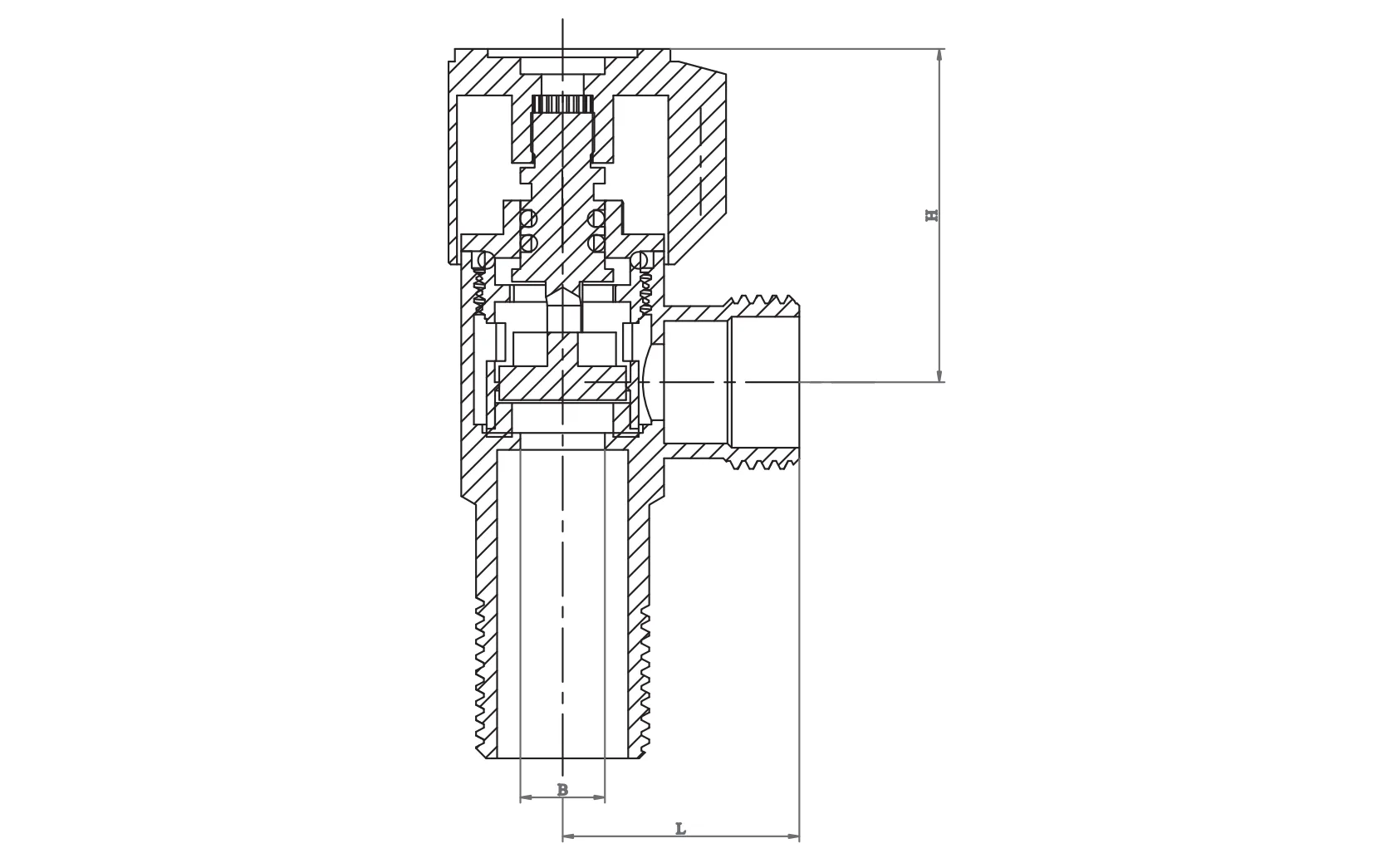

Termék mérete

Telepítési útmutató

Professzionális szerelés: A negyedfordulatú szögszelepeket minősített gáztechnikusnak kell beszerelnie. Győződjön meg arról, hogy a gázellátás el van zárva, és a munkaterület jól szellőztetett.

Menet integritása: Csak gázzal védett PTFE szalagot (általában sárga) vagy speciális csőadalékot használjon. Tömítőanyagot csak a külső menetekre vigyen fel, ügyelve arra, hogy ne kerüljön felesleges anyag a szelepházba, ami elzárja a tömítést.

Nyomatékszabályozás: Használjon megfelelő csavarkulcsot a csőhöz legközelebb eső szelepvégen. Ne húzza meg túlságosan, mert a túlzott erő megrepedhet a szelepházon, vagy károsíthatja a belső ülékeket, ami veszélyes szivárgáshoz vezethet.

Szivárgásvizsgálat: A telepítés után soha ne használjon lángot a szivárgás ellenőrzésére. Vigyen fel tanúsított szivárgásérzékelő oldatot vagy szappanos vizet az összes illesztésre; buborékok szivárgást jeleznek, amelyet azonnal ki kell javítani.

Kezelési útmutató

Funkció: A negyedfordulatú szögszelepek csak be- és kikapcsolásra szolgálnak. Teljesen nyitott vagy teljesen zárt helyzetben kell maradniuk. A részleges nyitás az ülés erózióját és a tömítés meghibásodását okozhatja.

Fogantyú helyzete: A fogantyú vizuális jelzőként szolgál. Ha a fogantyú párhuzamos a csővel, a szelep NYITVA van; ha merőleges, akkor ZÁRVA van.

Kézi működtetés: Ezeket a szelepeket kézi működtetésre tervezték. Ne használjon szerszámokat vagy „csalórudakat” a fogantyú elfordításához. Ha egy szelepet nehéz működtetni, valószínűleg ki kell cserélni.

Ellenőrzés és karbantartás

Időszakos ellenőrzések: Évente legalább kétszer ellenőrizze a negyedfordulatú szögszelepeket, hogy nincs-e benne korrózió, fogantyúsérülés vagy gázszag. Rendszeresen forgassa a szelepet (nyitás/zárás), hogy biztosítsa a golyó beszorulását.

Nem kell szétszerelni: A kritikus biztonsági tűréshatárok miatt ne kísérelje meg szétszerelni vagy megjavítani a gázszelep belső alkatrészeit. Ha a szelep szivárog vagy nem zár el, azonnal cserélje ki a teljes egységet.

Környezet: A szelep területét tartsa mentesen a korrozív vegyszerektől vagy a nagy nedvesség felhalmozódásától, amelyek idővel tönkretehetik a sárgaréz testet vagy a szár tömítését.

Vészhelyzeti protokoll: Gázszivárgás esetén azonnal zárja el a felső főszelepet, evakuálja a területet, és lépjen kapcsolatba a mentőszolgálattal.
