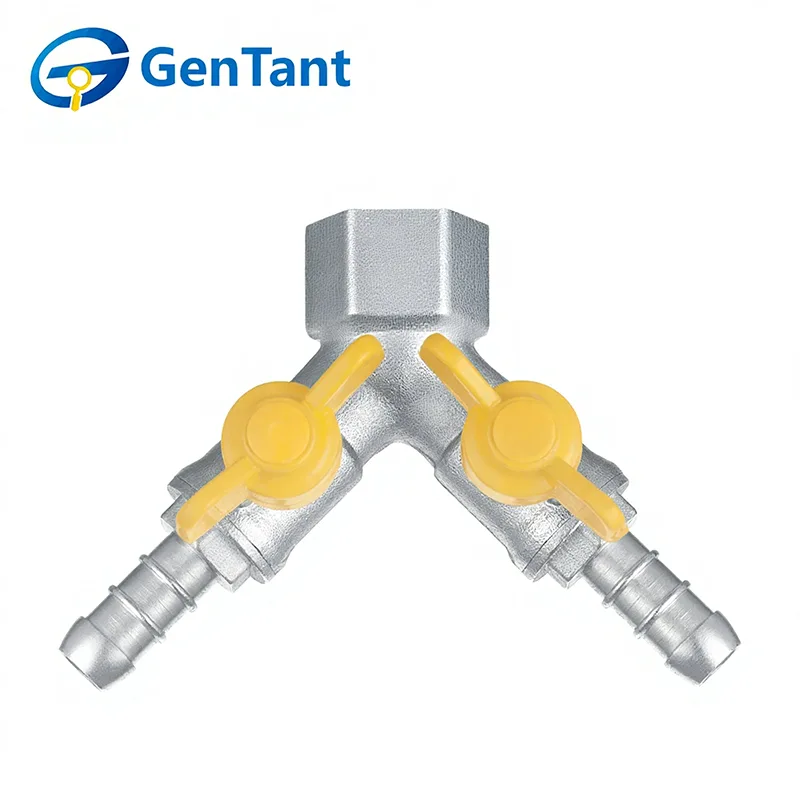

Y alakú váltószelep

Az Y-alakú váltószelepek fontos áramlásszabályozó alkatrészek, amelyeket arra terveztek, hogy a folyadék- vagy gázáramlást irányítsák, megosztják vagy kombinálják a csővezetékrendszereken belül. Az Y alakú szerkezetnek köszönhetően ezek a szelepek egyenletes áramlást tesznek lehetővé, miközben csökkentik a turbulenciát és a nyomásveszteséget, így alkalmasak ipari feldolgozásra, energiarendszerekre és folyadékelosztó alkalmazásokra.

A termék jellemzői és alkalmazása

Az Y-alakú váltószelepek egyedi, szögletes testtel rendelkeznek, amelyek egyetlen gázforrást két különálló elágazó vezetékre osztanak fel minimális turbulencia mellett. Elsődleges jellemzőjük az integrált áramláselterelés, amely szükségtelenné teszi az extra T-elágazási szerelvényeket, csökkentve a lehetséges szivárgási útvonalakat. Széles körben alkalmazzák kettős készülékes csatlakozásoknál, mint például a fő gázvezeték felosztása kemence és vízmelegítő számára szűk háztartási helyiségekben.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: háztartási városi gáz, földgáz, cseppfolyósított kőolajgáz (LPG)

Üzemi hőmérséklet: -10°C ≤ T ≤ 80°C

A menet megfelel az ISO 228 szabványnak

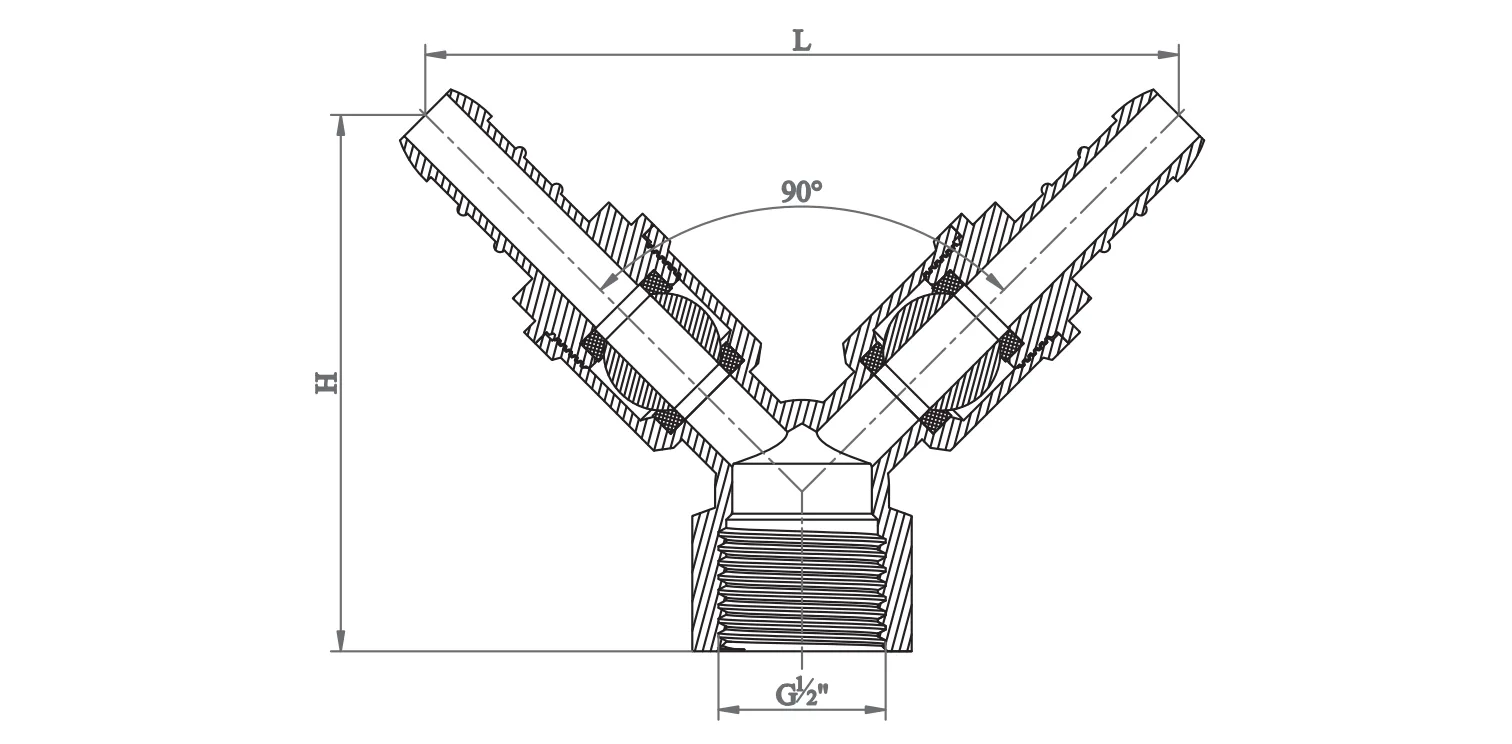

Termék mérete

Telepítési útmutató

Professzionális szerelés: Az Y-alakú váltószelepeket minősített gáztechnikusnak kell beszerelnie. Győződjön meg arról, hogy a gázellátás el van zárva, és a munkaterület jól szellőztetett.

Menet integritása: Csak gázzal védett PTFE szalagot (általában sárga) vagy speciális csőadalékot használjon. Tömítőanyagot csak a külső menetekre vigyen fel, ügyelve arra, hogy ne kerüljön felesleges anyag a szelepházba, ami elzárja a tömítést.

Nyomatékszabályozás: Használjon megfelelő csavarkulcsot a csőhöz legközelebb eső szelepvégen. Ne húzza meg túlságosan, mert a túlzott erő megrepedhet a szelepházon, vagy károsíthatja a belső ülékeket, ami veszélyes szivárgáshoz vezethet.

Szivárgásvizsgálat: A telepítés után soha ne használjon lángot a szivárgás ellenőrzésére. Vigyen fel tanúsított szivárgásérzékelő oldatot vagy szappanos vizet az összes illesztésre; buborékok szivárgást jeleznek, amelyet azonnal ki kell javítani.

Kezelési útmutató

Funkció: Y-alakú váltószelepek csak be- és kikapcsolásra szolgálnak. Teljesen nyitott vagy teljesen zárt helyzetben kell maradniuk. A részleges nyitás az ülés erózióját és a tömítés meghibásodását okozhatja.

Fogantyú helyzete: A fogantyú vizuális jelzőként szolgál. Ha a fogantyú párhuzamos a csővel, a szelep NYITVA van; ha merőleges, akkor ZÁRVA van.

Kézi működtetés: Ezeket a szelepeket kézi működtetésre tervezték. Ne használjon szerszámokat vagy „csalórudakat” a fogantyú elfordításához. Ha egy szelepet nehéz működtetni, valószínűleg ki kell cserélni.

Ellenőrzés és karbantartás

Időszakos ellenőrzések: Évente legalább kétszer ellenőrizze az Y alakú váltószelepeket, hogy nincs-e benne korrózió, fogantyúsérülés vagy gázszag. Rendszeresen forgassa a szelepet (nyitás/zárás), hogy biztosítsa a golyó beszorulását.

Nem kell szétszerelni: A kritikus biztonsági tűréshatárok miatt ne kísérelje meg szétszerelni vagy megjavítani a gázszelep belső alkatrészeit. Ha a szelep szivárog vagy nem zár el, azonnal cserélje ki a teljes egységet.

Környezet: Az Y-alakú váltószelep területét tartsa mentesen a korrozív vegyszerektől vagy a nagy nedvesség felhalmozódásától, amelyek idővel tönkretehetik a sárgaréz testet vagy a szelepszár tömítését.

Vészhelyzeti protokoll: Gázszivárgás esetén azonnal zárja el a felső főszelepet, evakuálja a területet, és lépjen kapcsolatba a mentőszolgálattal.
