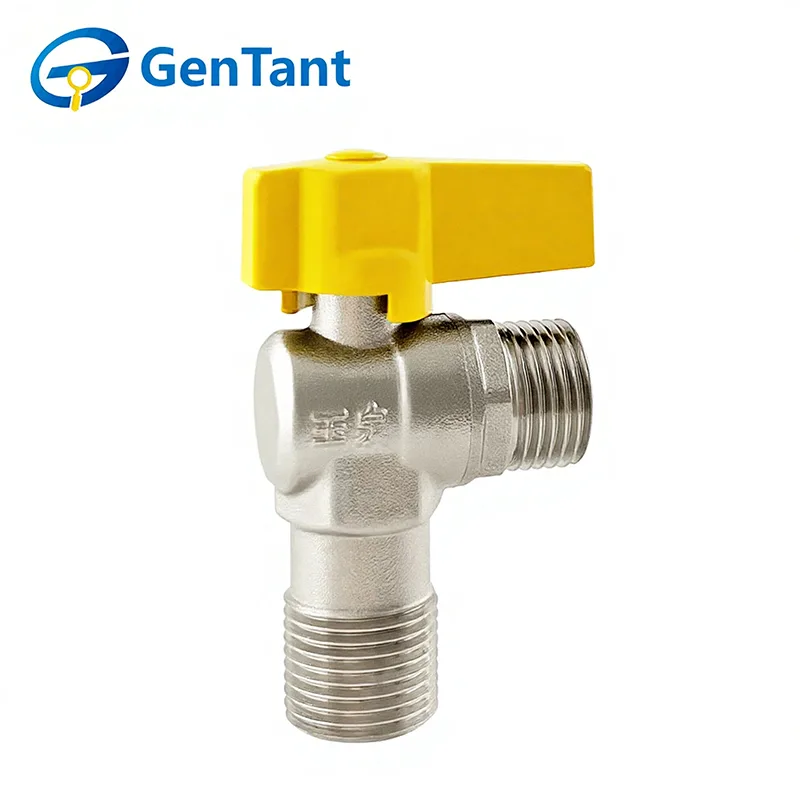

Gázszögű golyóscsap

A gázszögű gömbcsapok alapvető vezérlőeszközök, amelyeket gázvezeték-rendszerekben használnak a gázáramlás elzárására vagy szabályozására, ahol az áramlási irány megváltoztatása szükséges. A ferde test kialakításával és precíziós golyós mechanizmusával ezek a szelepek gyors működést, szoros tömítést és megbízható teljesítményt kínálnak, így alkalmasak lakossági, kereskedelmi és ipari gázalkalmazásokra.

A termék jellemzői és alkalmazása

A gázszögű golyósszelepek 90 fokos bemeneti-kimeneti konfigurációval rendelkeznek, így tökéletes megoldást jelentenek szűk sarkok helytakarékos telepítéséhez. Elsődleges jellemzőjük a kompakt, szögletes test, amely szükségtelenné teszi az extra könyökidomokat, csökkentve a munkaerő- és szivárgási pontokat. Ezeket széles körben alkalmazzák lakossági fali kazáncsatlakozásokban és gáztűzhely-csatlakozásokban, tiszta, professzionális felületet biztosítva a készülékbeszerelőknek.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: háztartási városi gáz, földgáz, cseppfolyósított kőolajgáz (LPG)

Üzemi hőmérséklet: -10°C ≤ T ≤ 80°C

A menet megfelel az ISO 228 szabványnak

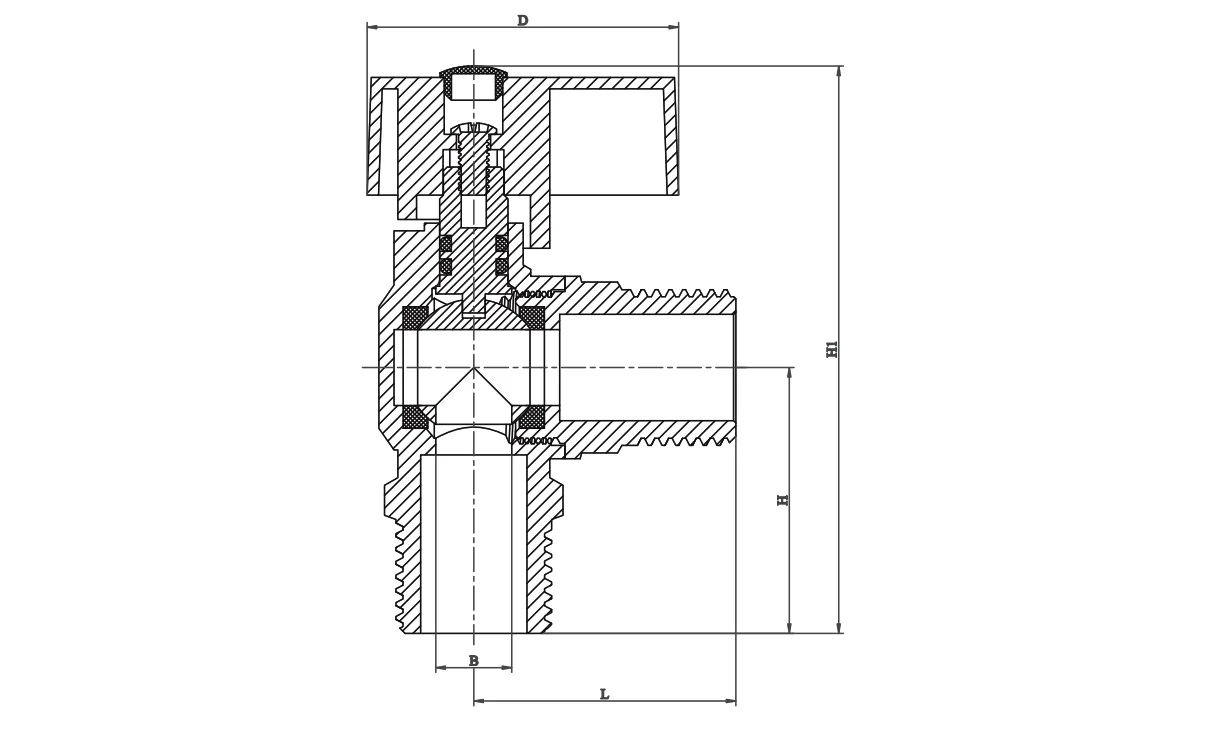

Termék mérete

Telepítési útmutató

Professzionális szerelés: A gázszögű gömbcsapokat minősített gáztechnikusnak kell beszerelnie. Győződjön meg arról, hogy a gázellátás el van zárva, és a munkaterület jól szellőztetett.

Menet integritása: Csak gázzal védett PTFE szalagot (általában sárga) vagy speciális csőadalékot használjon. Tömítőanyagot csak a külső menetekre vigyen fel, ügyelve arra, hogy ne kerüljön felesleges anyag a szelepházba, ami elzárja a tömítést.

Nyomatékszabályozás: Használjon megfelelő csavarkulcsot a csőhöz legközelebb eső szelepvégen. Ne húzza meg túlságosan, mert a túlzott erő megrepedhet a szelepházon, vagy károsíthatja a belső ülékeket, ami veszélyes szivárgáshoz vezethet.

Szivárgásvizsgálat: A telepítés után soha ne használjon lángot a szivárgás ellenőrzésére. Vigyen fel tanúsított szivárgásérzékelő oldatot vagy szappanos vizet az összes illesztésre; buborékok szivárgást jeleznek, amelyet azonnal ki kell javítani.

Kezelési útmutató

Funkció: A gázszögű gömbcsapok csak be- és kikapcsolásra szolgálnak. Teljesen nyitott vagy teljesen zárt helyzetben kell maradniuk. A részleges nyitás az ülés erózióját és a tömítés meghibásodását okozhatja.

Fogantyú helyzete: A fogantyú vizuális jelzőként szolgál. Ha a fogantyú párhuzamos a csővel, a szelep NYITVA van; ha merőleges, akkor ZÁRVA van.

Kézi működtetés: Ezeket a gázszögű gömbcsapokat kézi működtetésre tervezték. Ne használjon szerszámokat vagy „csalórudakat” a fogantyú elfordításához. Ha egy szelepet nehéz működtetni, valószínűleg ki kell cserélni.

Ellenőrzés és karbantartás

Időszakos ellenőrzések: Évente legalább kétszer ellenőrizze a szelepeket, hogy nincs-e benne korrózió, fogantyúsérülés vagy gázszag. Rendszeresen forgassa a szelepet (nyitás/zárás), hogy biztosítsa a golyó beszorulását.

Nem kell szétszerelni: A kritikus biztonsági tűréshatárok miatt ne kísérelje meg szétszerelni vagy megjavítani a gázszelep belső alkatrészeit. Ha a szelep szivárog vagy nem zár el, azonnal cserélje ki a teljes egységet.

Környezet: A szelep területét tartsa mentesen a korrozív vegyszerektől vagy a nagy nedvesség felhalmozódásától, amelyek idővel tönkretehetik a sárgaréz testet vagy a szár tömítését.

Vészhelyzeti protokoll: Gázszivárgás esetén azonnal zárja el a felső főszelepet, evakuálja a területet, és lépjen kapcsolatba a mentőszolgálattal.
