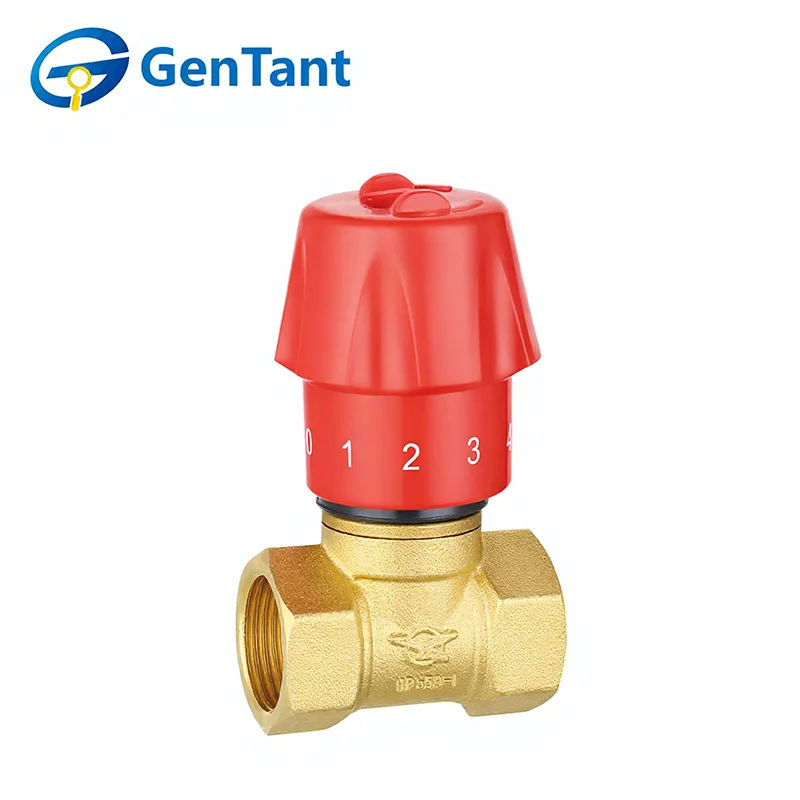

Áramlásszabályozó gömbszelep

A Flow Control Globe Valve egy precíziós tervezésű eszköz, amelyet a csőrendszeren belüli folyadékáramlás pontos modulálására és szabályozására terveztek. Alapvető funkciója, hogy finomhangolt, stabil szabályozást biztosítson az áramlási sebesség, a nyomás és a térfogat felett, ahelyett, hogy egyszerűen be-/kikapcsoló eszközként szolgálna. Ezt jellegzetes belső szerkezetével éri el, ahol a tárcsa vagy a dugó lineárisan, merőlegesen mozog az ülésre, lehetővé téve az áramlási út fokozatos korlátozását vagy megnyitását. Ez a kialakítás kiváló fojtási jellemzőket kínál, lehetővé téve a kezelők számára a kívánt áramlási szint pontos beállítását és fenntartását. Alapvető fontosságú az olyan alkalmazásokban, amelyek állandó áramlásszabályozást igényelnek, mint például a HVAC hidraulikai rendszerek kiegyensúlyozása, az ipari körülmények közötti folyamatvezérlés és a vízelosztó hálózatok nyomásszabályozása.

A termék jellemzői és alkalmazása

Az áramlásszabályozó gömbszelepeket nagy pontosságú fojtásra és modulációra tervezték kereskedelmi és lakossági vízrendszerekben. Elsődleges jellemzőjük az egyedülálló belső dugaszolható kialakítás, amely lehetővé teszi az áramlási sebesség és a nyomás finomhangolását. Ezek a szelepek nélkülözhetetlenek a HVAC hurkok kiegyensúlyozásához, a kazán tápvíz kezeléséhez és a vegyszeradagolás szabályozásához a vízkezelésben. Az a képességük, hogy állandó áramlást tartanak fenn változó körülmények között, biztosítja a rendszer hatékonyságát és megakadályozza a berendezések kopását.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz, olaj, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -20°C ≤ T ≤ 150°C

A menet megfelel az ISO 228 szabványnak

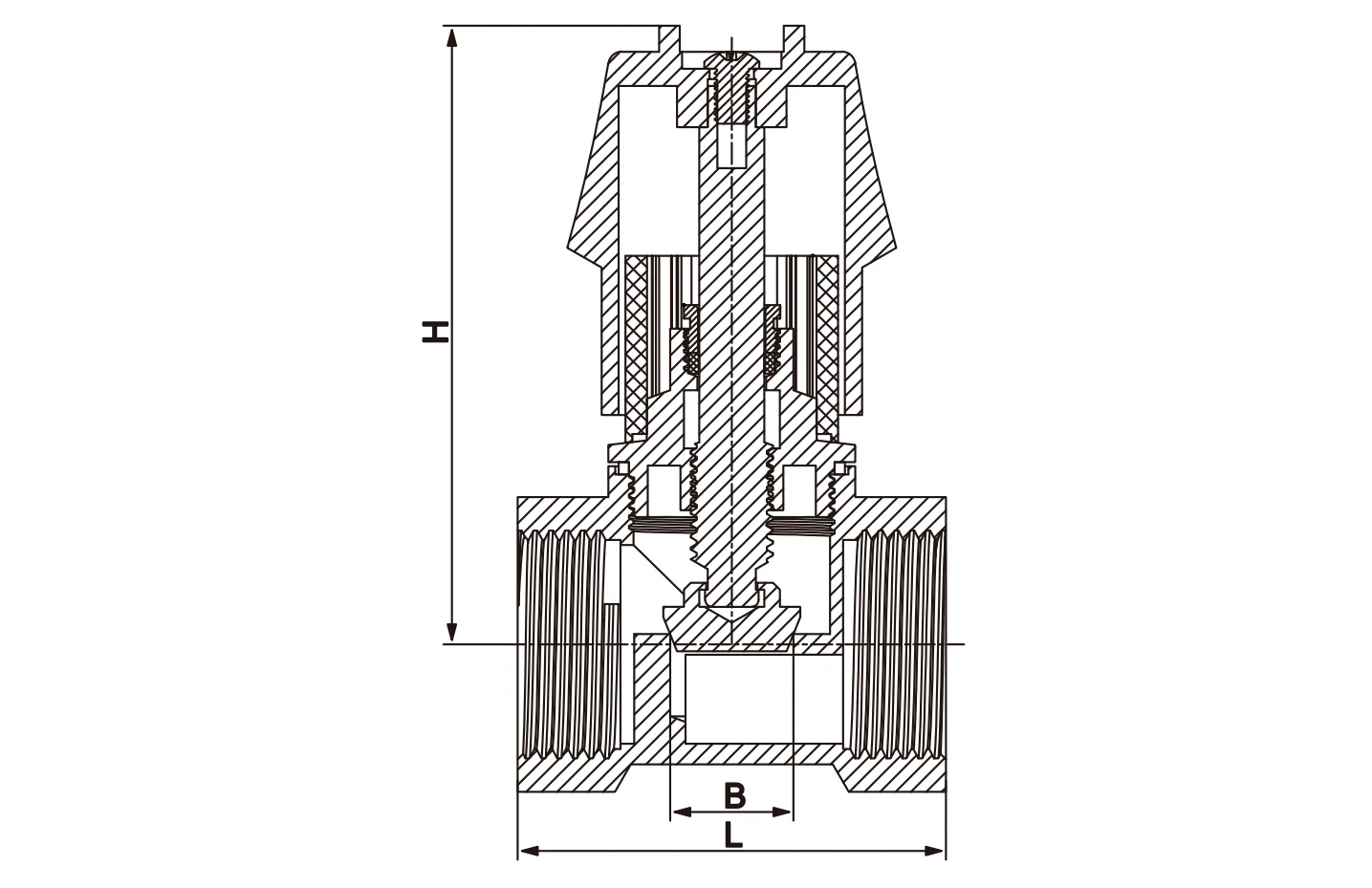

Termék mérete

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Telepítés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

7. Az áramlásszabályozó gömbszelepek esetében ajánlatos a szelepszár függőlegesen és a működtető fogantyúval felfelé szerelni.

Kezelési útmutató

A toló- és gömbszelepek kézi működtetésűek. Fordítsa el a fogantyút az óramutató járásával ellentétes irányba a nyitáshoz és az óramutató járásával megegyező irányba a záráshoz.

Ellenőrzés és karbantartás

1. A rutinszerű ellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos ciklusos átkapcsolásától a nyitott állapotból a zárt állapotba.

2. Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.

Cserealkatrészek

Normál üzemi körülmények között ritkán van szükség cserealkatrészekre. Az egyes szeleptípusokhoz ajánlott pótalkatrészek a következők:

Gömbszelepek: fogantyú, fogantyú anya, tömítés, tömszelence, tömítőanya, tárcsa és ülék.

Alkatrészek rendelésekor adja meg a szelep számjegyét, méretét, a szükséges alkatrészt és hozzávetőleges korát.
