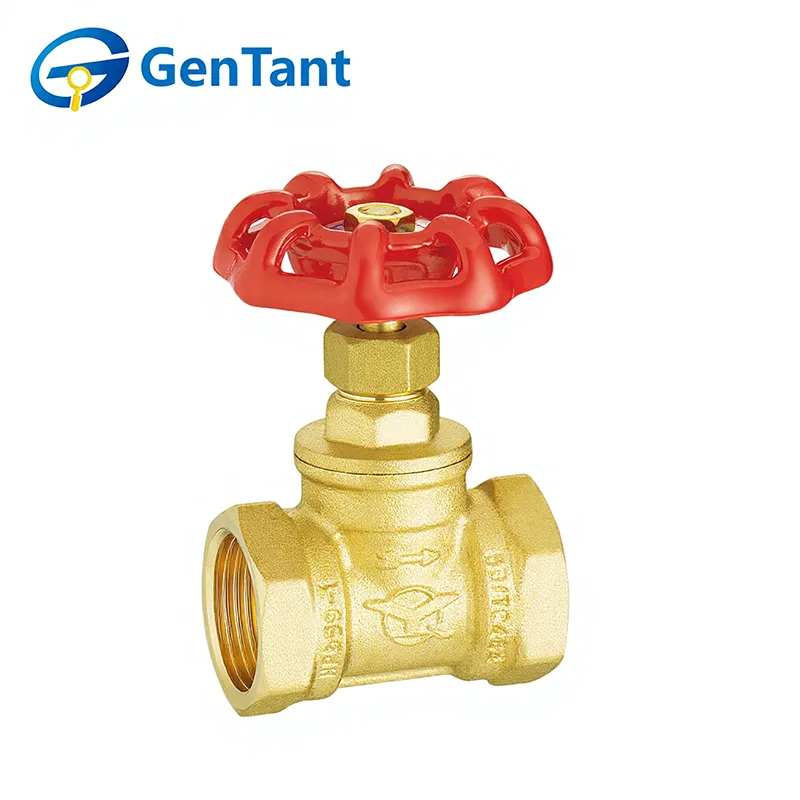

Közepes teljesítményű gömbszelep

A Medium-Duty Globe Valve egy alapvető áramlásszabályozó eszköz, amelyet a folyadékrendszerek megbízható fojtására, szabályozására és be-/kikapcsolására terveztek. Funkciója egyedülálló belső kialakításán alapul: a folyadék "S" úton áramlik, és egy tárcsa vagy dugó vezérli, amely merőlegesen mozog az álló gyűrűre. Ez biztosítja az áramlási sebesség pontos modulálását, jó elzárási képességet, valamint a nyomás és a térfogat finom szabályozását. Robusztus teljesítményre tervezve szélsőséges körülmények nélkül, ideális víz, gőz, olaj vagy gáz kiegyensúlyozására, leválasztására és szabályozására kereskedelmi épületekben, ipari üzemekben és HVAC rendszerekben, ahol gyakori beállításra vagy megbízható tömítésre van szükség.

A termék jellemzői és alkalmazása

A közepes teljesítményű gömbszelepeket a kereskedelmi HVAC és háztartási vízrendszerek pontosságára tervezték. A legfontosabb jellemzők közé tartozik a robusztus, gömb alakú test és a mozgatható tárcsa, amely lehetővé teszi a pontos fojtást és a megbízható lekapcsolást ingadozó nyomás mellett. Széles körben alkalmazzák a fűtési/hűtési körök kiegyensúlyozásában, a kazán tápvíz szabályozásában és a gőzvezetékek kezelésében. Tartós kialakításuk stabil áramlásszabályozást és hosszú távú biztonságot biztosít a modern épületinfrastruktúra számára.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz, olaj, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -10°C ≤ T ≤ 120°C

A menet megfelel az ISO 228 szabványnak

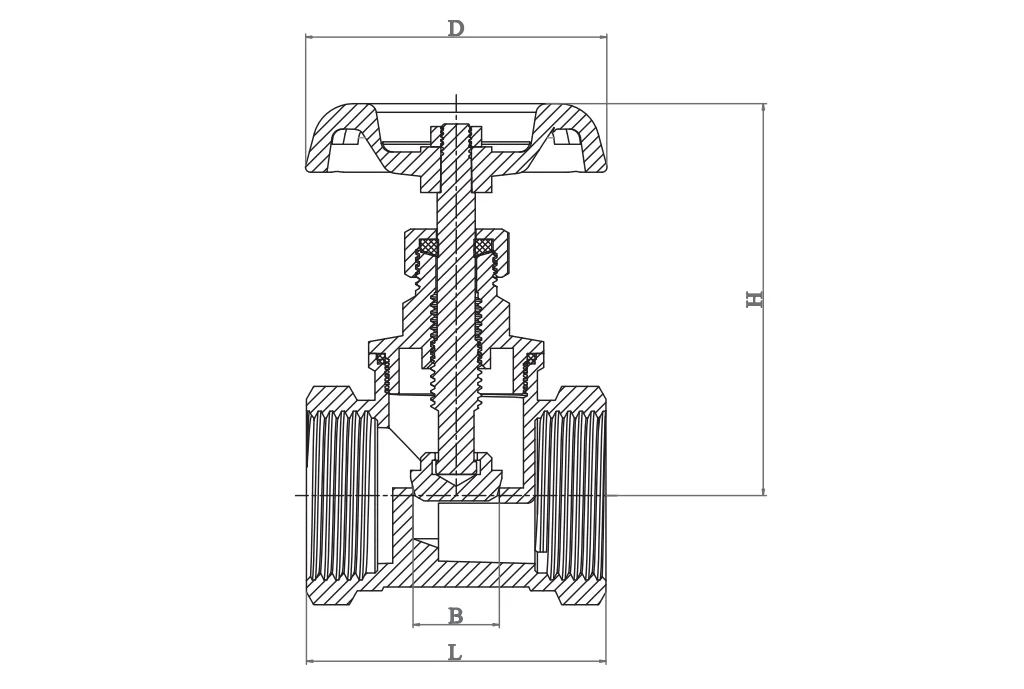

Termék mérete

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Telepítés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a szelepet, forgassa át teljesen nyitott állapotból zárt állapotba, hogy ellenőrizze a zökkenőmentes működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

7. Közepes terhelhetőségű gömbszelepek esetén ajánlatos a szár függőlegesen és a működtető fogantyúval felfelé szerelni.

Kezelési útmutató

A toló- és gömbszelepek kézi működtetésűek. Fordítsa el a fogantyút az óramutató járásával ellentétes irányba a nyitáshoz és az óramutató járásával megegyező irányba a záráshoz.

Ellenőrzés és karbantartás

1. A rutinszerű ellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos ciklusos átkapcsolásától a nyitott állapotból a zárt állapotba.

2. Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagolja újra a közepes teljesítményű gömbszelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.

Cserealkatrészek

Normál üzemi körülmények között ritkán van szükség cserealkatrészekre. Az egyes szeleptípusokhoz ajánlott pótalkatrészek a következők:

Gömbszelepek: fogantyú, fogantyú anya, tömítés, tömszelence, tömítőanya, tárcsa és ülék.

Alkatrészek rendelésekor adja meg a szelep számjegyét, méretét, a szükséges alkatrészt és hozzávetőleges korát.
