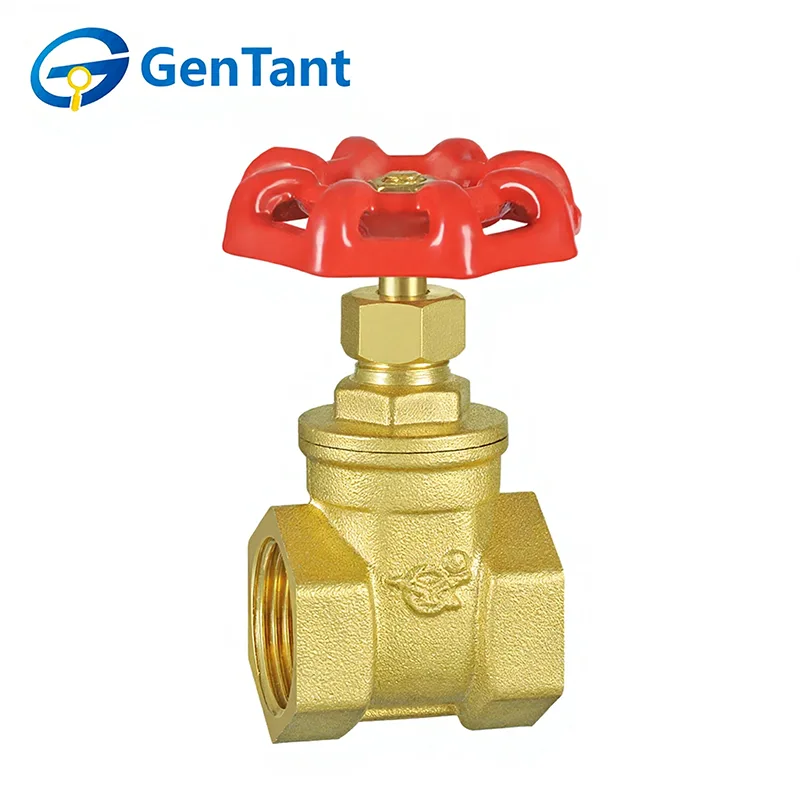

Közepes teljesítményű tolózár

A Medium Duty Gate Valve egy sokoldalú és tartós lineáris mozgású szelep, amelyet megbízható szigetelési szolgáltatásra terveztek folyadékkezelő rendszerek széles körében. Elsődleges funkciója, hogy teljes, akadálymentes, egyenes vonalú áramlási utat biztosítson teljesen nyitott állapotban, és teljes elzárást teljesen zárt állapotban. Ezt az áramlásra merőleges tömör kapu vagy ék felemelésével vagy leengedésével érik el, amely szoros tömítést hoz létre a szelepülékekkel szemben. Robusztus teljesítményre tervezték, a nagy igénybevételű alkalmazások extrém nyomás- és hőmérsékleti követelményei nélkül, ideálisan alkalmas víz, olaj, gáz és gőz be- és kikapcsolására kommunális, kereskedelmi és ipari környezetben, alacsony áramlási ellenállást és hosszú élettartamot kínál megfelelő működtetés esetén.

A termék jellemzői és alkalmazása

A közepes teljesítményű tolózárat közepes nyomású csőrendszerek megbízható be- és kikapcsolására tervezték. Robusztus testtel, emelkedő vagy nem emelkedő szárral, valamint szorosan záró kapuval rendelkezik, amely minimális nyomásesést biztosít teljesen nyitott állapotban. Alkalmas víz-, olaj-, gáz- és alacsony nyomású gőz alkalmazásokhoz, széles körben használják ipari, kereskedelmi és önkormányzati rendszerekben szigetelésre, elosztásra és folyamatszabályozásra, ahol nincs szükség gyakori működésre.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz

Üzemi hőmérséklet: -10°C ≤ T ≤ 100°C

A menet megfelel az ISO 228 szabványnak

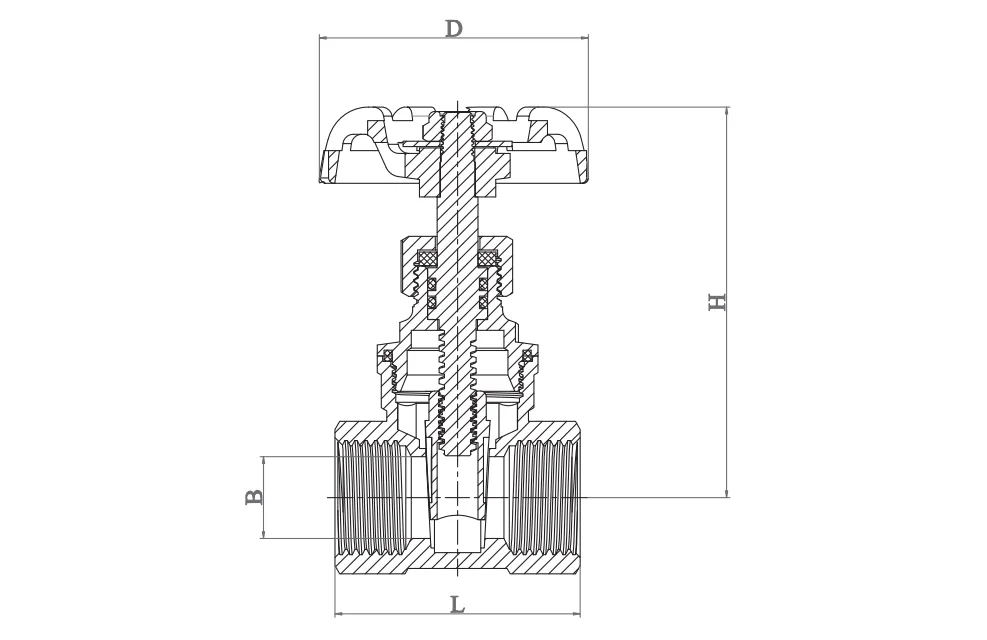

Termék mérete

Telepítési útmutató

1. A szelep felszerelése előtt alaposan tisztítsa meg és készítse elő a csőrendszert.

2. Telepítés előtt távolítson el minden védősapkát, és ellenőrizze a szelepnyílásokat és az ülékfelületeket, hogy megbizonyosodjon arról, hogy tisztaak.

3. Biztosítson megfelelő alátámasztást a szelepnek, hogy elkerülje a csövek csatlakoztatása miatti feszültséget.

4.Győződjön meg arról, hogy a szelep nyomás- és hőmérséklet-értékei megfelelnek a tervezett üzemi feltételeknek.

5.Mielőtt üzembe helyezi a közepes teljesítményű tolózárat, forgassa át teljesen nyitott állapotból zárt állapotába, hogy ellenőrizze a zavartalan működést.

6.A beszerelés után ellenőrizze, hogy a tömítőanya megfelelően meg van-e húzva.

7.A tolózár és a gömbszelepek esetében javasolt a szelepszár függőlegesen és a működtető fogantyú felfelé történő felszerelése.

Kezelési útmutató

A közepes teljesítményű tolózárak kézi működtetésűek. Fordítsa el a fogantyút az óramutató járásával ellentétes irányba a nyitáshoz és az óramutató járásával megegyező irányba a záráshoz.

Ellenőrzés és karbantartás

1. A rutinszerű ellenőrzés és a megelőző karbantartás általában nem szükséges, eltekintve a szelepszár tömítésének időnkénti beállításától és a szelep időszakos ciklusos átkapcsolásától a nyitott állapotból a zárt állapotba.

2. Ha a tömítés szivárog, húzza meg a tömítőanyát az óramutató járásával megegyező irányba körülbelül negyed fordulattal – vagy amíg a szivárgás meg nem szűnik –, hogy növelje a tömítési nyomást a szártömítésen. Soha ne csomagoljon újra egy szelepet, ha rendszernyomás alatt van.

3.A szelepszár cseréjekor cserélje ki a tömítőanyagot is.

Cserealkatrészek

Normál üzemi körülmények között ritkán van szükség cserealkatrészekre. Az egyes szeleptípusokhoz ajánlott pótalkatrészek a következők: fogantyú, fogantyú anya, tömítés, tömszelence, tömítőanya.

Alkatrészek rendelésekor adja meg a szelep számjegyét, méretét, a szükséges alkatrészt és hozzávetőleges korát.
