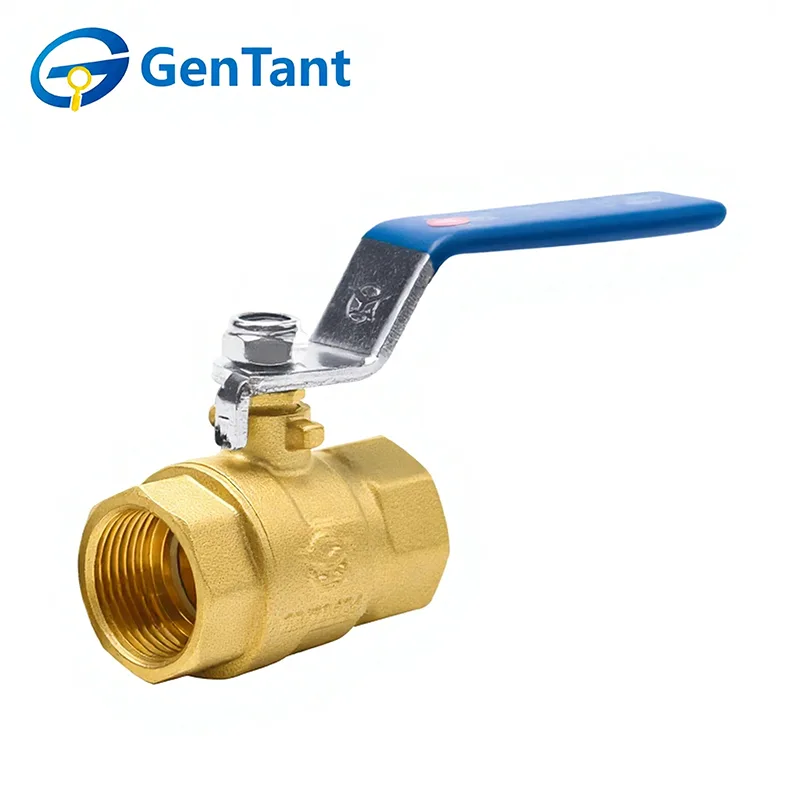

Réz golyós szelep

A Copper Ball Valve egy tartós és hatékony negyedfordulatú szelep, amelyet elsősorban ivóvíz-, fűtés-, gáz- és egyéb nem korrozív folyadékrendszerekhez terveztek. Feladata, hogy megbízható módszert biztosítson a csővezetéken belüli áramlás nyitására, zárására vagy leválasztására. Ezt egy átmenőlyukkal ellátott gömb alakú golyó 90 fokos elforgatásával érik el; a csőhöz igazítva teljes, akadálytalan áramlást tesz lehetővé, merőlegesen pedig szoros tömítést hoz létre az áramlás teljes leállításához. A sárgarézből vagy bronzból (rézötvözetek) gyártott szelep kiváló korrózióállóságot, jó hővezető képességet kínál, és könnyen felszerelhető forrasztással vagy menetes csatlakozásokkal, így a lakossági, kereskedelmi és könnyűipari vízvezetékek szabványa.

Termék alkalmazása

A réz golyósszelepeket kivételes korrózióállóságuk és antimikrobiális tulajdonságaik miatt értékelik, így prémium választás a lakossági ivóvízrendszerekhez. Elsődleges jellemzőjük a tartós, ólommentes réztest, amely hosszú távú higiéniát és szerkezeti integritást biztosít. Ezeket a szelepeket széles körben alkalmazzák háztartási vízvezetékekben, melegvíz-melegítőkben és HVAC-rendszerekben. Megbízható negyedfordulatú működésük és a rézcsövekkel való kompatibilitásuk a csúcskategóriás építési projektek kedvencévé teszik.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz, olaj, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -10°C ≤ T ≤ 120°C

A menet megfelel az ISO 228 szabványnak

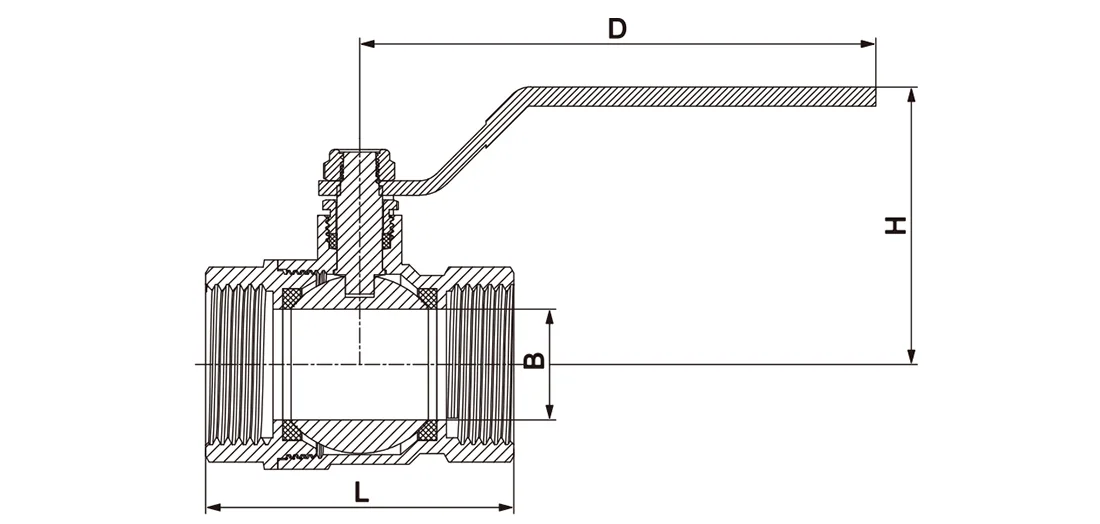

Termék mérete

A termék jellemzői és előnyei

A GenTant réz golyósszelepeket a gyors elzárásra és az áramlás megbízható aktiválására tervezték.

Prémium anyag: HPb59-1 kiváló minőségű sárgarézből készült (nemzeti szabvány).

Optimális áramlás: A lehető legalacsonyabb áramlási ellenállást kínálja (valójában nulla).

Nagy teljesítmény: képes ellenállni a nagy nyomáskülönbségnek a zárás során.

Gyors működés: Egyes modellek nyitási/zárási sebessége 0,05 s és 0,1 s között van, ami ideális automatizált rendszerek számára.

Kompakt kialakítás: Könnyű és helytakarékos a különféle csőhálózatokba való egyszerű integráláshoz.

Telepítési útmutató

A hosszú távú teljesítmény biztosítása és a szerkezeti károsodások elkerülése érdekében a beszerelést szakképzett szakembereknek kell elvégezniük.

Előkészítés: Győződjön meg arról, hogy a csőrendszer tiszta. Távolítsa el a védőkupakokat, és ellenőrizze a portokat, hogy nincsenek-e rajta törmelékek.

Igazítás: Győződjön meg arról, hogy a csatlakozó csövek tökéletesen illeszkednek. A túlzott eltolódás olyan szerelési feszültséget okoz, amely károsíthatja a szelepet.

Megfelelő szerszámozás: Használjon megfelelő forgatónyomatékú villáskulcsot vagy csőfogót a szelep hatszögletű vagy nyolcszögletű részére, amely legközelebb van a meghúzandó menethez. Soha ne fejtsen ki erőt az ellenkező végére, mert ez deformálhatja a testet.

Menettömítés: Csak a csőmeneteken használjon PTFE tömítőanyagot. Kövesse az ISO 228 szabványt a menethosszra vonatkozóan; ne húzza túl, mert a menet "alulról" kitéve károsíthatja a belső tömítőfelületeket.

Rendszertámogatás: Biztosítson megfelelő támogatást, hogy megakadályozza, hogy a cső súlya megterhelje a szelepet.

Szervizelés előtti ellenőrzés: Ellenőrizze, hogy a nyomás- és hőmérséklet-értékek megfelelnek-e a rendszernek, és üzembe helyezés előtt egyszer teljesen körbeforgatja a szelepet (nyitva/zárva).

Kezelési útmutató

Funkció: A réz golyósszelepek csak be- és kikapcsolásra szolgálnak. Ezeket teljesen nyitva vagy zárva kell tartani, és nem szabad fojtásra (áramlásszabályozásra) használni.

Mechanizmus: Ezek kétirányú szelepek. A fogantyú helyzete jelzi az áramlás irányát.

Vízkalapács megelőzés: Ne zárja túl hirtelen a szelepet, hogy elkerülje a "vízkalapács" hatásokat (hirtelen nyomáslökéseket).

Fogantyú használata: Csak a gyárilag szállított fogantyút használja. Soha ne használjon hosszabbítókat a tőkeáttétel növelésére, mert a túlzott nyomaték károsítja a belső alkatrészeket.

Ellenőrzés és karbantartás

Általános gondozás: A rendszeres karbantartás általában szükségtelen az alkalmi kerékpározáson és a szártömítés ellenőrzésén túl.

Szűrés: A szelep belső tömítésének védelme érdekében erősen ajánlott szűrőt beépíteni a rendszer bemenetére.

Szivárgás ellenőrzése: Ha szivárgás lép fel, húzza meg a tömítőanyát az óramutató járásával megegyező irányba 1/4 fordulattal. A PTFE tömítést kompenzációra tervezték.

Biztonsági figyelmeztetés: Soha ne próbálja meg újracsomagolni vagy szétszerelni a szelepet, ha a rendszer nyomás alatt van. Először mindig enyhítse a nyomást.

Nem kell szétszerelni: Nem javasoljuk a kétrészes szelepek szétszerelését alkatrészcseréhez, mivel ez általában veszélyezteti a karosszéria/végtag épségét.
