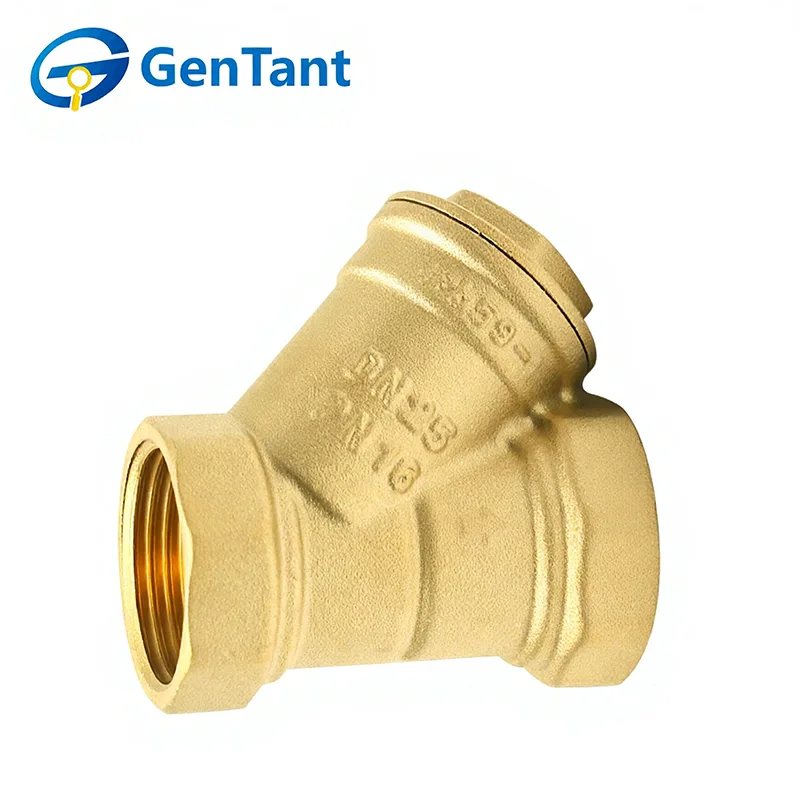

Y-típusú szűrőszelep

Megbízható globális beszállítóként portfóliónk sokoldalú Y-típusú szűrőszelepeket és kosaras szűrőket tartalmaz, amelyek megfelelnek a szigorú nemzetközi szabványoknak. Szerezzen be megbízható szűrési megoldásokat a GenTanttól, hogy élvezze a versenyképes nagykereskedelmi árakat, a professzionális OEM-gyártást és a 100%-ban gyárilag tesztelt minőséget. Meghívjuk a globális forgalmazókat és vállalkozókat, hogy kezdeményezzenek tömeges beszerzést, és tapasztalják meg világszínvonalú logisztikai és műszaki támogatásunkat. Biztosítsa csőrendszerének integritását a GenTant bevált szűrési technológiájával.

A termék jellemzői és alkalmazása

Az Y-típusú szűrőszelep létfontosságú védelmi alkatrész, amely egy átlós "Y" ágban található hengeres hálóhálóval rendelkezik. Ez a kialakítás lehetővé teszi a homok, vízkő és törmelék felfogását minimális nyomáseséssel. Elsődleges alkalmazási területe a kereskedelmi HVAC és háztartási vízvezetékek, ahol az eltömődés megelőzése érdekében drága berendezések, például szivattyúk és mérőórák elé telepítik. Kompakt formájának köszönhetően ideális szűk helyekre épületgépészeti helyiségekben.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz, olaj, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -10°C ≤ T ≤ 120°C

A menet megfelel az ISO 228 szabványnak

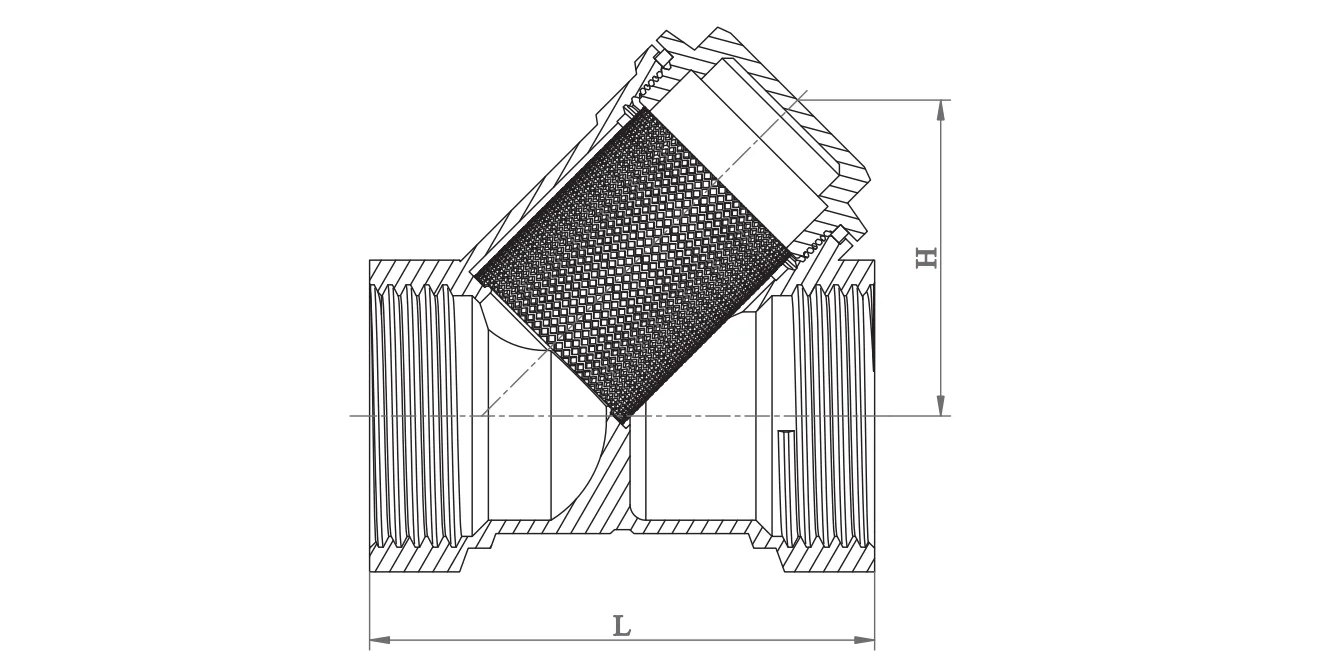

Termék mérete

Telepítési útmutató

A rendszer előkészítése: Győződjön meg arról, hogy a csővezetéket öblítette ki minden építési törmeléktől a telepítés előtt. Távolítsa el a védőkupakokat, és ellenőrizze, hogy a belső háló megfelelően illeszkedik-e.

Irányított áramlás: A szűrők egyirányúak. Győződjön meg arról, hogy a szeleptesten lévő nyíl a folyadék áramlásának irányába mutat. Az Y-típusú szűrőszelep esetében a szitaháznak lefelé kell mutatnia, hogy a gravitáció elősegítse a törmelékgyűjtést.

Helyes szerszámozás: Csavarkulcsot csak a menetes csőhöz legközelebb eső hatszögletű végre használjon. Ne gyakoroljon nyomatékot a szeleptestre, mert ez maradandó deformációt okozhat.

Menettömítés: PTFE szalagot vagy tömítőanyagot szigorúan a külső csőmeneteken használjon. Ne engedje, hogy felesleges tömítőanyag kerüljön a szelepbe, mert eltömítheti a szűrőhálót.

Távolság: Gondoskodjon arról, hogy elegendő hely legyen a szűrő kupakja alatt, hogy lehetővé tegye a szita eltávolítását és tisztítását a jövőbeni karbantartás során.

Kezelési útmutató

Funkció: Ezeket a szelepeket csak mechanikus szűrésre tervezték. Ezek passzív alkatrészek, amelyek védik a későbbi berendezéseket, például szivattyúkat, mérőket és hőcserélőket.

Első üzembe helyezés: A rendszer elindulása után figyelje a nyomásesést a szűrőn. A jelentős csökkenés azt jelzi, hogy a képernyő kezdeti "indítási" törmeléket gyűjtött össze, és azonnali tisztítást igényel.

Nyomáshatárok: A ház meghibásodásának megelőzése érdekében ügyeljen arra, hogy a működési feltételek ne lépjék túl a nyomás- és hőmérséklet-értékeket.

Ellenőrzés és karbantartás

Rendszeres tisztítás: Rendszeresen csavarja le a szűrő kupakját a rozsdamentes acél háló eltávolításához és tisztításához. A gyakoriság a folyadék üledékszintjétől függ.

Tömítés ellenőrzése: A szűrő kinyitásakor ellenőrizze a kupak tömítését vagy az O-gyűrűt. Cserélje ki, ha a kopás vagy ellaposodás jelei láthatók a szivárgások elkerülése érdekében.

A szűrő ápolása: Tisztítsa meg a hálót puha kefével és vízzel. Ne használjon sérült vagy deformált képernyőt, mivel a megkerült törmelék károsíthatja az alsó részeket.

Biztonsági protokoll: Soha ne próbálja meg kinyitni a szűrő sapkáját, ha a rendszer nyomás alatt van. Szervizelés előtt válassza le a szakaszt, és szüntesse meg az összes belső nyomást.

Tömítéskompenzáció: Ha a kupaknál szivárgás lép fel, enyhén húzza meg a kupakot. Ha a szivárgás továbbra is fennáll, a túlhúzás helyett cserélje ki a tömítést.
