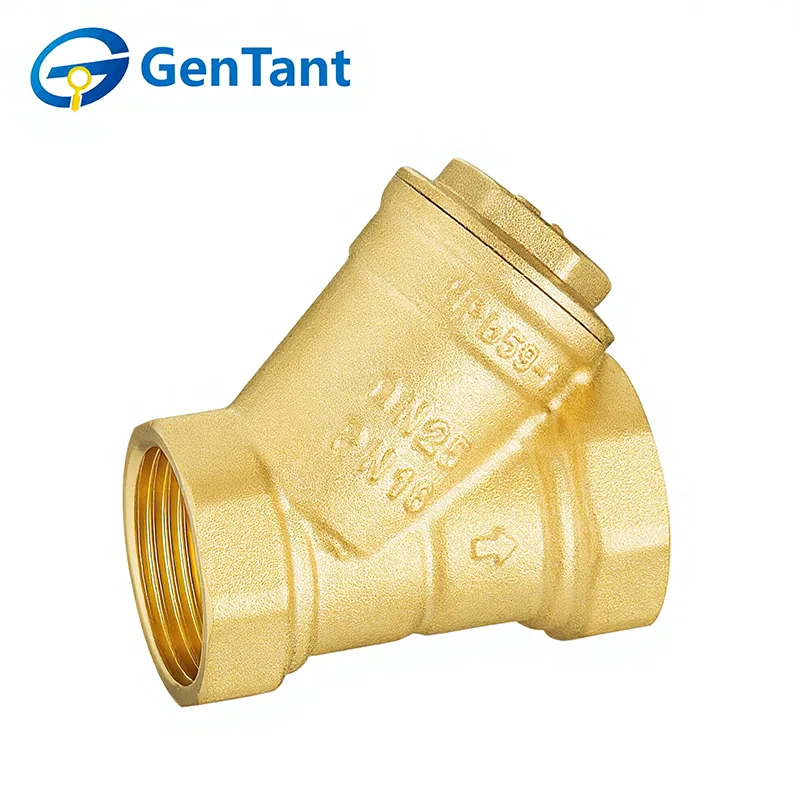

Nagy teherbírású szűrőszelep

A nagy teherbírású szűrőszelepek kritikus alkatrészek, amelyeket a csővezetékek és berendezések védelmére terveztek a törmelékek, részecskék és szennyeződések kiszűrésével a folyadékokból és gázokból, biztosítva a zavartalan működést és megelőzve a későbbi rendszerek károsodását. A robusztus felépítésnek és a nagy áramlási kapacitásnak köszönhetően ezeket a szelepeket széles körben használják ipari, energetikai és vegyipari alkalmazásokban, ahol elengedhetetlen a tartósság és a megbízható szűrés.

A termék jellemzői és alkalmazása

A nagy teherbírású szűrőszelepeket nagy nyomású és nagy sebességű áramlású, igényes környezetekhez tervezték. Megerősített testükkel és kiváló minőségű rozsdamentes acél hálókkal kivételes tartósságot és szűrési hatékonyságot biztosítanak. Ezeket a szelepeket elsősorban kereskedelmi kazánrendszerekben, nagyméretű HVAC fővezetékekben és hűtőtornyokban alkalmazzák, ahol létfontosságú a kritikus gépek védelme a nagy törmeléktől. Robusztus kialakításuk biztosítja a rendszer hosszú élettartamát, miközben minimalizálja a karbantartással összefüggő állásidőt.

Termék paraméter

Műszaki előírás

Névleges nyomás: 1,6 MPa

Munkaközeg: víz, olaj, nem korrozív és nem gyúlékony gázok

Üzemi hőmérséklet: -10°C ≤ T ≤ 120°C

A menet megfelel az ISO 228 szabványnak

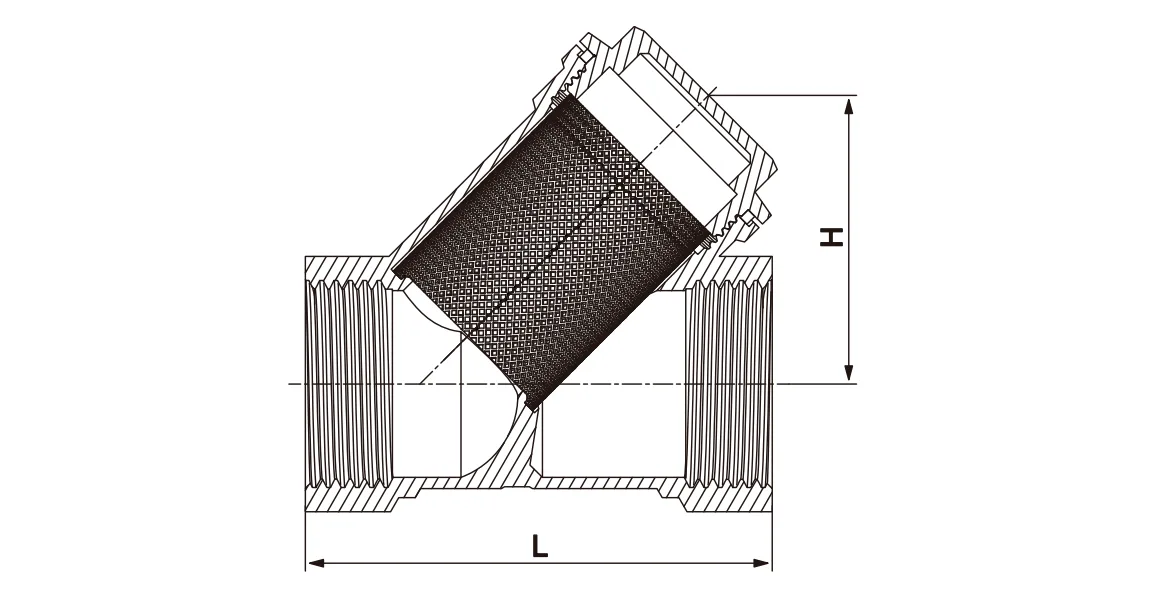

Termék mérete

Telepítési útmutató

A rendszer előkészítése: Győződjön meg arról, hogy a csővezetéket öblítette ki minden építési törmeléktől a telepítés előtt. Távolítsa el a védőkupakokat, és ellenőrizze, hogy a belső háló megfelelően illeszkedik-e.

Irányított áramlás: A szűrők egyirányúak. Győződjön meg arról, hogy a szeleptesten lévő nyíl a folyadék áramlásának irányába mutat. A nagy teherbírású szűrőszelepeknél a szitaháznak lefelé kell mutatnia, hogy a gravitáció elősegítse a törmelékgyűjtést.

Helyes szerszámozás: Csavarkulcsot csak a menetes csőhöz legközelebb eső hatszögletű végre használjon. Ne gyakoroljon nyomatékot a szeleptestre, mert ez maradandó deformációt okozhat.

Menettömítés: PTFE szalagot vagy tömítőanyagot szigorúan a külső csőmeneteken használjon. Ne engedje, hogy felesleges tömítőanyag kerüljön a szelepbe, mert eltömítheti a szűrőhálót.

Távolság: Gondoskodjon arról, hogy elegendő hely legyen a szűrő kupakja alatt, hogy lehetővé tegye a szita eltávolítását és tisztítását a jövőbeni karbantartás során.

Kezelési útmutató

Funkció: Ezeket a szelepeket csak mechanikus szűrésre tervezték. Ezek passzív alkatrészek, amelyek védik a későbbi berendezéseket, például szivattyúkat, mérőket és hőcserélőket.

Első üzembe helyezés: A rendszer elindulása után figyelje a nyomásesést a szűrőn. A jelentős csökkenés azt jelzi, hogy a képernyő kezdeti "indítási" törmeléket gyűjtött össze, és azonnali tisztítást igényel.

Nyomáshatárok: A ház meghibásodásának megelőzése érdekében ügyeljen arra, hogy a működési feltételek ne lépjék túl a nyomás- és hőmérséklet-értékeket.

Ellenőrzés és karbantartás

Rendszeres tisztítás: Rendszeresen csavarja le a szűrő kupakját a rozsdamentes acél háló eltávolításához és tisztításához. A gyakoriság a folyadék üledékszintjétől függ.

Tömítés ellenőrzése: A szűrő kinyitásakor ellenőrizze a kupak tömítését vagy az O-gyűrűt. Cserélje ki, ha a kopás vagy ellaposodás jelei láthatók a szivárgások elkerülése érdekében.

A szűrő ápolása: Tisztítsa meg a hálót puha kefével és vízzel. Ne használjon sérült vagy deformált képernyőt, mivel a megkerült törmelék károsíthatja az alsó részeket.

Biztonsági protokoll: Soha ne próbálja meg kinyitni a szűrő sapkáját, ha a rendszer nyomás alatt van. Szervizelés előtt válassza le a szakaszt, és szüntesse meg az összes belső nyomást.

Tömítéskompenzáció: Ha a kupaknál szivárgás lép fel, enyhén húzza meg a kupakot. Ha a szivárgás továbbra is fennáll, a túlhúzás helyett cserélje ki a tömítést.
