Hogyan akadályozza meg a karimás visszacsapó szelep a visszafolyást a csővezetékrendszerekben?

Az ipari csővezeték-rendszerekben az ellenirányú áramlás megakadályozása kritikus fontosságú a rendszer biztonságának fenntartása, a berendezések védelme és a folyamatstabilitás biztosítása szempontjából. AKarimás visszacsapó szelepegy széles körben használt megoldás, amely automatikusan lehetővé teszi a folyadék egyirányú áramlását, miközben blokkolja a fordított áramlást. Ez az egyszerű, de hatékony eszköz döntő szerepet játszik az olyan iparágakban, mint a vízkezelés, a vegyi feldolgozás, a kőolaj és az energiatermelés.

A kézi szelepekkel ellentétben a karimás visszacsapó szelepek automatikusan működnek az áramló közeg nyomásával. Amikor a folyadék a megfelelő irányba folyik, a belső tárcsa kinyílik; amikor az áramlás megfordul vagy a nyomás csökken, a tárcsa azonnal bezárul, megakadályozva a visszaáramlást és védve a felfelé irányuló berendezést.

Cikk összefoglaló

Ez a cikk elmagyarázza a karimás visszacsapó szelep működését, szerkezeti elemeit, előnyeit, a telepítési szempontokat és a gyakori ipari alkalmazásokat. Arra is rávilágít, hogy a megfelelő szelepkialakítás hogyan oldhatja meg az olyan gyakori csővezeték-problémákat, mint a szivattyú sérülése, nyomáslökések és szennyeződés.

Tartalomjegyzék

• A karimás visszacsapó szelepek bemutatása
• A karimás visszacsapó szelep működési elve
• A karimás visszacsapó szelep fő alkatrészei
• Főbb műszaki paraméterek
• A karimás visszacsapó szelepek használatának előnyei
• Tipikus ipari alkalmazások
• Hogyan válasszuk ki a megfelelő karimás visszacsapó szelepet
• Telepítési és karbantartási tippek
• Gyakran Ismételt Kérdések
• Következtetés

A karimás visszacsapó szelepek bemutatása

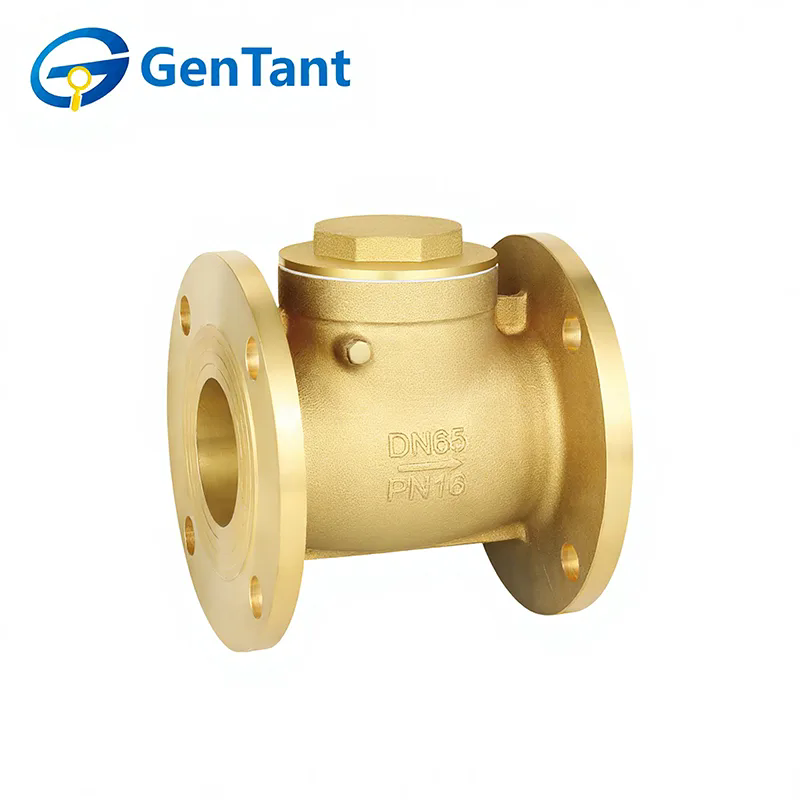

A karimás visszacsapó szelep egyfajta visszacsapó szelep, amelyet mindkét végén karimás csatlakozásokkal terveztek, így közvetlenül a csővezeték karimáira lehet csavarozni. Ez a csatlakozási mód erős tömítési teljesítményt biztosít, és különösen alkalmas közepes és nagy csővezetékekhez, amelyek nagyobb nyomás mellett üzemelnek. :contentReference[oaicite:1]{index=1}

A karimás visszacsapó szelep fő funkciója, hogy lehetővé tegye a folyadék egyirányú mozgását, miközben automatikusan leállítja a fordított áramlást. Ez megakadályozza az olyan problémákat, mint a szivattyú károsodása, vízkalapács vagy az upstream folyamatok szennyeződése. :contentReference[oaicite:2]{index=2}

Megbízhatóságuk és tartósságuk miatt a karimás visszacsapó szelepeket széles körben használják vízrendszerekben, petrolkémiai üzemekben, szennyvíztisztító létesítményekben és ipari gyártósorokon.

A karimás visszacsapó szelep működési elve

A karimás visszacsapó szelep működése a csővezeték bemenete és kimenete közötti nyomáskülönbségeken alapul.

• Amikor a folyadék a megfelelő irányba áramlik, a nyomás kinyitja a szeleptárcsát.
• A tárcsa felemelkedik vagy ellendül a szelepüléktől, lehetővé téve a közeg áthaladását.
• Ha az áramlás leáll vagy megfordul, a fordított nyomás visszanyomja a tárcsát az ülésre.
• A szelep automatikusan zár, és blokkolja a visszaáramlást.

Ez az automatikus mechanizmus biztosítja, hogy nincs szükség külső tápellátásra vagy kézi működtetésre. A szelep azonnal reagál a rendszer nyomásváltozásaira, folyamatos védelmet biztosítva a szivattyúknak, kompresszoroknak és egyéb kritikus berendezéseknek. :contentReference[oaicite:3]{index=3}

A karimás visszacsapó szelep fő alkatrészei

A karimás visszacsapó szelep belső szerkezetének megértése segít a mérnököknek kiválasztani a megfelelő modellt csővezetékrendszerükhöz.

A legtöbb ipari karimás visszacsapó szelep tartós anyagokból, például öntöttvasból, szénacélból vagy rozsdamentes acélból készül, hogy ellenálljon a nyomásnak, a hőmérsékletnek és a korrozív közegeknek. :contentReference[oaicite:4]{index=4}

Főbb műszaki paraméterek

A karimás visszacsapó szelep kiválasztásakor a mérnököknek több műszaki paramétert is figyelembe kell venniük a csővezetékrendszerrel való kompatibilitás biztosítása érdekében.

• Névleges átmérő (DN)
• Nyomásérték (PN vagy osztály)
• Üzemi hőmérséklet
• A karosszéria és a lemez anyaga
• Tömítés anyaga
• Csatlakozási szabvány (ANSI, DIN, JIS)

A karimás visszacsapó szelepek használatának előnyei

Sok ipari létesítmény részesíti előnyben a karimás visszacsapó szelepeket, mert megbízható teljesítményt és egyszerű karbantartást biztosítanak.

• Automatikus működés– Nincs szükség kézi vezérlésre vagy tápellátásra.
• Hatékony visszaáramlás megelőzés– Védi a szivattyúkat és a kompresszorokat.
• Erős csővezeték csatlakozás– A karimás csatlakozások stabil tömítést biztosítanak.
• Könnyű karbantartás– A szelep a csővezeték elvágása nélkül eltávolítható.
• Széleskörű ipari kompatibilitás– Különböző nyomás- és hőmérsékleti viszonyokhoz alkalmas.

Ezek az előnyök a karimás visszacsapó szelepeket a modern ipari csőrendszerek alapvető elemeivé teszik.

Tipikus ipari alkalmazások

A karimás visszacsapó szelepeket általában sok ipari rendszerben szerelik be, ahol kritikus a fordított áramlás megakadályozása.

• Vízellátó és víztisztító telepek
• Olaj- és gázvezetékek
• Vegyipari feldolgozó rendszerek
• Gőz- és kazán csővezetékek
• Élelmiszer- és gyógyszeripari feldolgozósorok
• Áramtermelő létesítmények

A szivattyús rendszerekben például a szelepet gyakran a nyomóvezetékre szerelik fel, hogy megakadályozzák a víz visszaáramlását a szivattyúba, amikor az leáll.

Hogyan válasszuk ki a megfelelő karimás visszacsapó szelepet

A megfelelő szelepmodell kiválasztása a rendszer állapotának alapos értékelését igényli. A következő tényezőket mindig figyelembe kell venni:

• A csővezeték nyomása és hőmérséklete
• Folyadék vagy gáz típusa
• Telepítési irány (vízszintes vagy függőleges)
• Szükséges tömítési teljesítmény
• Karbantartási hozzáférhetőség
• Alkalmazható ipari szabványok

A megfelelő méretű szelep stabil működést biztosít, és megakadályozza az olyan problémákat, mint a tárcsa vibrációja, nyomásvesztesége vagy idő előtti kopása.

Telepítési és karbantartási tippek

• Szerelje be a szelepet a házon lévő áramlási irány nyílnak megfelelően.
• A beszerelés előtt győződjön meg arról, hogy a karima felületei tiszták.
• A karimacsavarok meghúzásakor használjon megfelelő tömítéseket és nyomatékot.
• Kerülje a szelep olyan helyre történő felszerelését, ahol törmelék halmozódhat fel.
• Rendszeresen ellenőrizze kopás, korrózió vagy tömítési sérülések szempontjából.

A helyes telepítés jelentősen javítja a szelep megbízhatóságát és élettartamát.

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a karimás visszacsapó szelep és a menetes visszacsapó szelep között?

A karimás visszacsapó szelepek csavarkötéseket használnak a csőkarimák között, így ideálisak nagyobb csővezetékekhez és nagyobb nyomású rendszerekhez. A menetes visszacsapó szelepeket általában kisebb csővezetékekhez használják.

Q2: Lehet-e karimás visszacsapó szelepet függőlegesen felszerelni?

Igen, de a beépítési irány a szelep típusától függ. A lengő-visszacsapó szelepeket általában vízszintesen szerelik fel, míg az emelő visszacsapó szelepek függőleges csővezetékekben működhetnek.

3. kérdés: Mi okozza a vízkalapácsot a visszacsapó szelepekben?

Vízkalapács akkor fordul elő, ha a szelep túl gyorsan zár az áramlás hirtelen megfordítása miatt. A rugós visszacsapó szelepek vagy a megfelelő rendszertervezés segíthet csökkenteni ezt a problémát.

4. kérdés: Mennyi ideig tart egy karimás visszacsapó szelep?

Megfelelő anyagválasztással és karbantartással az ipari visszacsapó szelepek hosszú évekig megbízhatóan működhetnek igényes környezetben.

Következtetés

A karimás visszacsapó szelep a modern csővezetékrendszerek kritikus eleme, amely biztosítja a folyadékok biztonságos áramlását egy irányba, miközben megakadályozza a költséges visszaáramlási problémákat. A működési elv, a szerkezet és az alkalmazási követelmények megértésével a mérnökök és a létesítményvezetők kiválaszthatják a megfelelő szelepet a rendszer megbízhatóságának és működési hatékonyságának javítása érdekében.
